SPCE061A在電冰箱中應用

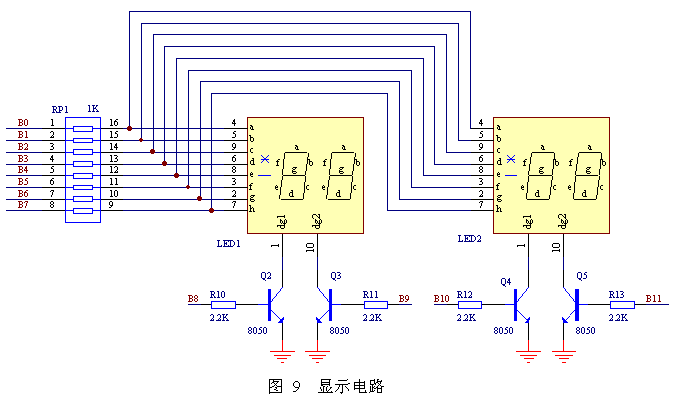

3.2 硬件組成 整個系統工作于3.3V電壓下，由電源板提供5V電壓，經過LF33穩壓到3.3V為系統供電。三個按鍵分別設置冷凍室、冷藏室溫度或人工智能工作方式。溫度傳感器主要由冷凍室、冷藏室、冷凍室蒸發器盤管、冷藏室蒸發器盤管速凍室、環境溫度檢測等溫度傳感器組成。主控器不斷采集冷凍室、冷藏室及環境溫度，并根據設置值及采集值控制各部件的運行。 3.2.1顯示電路 顯示電路由四位8段數碼管組成，用來顯示冰箱內的實際溫度、設置溫度或故障，接口電路如圖9所示，采用動態顯示方式驅動。

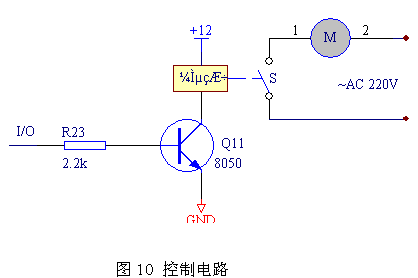

3.2.2 壓縮機、化霜電加熱絲、風機、電磁閥控制電路 壓縮機控制電路比較簡單。由I/O口輸出信號，通過8050反相驅動電路去控制繼電器，再由繼電器控制壓縮機的開停。壓縮機的開停由相關室的溫度決定，每次開機之前必須檢測延時保護條件是否滿足，才能作出開機決策，其控制電路如圖10所示。

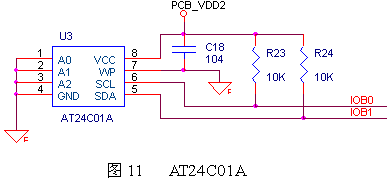

化霜電加熱絲控制電路、風機控制電路、電磁閥控制電路結構相似，只是器件參數有所不同，故在一起介紹。 3.2.3 斷電記憶功能 系統擴展一塊AT24C01A來記憶斷電前的工作狀態，來電后仍按斷電前的設定工作。AT24C01A為I2C總線，利用SPCE061A的IOB口的IOB0、IOB1作為SCL、SDA信號，如圖11所示，其中R23、R24為上拉電阻，I2C總線的讀寫時序由軟件控制。
3.2.4 語音提示、報警電路 每次通電開機、改變工作模式、冷凍室超溫報警等都會以甜美的聲音提示您，以保證操作正確，開機的提示語音還會向您普及一些使用電冰箱的常識。報警電路主要用于冷凍室溫度過高時，冷凍溫度顯示會以一定的頻率顯示，并用語音提示“冷凍室超溫”。此時應檢查冰箱門是否關好（請將冰箱門關好）？是否一次性放入大量較熱的食品？冰箱工作一段時間后，冷凍室溫度降低，冷凍溫度顯示停止閃爍，超溫報警功能自動消除。 3.3軟件設計 本系統軟件主要由主流程、功能子程序、中斷服務程序組成。 子程序主要由鍵盤掃描、鍵碼分析、溫度采集、傳感器檢測、人工智慧模塊、冷藏室溫度采集與控制、冷凍室溫度采集與控制、壓縮機保護及控制、驅動模塊、顯示數據計算模塊、運行參數存儲模塊等組成，LED的顯示在256Hz的中斷程序中完成。主流程如圖12所示。
3.3.1 初始化子程序 初始化模塊主要完成初始化I/O口、中斷、內存單元，并讀出AT24C01A相應單元的值進行控制，程序流程如圖13。
AT24C01A的0x02單元為標志位：當讀出的值為0xFF時，表示初次使用，則自動進入人工智慧控制模式。為0x55時，表明斷過電，讀出斷電前的工作狀態。AT24C01A單元分配如下表： 地址 工作狀態 地址 工作狀態 0x02 標志位 0x08、0x 09 冷凍室設置溫度 0x04、0x 05 運行標志 0x0A、0x 0B 冷藏室設置溫度 0x06、0x 07 驅動標志 0x11—0x1D 相關時間單元 并且每次存儲時將各參數存儲在三個不同的單元中（同一參數存儲三次），每次上電復位后，將三個單元數據讀出比較，采取三中取二的決策方式，如果三次都不同，則進入最安全的方式運行。 3.3.2鍵盤掃描、鍵碼分析 程序掃描到按鍵，則根據當前運行狀態和按鍵來改變運行標志位，并開始計時，如果連續5秒無按鍵則將有效設置送相應控制單元。 3.3.3人工智慧模塊 通過檢測環境溫度的高低，自動確定冷凍室和冷藏室設定溫度，如果環境溫度高，則相應的將冷藏室、冷凍室溫度設置高一些；如果環境溫度低，則相應的將冷藏室、冷凍室溫度設置低一些，以免壓縮機長時間運行或不運行。 3.3.4冷凍室（冷藏室）溫度采集與控制 通過冷凍室（冷藏室）溫度傳感器采集冷凍室（冷藏室）溫度，將數據致入顯示緩沖區，并將實測溫度與冷凍室（冷藏室）設置溫度值比較，如果實測溫度高于設置溫度，則置冷凍室（冷藏室）高標志，否則返回。 3.3.5壓縮機保護及控制模塊 本模塊包括三部分：壓縮機保護、壓縮機控制、壓縮機啟動/停止子程序。 壓縮機保護主要用于壓縮機啟動，壓縮機每次啟動前先檢查停機時間是否已經延時5分鐘。若壓縮機已經延時5分鐘，壓縮機可以立即啟動；若壓縮機延時未到5分鐘，則繼續延時到5分鐘后，壓縮機才可以啟動。流程見14。
壓縮機控制主要是根據冷凍室、冷藏室溫度檢測標志、化霜（結束）標志、壓縮機允許開機標志來決策壓縮機啟動、停機運行，并置啟動/停機命令標志。 壓縮機啟動/停止子程序主要根據當前壓縮機的運行狀態和啟動/停機命令標志來控制壓縮機運行。 壓縮機運行狀態 啟動/停機命令標志 動作 1 1 返回 0 關壓縮機；置關機標志；計時單元1清0； 計時單元2停止計時。 0 1 啟動壓縮機；置開機標志； 計時單元2開始計時 0 返回 注： 1）計時單元1為壓縮機關機延時5分鐘計時單元； 計時單元2為壓縮機累計運行時間計時單元，用于自動化霜計時。 2）壓縮機運行狀態： 1-----壓縮機已經運行 0---壓縮機停機 啟動/停機命令標志： 1-----啟動命令 0---停機命令 3.3.6驅動模塊 驅動模塊包括壓縮機、電磁閥、風扇和化霜加熱絲，程序根據當前運行狀態和驅動標志位來確定運行狀態�；刂萍膀�(qū)動
|
|||
|
|
|
