National Semiconductor接口芯片

　　National Semiconductor（國家半導體）公司推出的USBN9602/9603/9604也能設計成具有傳輸多任務或無多任務的并行數據或 Micr。wlre串行數據。

　　USBN9602/9603/9604是一顆與USB規范1.0兼容的集成USB節藎控制器。在這單一的IC中集成了具各3，3 v的USB收發器、媒體存取控制器、USB端點（EP）FIFO、多樣的8位并行接口、MICROWIRE/PLUSTM接口 以及時鐘產生器。而其中還提供總共7個FIFO緩沖區，給不同的USB信息之用：1個給控制命令用的雙向FIFO端點EP0，以及給中斷、批 量、等時傳輸之用的6個支持單向的端點管線。其優點為：效能卓越，低系統成本的解決方案，更小型封裝以及容易使用。

　　此外，8位并行接口提供給多任務與非多任務類型的CPU地址/數據總線使用；而可編程的中斷輸出架構，可允許設各針對不同的中 斷信號請求來加以配置。但這一系列的IC有一個稍微較差的特點就是，對于USBN 9602系列，須外接48 MHz的振蕩器，不像原Philips 系列可通過PLL的方式去產生48 MHz的時鐘。這樣，外接的振蕩器就可采用6或12 MHz，以降低EMC電磁干擾。以下列 USBN9602/9603/960lL的

　　基本特性。

　　●全速USB節點設備。

　　●USB收發器。

　　●3．3 V信號電壓的穩壓調整器。

　　●48 MHz振蕩器電路，24 MHz（9603/9604）。

　　●可編程的時鐘產生器。

　　●包含實體層接口（Physical Layer Interface，PHY），媒體存取控制器（media ac－cess controller，MAC）與USB 1，0兼容 的串行接口引擎（SIE）。

　　●控制/狀態寄存器文件。

　　●具有7個ΠFO為主的端點的USB設各控制器：1個雙向的控制端點0（8字節）；3個傳送端點（2×c＞qJZJ與1×64字節），30UT；3 個接收端點（2×JZ與1×64字節），31N。

　　●具有兩種可選擇模式的8位并行接口：非多任務的；多任務的（與INTEL兼容）。

　　●并行接口支持了DMA。

　　●MICROWIRE/PLUSTM接口。

　　●28Pin SOIC包裝（如圖1所示）。

　　此外，在圖6．8中，顯示了USBN9602與B型USB連接頭的基本連接電路圖。其中，R，為1．5 kΩ提升電阻由D＋差動數據線連接至3 ．3 V，這表示USBN 9602所連接的設各控制器所設計的USB外圍設各屬于全速（12 Mbps）設各。而R，與R，則是設

　　備端的電阻，介于22～狃Ω之間。

　　在相關的應用例中，USBN 9602接口芯片也與常用的Microchip公司的PIG系列單片機結合在一起。相關數據，用戶可以進人 National Semiconductor的網站（http：//www.natseml.com）加以查詢。

圖1 USBN9602 IC的實體圖

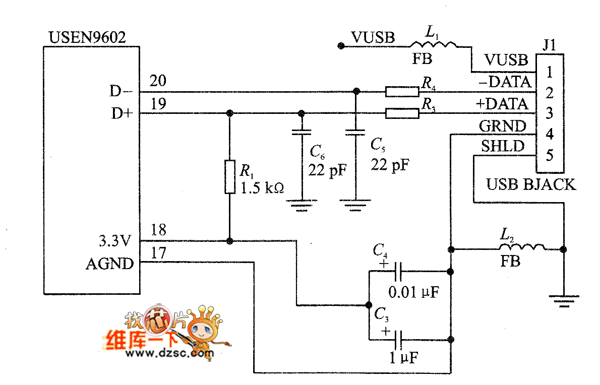

圖2 USBN9602 IC與外部B型USB連接頭的電路圖

　　綜合以上所介紹的兩種接曰芯片的特性與便用，用戶可應用于一般的USB設各的設計中。這樣的設計方式主要是在現有的系統或產 品的架構之下，可以縮短開發的時間并擴充出具有USB接口的功能。當然這是一種權宜之計，畢竟要在現有的系統下，增添USB的接口 功能，并不是件容易的事。因為，可能必須犧牲一個原有系統的外圍端口（8個GPIO引腳），甚至更多的引腳（如中斷信號的引腳） ；而相對地，程序的容量也可能增加了數KB的容量。而被迫使用較大容量的單片機。因此，得與失，就靠用戶系統設計的評估了。

　　例如，對于消費性電子的廠商麗言，假便原有的MP3 dtcoder僅具有Printer Port的文件下載方式，若要在不更改太多的系統結構 下，可以通過將USB接口芯片PDI－USBD12擴充成具有USB接口的下載功能，增加產品的競爭性。但是，新的MP3 decoder已經逐漸具各Printer Port與USB兩種接口下載 文件的選擇方式ρ所以是否要使用USB接口芯片，就取決于系統廠商開發的時間與成本了。

　　當然就初學者的立場而言，還是以最簡單的方式切八，也就是下面所要介紹的第5種類型．內含USB單元的微處理器（MPU）
