用ActiveX Automation技術開發線切割數控自動編程系統
江蘇泰州市德基數控機床技術部
1 前言
目前,國內線切割自動編程系統采用的操作平臺絕大多數為DOS版本,采用高級語言開發程序,周期長、工作量大,技術開發工具較落后。國內有在AutoCAD R12.0版本上開發自動編程,也為DOS版本,操作平臺也較為落后,并且編程相當復雜。
AutoCAD R14.0是在Windows95/NT多窗口多任務先進操作平臺下用Visual C++開發出來的,是目前世界上最好的繪圖軟件,利用其強大繪圖功能完成自動編程的圖形輸入相當理想。
同時,AutoCAD R14.0支持微軟的ActiveX Automation技術,其顯露出大約70個對象300多種屬性給Automation Client(客戶),ActiveX Automation技術可以用Visual Basic 6.0程序來直接在AutoCAD圖形中提取圖形實體(如直線、圓弧)的屬性(如起點、終點、圓心等坐標,圓半徑等),并可操縱實體。隨著多任務多窗口操作系統的發展,線切割自動編程也必須緊跟當代先進計算機技術的發展,脫離單任務單窗口的DOS版本。因此,在AutoCAD R14.0中用ActiveXAutomation技術開發數控自動編程系統很有意義。
2 AutoCAD R14.0的ActiveX Automation技術簡介
ActiveX技術是一組基于構件對象模型COM的技術集合。ActiveX Automation是OLE(Object Linking and Embedding,對象鏈接和嵌入)自動化技術的擴充和發展,它適用于OLE對象與ActiveX對象。Automation技術允許一個應用程序操縱另一個應用程序中實現的對象,從而可被操縱。AutoCAD R14.0的ActiveX Automation對象模型如圖1所示,所有的對象組成一個層狀結構。最高層是Application對象,其他對象都是Application子對象。與本自動編程有關的AutoCAD R14.0的Automation對象.
(1)Application對象。Application對象有許多屬性和方法:ActiveDocument屬性返回當前文檔, ActiveDocument對象是AutoCAD正在編輯的圖形;Preference屬性返回對象,返回對象等價于Preferences對話框。
(2)Document對象。Document對象是AutoCAD當前正在編輯的圖形,它可存取所有的AutoCAD圖形與非圖形對象。 ModelSpace和PaperSpace屬性可存取圖形對象(如直線、圓弧、多義線等),非圖形對象可通過屬性Layers、LineType、 TextStyles等存取。Document對象方法有文件的存儲與打開。AutoCAD的圖形或非圖形對象都可以對象集合 (CollectionSet)的形式存在,通過對這些對象集合的操作,可遍歷到當前圖形中所有的對象。
(3)圖形對象。AutoCAD的圖形對象被稱為實體(Entities),是圖形的可見對象。包括Lines(線段)、Arcs(圓弧)、Polylines(多義線)、Dims(尺寸標注)等?墒褂肕odelSpace和PaperSpace的AddEntityname方法產生一個新的圖形對象。圖形對象的編輯可通過圖形對象自身的方法(Copy,Erase,Move,Rotate等)實現。一些圖形對象的典型特征可通過對象屬性進行修改,如Color(顏色)、LineType (線形)、Layer(圖層)等。
(4)非圖形對象。非圖形對象是指圖形中不可見對象。包括Dimstyle尺寸標注風格,LineType(線型)、SelectionSet選擇集等。
(5)Preferences對象?刹樵兒驮O(shè)置Preferences對話框,該對象也是Application對象的子對象,它的主要功能是進行交互輸入和類型轉換。
3 AutoCAD R14.0的ActiveX Automation技術編程設計

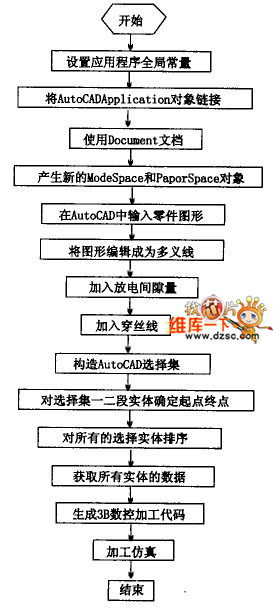

AutoCAD R14.0的ActiveX Automation技術編程設計流程圖如圖2所示。
圖2 程序設計流程圖
3.1 設置應用程序全局變量
一個Visual Basic 6.0應用程序包括三類模塊:窗體模塊、全局模塊、類模塊。為提高程序的健壯性和運行效率,將Application對象、Document對象、ModelSpace對象和PaperSpace對象定義為全局變量。
3.2 將Application對象與AutoCAD程序鏈接
Application對象是VB應用程序與AutoCAD之間鏈接的關鍵。只有通過Application對象才能獲得Document對象、 ModelSpace和PaperSpace對象。將Application對象與AutoCAD鏈接是為AutoCAD開發ActiveX Automation應用程序的第一步工作。
Application對象與AutoCAD鏈接的代碼如下所示。如成功則返回Application對象,否則利用信息框反饋錯誤信息。
Dim acadApp As Object
On Error Resume Next
‘返回Application對象
Set acadApp=GetObject(,"AutoCAD.Application")
If Err Then
Err.Clear
`如果在AutoCAD沒有運行,則強迫AutoCAD啟動
Set acadApp=CreateObject("AutoCAD.Application")
If Err Then
MsgBox Err.Description `反饋錯誤信息
Exit Sub
End If
End If
acadApp.Visible=True
得到了Application對象,就可調用相應的方法與函數。調用ActiveDocument屬性可得到當前的Document對象。調用Preferences屬性可得到Preferences對象。
3.3 使用Document對象
AutoCAD屬性的Document對象是進行圖形編輯的最高層對象。Application對象的ActiveDocument返回一個Document對象,它是當前正在編輯的圖形。下面的代碼產生一個新的Document對象。
Dim acadDoc As Object
Set acadDoc=acadApp.ActiveDocument
當?shù)玫紻ocument對象后,就可使用它的方法和屬性。
3.4 零件圖形輸入及處理
在AutoCAD中按零件圖紙尺寸輸入零件圖形,可利用本文開發的“繪圖點線圓及工具”菜單和“繪圖點線圓及工具”按鈕圖標方便地實現。將零件圖形編輯成多義線,加入放電間隙量,加入穿絲線,零件圖形處理完畢。
3.5 構造AutoCAD選擇集
將正在編輯的圖形的直線和圓弧構成一個選擇集。其中選擇的第一、第二元素(實體)順序必須為圖形的加工方向,第一段實體可為穿絲線。構造AutoCAD選擇集代碼如下:
Dim sset As Object
Set sset=acadDoc.SelectionSets.Add("ss1") ′構造新選擇集
Sset.SelectionOnScreen ′在屏幕上選擇直線圓弧實體
3.6 確定選擇集的第一、第二段元素的加工起點、終點坐標
第一、第二段元素的起點、終點是根據繪圖的順序確定,根據第一段與第二段元素的相連點,確定出加工方向的起點、終點坐標。
3.7 對所有選擇的實體進行排序
確定了加工方向的第二段元素的終點,再依次搜尋與加工方向第二段元素終點相連的直線或圓弧,作為加工方向的第三段元素,根據加工的第三段元素(實體)的終點再搜尋與其相連的下一段元素(實體),……,直到排序完所有加工方向的實體。
3.8 生成3B數控加工代碼或ISO代碼
排序的同時,得到了各段排序?qū)嶓w的幾何數據,如加工方向直線的起點、終點坐標;圓弧的起點、終點、圓心坐標,起始角、終止角,圓弧半徑,圓弧方向等。
根據加工直線圓弧的數據,可方便地生成3B數控加工代碼或ISO代碼。
4 應用菜單及按鈕圖標的開發
一般自動編程繪圖有12種直線、16種圓弧和4種點?衫肁utoCAD的菜單文件方便地?cái)U(kuò)充AutoCAD的功能。本文用寫字板編輯程序調出菜單源文件Acad.mns,在“幫助”菜單后按照菜單的標準格式增加菜單“繪制點線圓及工具”項,即生成所需的應用菜單。
利用AutoCAD的按鈕圖標開發工具,即下拉菜單中的“View/Toolbars”菜單選項、“Toolbars”對話框、“New Toolbar”對話框、“Customize Toolbars”對話框、“Button Properties”對話框、“Button Edit”對話框,可生成按鈕圖標并掛上所要執行的命令。
5 Visual Basic 6.0程序文件的生成
在Visual Basic 6.0下建立如圖3所示的工程1(自動編程.vbp),其中3B指令顯示.frm窗體是用RichTextBox高級文本控件制做的寫字板,用來顯示生成的3B指令,并對生成的3B指令進行保存。加工仿真.FRM窗體用來顯示加工仿真的圖形。自動編程.bas模塊是對AutoCAD進行處理的主要模塊。該工程生成可執行文件R14_3b.exe,外掛在Acad.pgp程序中,即可在AutoCAD中執行。
6 編程實例
在AutoCAD中輸入如圖4所示的圖形,將圖形編輯成多義線,加入放電間隙及穿絲線。用鼠標單擊“3B”圖標按鈕,再單選穿絲線為第一段實體,穿絲線左邊為第二段實體,再用復選框全選整個圖形后,按鼠標左鍵即可生成3B代碼。
7 結束語
在AutoCAD中用ActiveX Automation技術開發數控編程的周期短;開發工具及技術平臺先進,編程簡單;使用菜單和按鈕圖標,繪圖簡單易學,用戶界面和通用性能好;可在同一個*.dwg文件中繪制多個零件圖形,分別生成加工指令;利用多窗口特性,可不退出系統,查看生成的3B指令、AutoCAD編輯的圖形和加工仿真圖形,非常方便。計算機的配置也較簡單,能較好地滿足自動編程的要求。
|
|||
|
