利用數字變阻器和運算放大器AD8615構建低成本5V可變?cè)鲆嫱喾糯笃?/FONT>
電路功能與優勢
圖1所示電路采用數字變阻器AD5270/AD5272 和運算放大器AD8615,提供一種緊湊型、低成本、低電壓、可變?cè)鲆嫱喾糯笃鳌D5270/AD5272(10引腳3 mm × 3mm × 0.8 mm LFCSP)和AD8615(5引腳TSOT-23)封裝尺寸小、成本低,為模擬信號處理電路提供了業界領先的解決方案。
圖1. 可變?cè)鲆嫱喾糯笃鳎ㄔ硎疽鈭D,未顯示去耦和所有連接)
該電路提供1024種不同增益,可通過SPI(AD5270)或 I2C(AD5272)兼容型串行數字接口控制。AD5270/AD5272具有± 1%電阻容差性能,可在整個電阻范圍內提供低增益誤差,如圖2所示。

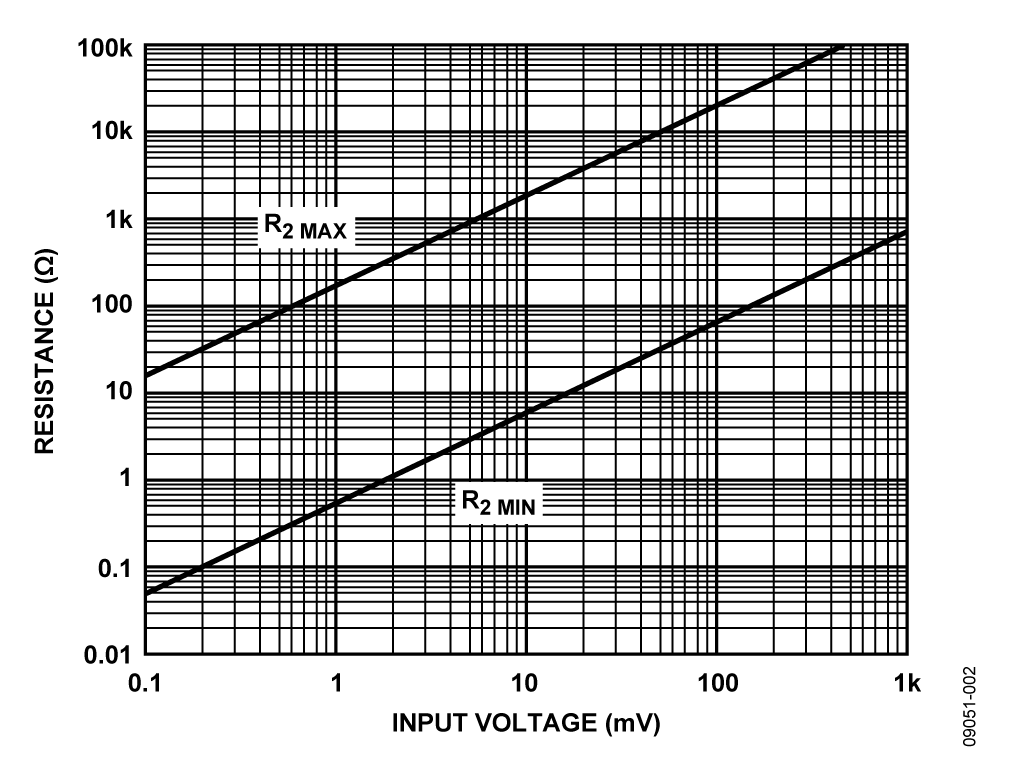

圖2. R2值范圍與最小輸入信號的關系
本電路支持軌到軌輸入和輸出,既可采用+5 V單電源供電,也可采用± 2.5 V雙電源供電,并且能夠提供最高±150mA的輸出電流。
此外,AD5270/AD5272內置一個50次可編程存儲器,可以在上電時自定義增益設置。
本電路具有高精度、低噪聲和低總諧波失真(THD)等特性,非常適合儀器儀表的信號調理應用。
電路描述
本電路采用數字變阻器AD5270/AD5272和CMOS運算放大器AD8615,提供一種緊湊型、低成本、可變?cè)鲆嫱喾糯笃鳌?/P>
輸入信號VIN由AD8615放大。該運算放大器具有低噪聲、高壓擺率以及軌到軌輸入和輸出特性。
最大電路增益由公式1確定。
流過AD5270/AD5272(RAW = 20 kΩ 版本)的最大電流為±3mA,由此可根據電路增益限定最大輸入電壓VIN,如公式2所示。
當與VIN相連的輸入信號高于公式2所確定的理論最大值時,應增大R2,并利用公式1重新計算新增益。
另外,還應計算最小增益以減少因AD5270/AD5272漏電流引起的誤差。要使漏電流誤差忽略不計,流過R2的電流應至少為50 nA的最差條件漏電流的100倍。因此,通過R2的最小電流應為5 μA,這也確定了公式3中的R2最小值。
圖2顯示了在這些假設條件下,根據運算放大器的輸入電壓得出的R2值可能范圍。
AD5270/AD5272的±1%內部電阻容差可確保增益誤差較低,如圖3所示。
其中D為載入該數字電位計的碼。
圖3. 增益和增益誤差與十進制碼的關系
當電路輸入為交流信號時,數字電位計的寄生電容可能會導致輸出發生不良振蕩。不過,在反相器輸入與其輸出之間連接一個小電容C1便可避免這種情況。對于圖4所示的增益和相位圖,所用電容值為10 pF。
圖4. 交流輸入信號的增益和相位與頻率的關系(為顯示完整增益曲線,垂直刻度經過壓縮)
AD5270/AD5272具有一個50次可編程存儲器,可以在上電時將輸出電壓預設為特定值。
|
|||
|
