基于LPC2210的嵌入式Linux開發平臺構建

     摘要：本文描述了ARM7 與uCLinux 操作系統的特點，詳細討論了基于ARM7 與uCLinux開發的平臺構建過程。利用構建好的開發平臺，通過示例來說明了基于NFS 方式的嵌入式Linux 的應用程序開發流程，該開發平臺將進一步應用于放射性氣體氣溶膠連續監測系統的數據采集。

　　0 引言

　　隨著網絡、通信、多媒體和信息家電時代的到來，嵌入式系統在經歷了近 20 年的發展歷程之后，進入了一個全新的發展階段。Linux 操作系統以其穩定性好、可靠性高、源代碼公開、可裁剪等優點已成為嵌入式領域的一股新興力量，具有巨大的市場潛力和商業價值。而ARM 處理器是目前應用的最為廣泛的嵌入式處理器架構。因此，將Linux 操作系統移植到ARM 處理器平臺上并應用于實際的產品是最為流行的嵌入式產品解決方案。

　　放射性氣體氣溶膠監測系統的數據采集與處理一般是以 8 位單片機作為控制核心，直接導致硬件電路復雜、設計和調試難度加大、集成度低、穩定性差、系統升級難度較大等缺點。因此，本文采用LPC2210+uCLinux 的開發模式來設計整個監測系統的數據采集與處理模塊，能夠很好的提升整個系統的穩定性和可操作性。其中LPC2210 是基于32 位ARM7TDMI 內核的處理器，uCLinux 操作系統是開放源代碼的嵌入式Linux 的典范之作，主要針對沒有MMU(存儲器管理單元)的處理器，具有良好的可移植性和優秀的網絡功能。

　　1 硬件平臺介紹

　　硬件平臺采用 LPC2210 為系統硬件核心開發板，系統框圖如圖1 所示。主要包括：存儲系統、系統接口、用戶接口3 個部分。LPC2000 系列ARM7 處理器I/O 口供電電源為3.3V，內核及片內外設供電電源為1.8V，所以，系統設計為3.3V 應用系統。該系列的處理器可以使用外部時鐘源，內部PLL 電路可調整系統時鐘，使系統運行速度更快（CPU 最大操作時鐘為60MHz）。

　　該硬件平臺擴展了2MB NOR Flash 和8MB PSRAM。為了方便程序調試以及最終代碼的固化應用，使用LPC2210 外部存儲器接口的Bank0 和Bank1 地址空間。在使用uCLinux操作系統時，NOR Flash 用來存放bootloader 程序，以便于加載并引導放在NAND Flash 中的uCLinux 內核。

　　LPC2210 具有外部總線接口，設計電路為16 位總線方式對網卡芯片RTL8019AS 進行訪問，即數據總線D0~D15 與網卡芯片的SD0~SD15 連接，由于RTL8019AS 工作電壓是5V，而LPC2210 的I/O 電壓是3.3V，故需在總線上串接470 歐的保護電阻。網卡芯片的Vih 最小值為2.0V，故與LPC2210 連接時不需要加電平轉換芯片。

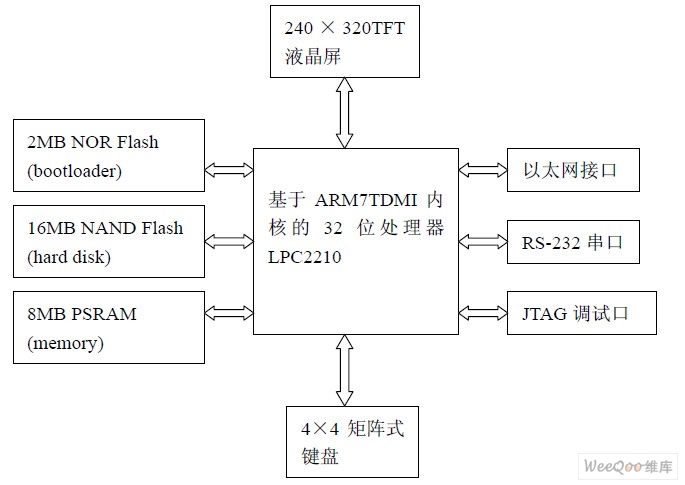

圖 1 系統結構框圖

　　2 嵌入式Linux 開發平臺的構建

　　本研究采用在宿主機上編寫程序，然后通過交叉編譯生成目標平臺上可以運行的可執行文件，最后下載到目標板的特定位置運行的方法構建平臺，即通常稱為的“宿主機+目標板”的開發模式，如圖2 所示。目標板分別通過RS-232 串口和RJ-45 以太網接口與宿主機連接。

　　宿主機上需要運行 2 個窗口，即宿主機本機操作窗口和串口終端窗口。宿主機操作窗口可以是本機的操作終端，也可以是通過遠程登錄登錄到Linux 服務器的操作界面。串口終端窗口可以是Linux 下的minicom，也可以是windows 下的超級終端。目標板可以看成一臺計算機，串口終端就相當于這臺計算機的顯示器，作為人機交互界面。在宿主機編譯、鏈接后得到的可執行文件下載到目標板上運行。

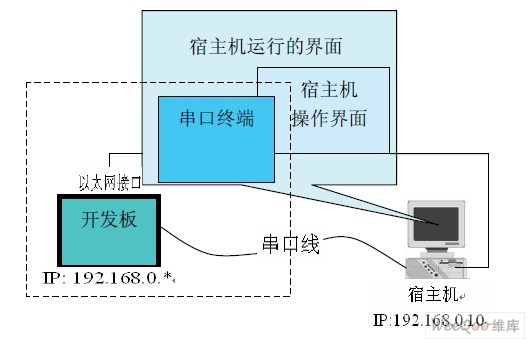

圖2 嵌入式Linux 交叉開發環境

　　2.1 uCLinux 操作系統的移植

　　在開始移植操作系統之前，先準備好移植所需要的軟件包，主要包括：交叉編譯所需的編譯工具包、uCLinux 源碼包、完整的bootloader 程序及根文件系統。上述二種工具包都有眾多版本，本文分別選擇的是uCLinux-dist-20040408.tar.gz、arm-elf-tools-20040427.sh。整個移植工作分為三步：建立交叉編譯環境；編譯配置內核；bootloader 及根文件系統的移植。

　　2.1.1 建立交叉編譯環境

　　將工具包 arm-elf-tools-20040427.sh 拷貝到目錄/usr/src 下，為其增加可執行權限（#chmod755 arm-elf-tools-20040427.sh）；然后安裝arm-elf-gcc（# ./ arm-elf-tools-20040427.sh）,安裝完畢后查看/usr/local/bin 目錄下是否存在arm-elf-gcc 等文件，如存在，表明交叉編譯器安裝成功；最后是添加交叉編譯的路徑，這一步在安裝過程會自動執行和保存，并在下次啟動之后仍然有效（#export PATH=$PATH:/usr/local/arm-elf/bin）。至此，交叉編譯環境已經建立完畢。

　　2.1.2 交叉編譯uCLinux 內核

　　在交叉編譯內核之前，首先要對編譯選項進行配置。為了配置過程的直觀性，一般選擇“make menuconfig”命令，進入uCLinux v3.1.0 Configuration 界面，主要是設置嵌入式處理器的型號以及操作系統的版本，然后選擇Default all settings 后進行編譯即可。交叉編譯工作一次由以下命令完成：

　　#cd /usr/src/uCLinux-dist // uCLinux-dist 為uCLinux 源代碼所在目錄

　　#make distclean // 清除上一次編譯所產生的輔助文件和目標文件

　　#make menuconfig // 通過文本菜單方式配置uCLinux

　　#make dep // 建立源代碼文件的依賴關系

　　#make //編譯內核

　　編譯結束之后會在 uCLinux 安裝目錄下建立romfs 和images 兩個目錄。其中romfs 為romfs 文件系統的臨時存放目錄；images 為生成的目標代碼目錄，其中romfs.img 為romfs文件系統的映像文件，image.bin 為文件系統和內核代碼的目標文件。

　　2.1.3 bootloader 及根文件系統的移植

　　通過 RS-232 串口將完整的bootloader 程序下載到目標板的NOR Flash 中。主要工作是在WinXP 下設置超級終端，波特率38400、8 位數據位、1 位停止位、無奇偶校驗位、無流控制。通過運行下載程序，可以將bootloader 下載到NOR Flash 中。

　　建立 uCLinux 超級終端，設置波特率為115200、8 位數據位、1 位停止位、無奇偶校驗位、無流控制。命名為uCLinux。然后啟動開發板，在超級終端中也即嵌入式開發板的“顯示器”中，可以看到bootloader 的啟動界面，通過FlashFXP 軟件可以將目錄bin\、boot\、etc\下的文件下載到開發板。

　　2.1.4 uCLinux 的啟動

　　通過 bootloader 轉載和引導剛剛生成的內核和文件系統。bootloader 引導內核的方式是：將內核影像文件和根文件系統下載至PSRAM 中直接啟動，而不是從NAND Flash 中讀入PSRAM,這種方法不需要燒寫Flash。如圖3 是uCLinux 操作系統啟動后的界面。

圖3 uCLinux 操作系統的啟動界面

　　2.2 NFS 輔助開發環境的建立

　　網絡文件系統（NFS，Network File System）是一種將遠程主機上的分區（目錄）經網絡掛載到本地系統的一種機制，通過對網絡文件系統的支持，用戶可以在本地系統上像操作本地分區一樣來對遠程主機的共享分區（目錄）進行操作。因此，通過建立NFS，把Linux 宿主機上的特定分區共享到待調試的目標板上，就可以直接在目標板上操作Linux 宿主機的特定分區，同時可以在線對程序進行調試和修改，大大方便了軟件的開發。故NFS 是嵌入式Linux 開發的一個重要組成部分，下面詳細說明如何建立NFS 輔助開發環境。

　　2.2.1 宿主機端NFS 服務器的配置

　　以 root 身份登錄Linux 服務器，編輯/etc 目錄下的共享目錄配置文件exports，指定共享目錄及權限等。

　　執行如下命令編輯文件 /etc/exports：

　　#vi /etc/exports

　　在該文件中添加如下內容：

　　/home/work 192.168.0.* (rw, sync, no_root_squash)

　　然后保存退出。

　　添加的內容表示允許 IP 地址范圍在192.168.0.*的計算機以讀寫的權限來訪問/home/work 目錄。

　　其中，/home/work 也稱為服務器輸出共享目錄；rw 讀寫權限；sync 數據同步寫入內存和硬盤；no_root_squash 為NFS 服務器共享目錄用戶的屬性，如果用戶是root，那么對于這個共享目錄來說就具有root 權限。

　　接著執行如下命令，以啟動端口映射：

　　#/etc/rc.d/init.d/portmap start

　　最后執行如下命令啟動 NFS 服務，此時NFS 就會激活守護進程，然后開始*client 端的請求：

　　#/etc/rc.d/init.d/nfs start

　　在 NFS 服務器啟動后，還需檢查Linux 服務器的防火墻等設置(一般需要關閉防火墻服務)，確保沒有屏蔽掉NFS 使用的端口和允許通信的主機，主要是檢查Linux 服務器iptables，ipchains 等選項的設置，以及/etc/hosts.deny，/etc/hosts.allow 等文件。

　　到此，宿主機端 NFS 服務器配置完成。

　　最后在宿主機上進行 NFS 服務器的回環測試，驗證共享目錄是否能夠被訪問。在宿主機上運行如下命令：

　　# mount –t nfs –o nolock 192.168.0.10:/home/work /mnt

　　# ls /mnt

　　命令將宿主機的 NFS 輸出共享目錄掛載到/mnt 目錄下，因此如果NFS 配置正確的話，應該可以在/mnt 目錄下看到/home/work 共享目錄的內容。

　　2.2.2 目標板端NFS 客戶端的配置

　　在宿主機端的設置成功之后，還需要對客戶端進行相關的設置。在目標板系統的命令行下，執行如下命令來進行NFS 共享目錄的掛載：

　　/> mkdir /mnt/nfs //建立宿主機輸出共享目錄的掛載點

　　/> mount –t nfs –o nolock 192.168.0.10:/home/work /mnt/nfs

　　/> cd /mnt/nfs

　　/> ls

　　此時，目標板終端所顯示的內容即為宿主機的輸出目錄的內容，即宿主機的輸出目錄/home/work 通過NFS 映射到了嵌入式目標板的/mnt/nfs 目錄。由于Linux 默認下不啟動NFS，每次宿主機進入Linux 之后都要重新完成NFS 的啟動和掛載，比較麻煩�？梢詫⒁陨系拿�令寫入宿主機的腳本文件/etc/rc.d/rc.local 中，宿主機啟動時會執行此文件。

　　3 嵌入式Linux 應用程序的開發

　　完成上述工作之后，嵌入式Linux 開發平臺搭建成功。在這個平臺上即可以進行相關應用程序的開發。本文采用NFS 方式進行應用程序的開發。

　　基于 NFS 方式的應用程序開發，首先在宿主機上通過vi 編輯器進行源代碼的編輯，然后通過交叉編譯，最后生成可執行文件，在嵌入式目標板端通過NFS 方式掛載宿主機的共享分區，讓應用程序直接運行在嵌入式目標系統，并進行調試。基于 NFS 方式的開發流程如圖4 所示。

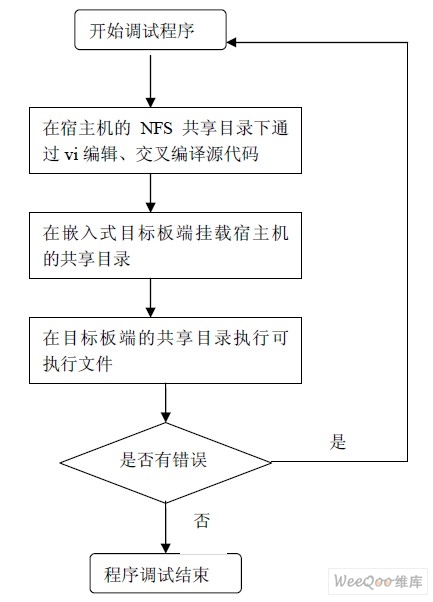

圖 4 基于NFS 方式的開發流程圖

　　當開發人員完成了應用程序的調試之后，可以將調試好的應用程序下載到目標系統的Flash 中或者直接編譯到嵌入式Linux 內核中，從而最終形成一個獨立的嵌入式應用系統。下面介紹一個示例來說明基于嵌入式 Linux的應用程序開發流程。該示例使用MiniGUI的靜態框、按鈕和編輯框空間，實現一個Login 系統登錄的對話框。對話框中要求輸入用戶名和密碼，如果輸入正確的用戶名和密碼（例如用戶名為51，密碼為888888）則進入系統（顯示一個主窗口），否則彈出錯誤對話框，并要求用戶再次輸入用戶名和密碼。實現本示例之前，必須確保已經搭建好MiniGUI 編譯和開發板上的運行環境。

　　實驗步驟如下：

　　第一步：編輯源程序

　　在宿主機的工作目錄/home/work 下使用vi 編輯器編輯源程序，源程序名為login.c。

　　部分程序源代碼如下：

　　// 定義對話框

　　static DLGTEMPLATE MyDlg =

　　{ WS_BORDER | WS_CAPTION,

　　WS_EX_NONE,

　　2, 50, 235, 190,

　　"登錄",

　　0,

　　0,

　　6,

　　NULL,

　　0

　　};

　　// 定義對話框中的控件

　　static CTRLDATA CtrlInitData[] =

　　{

　　{ "static",

　　WS_VISIBLE | SS_SIMPLE,

　　25,10, 200, 16,

　　IDC_SLOGIN,

　　"請輸入用戶名和密碼.",

　　0,

　　WS_EX_NONE

　　},

　　{ "static",

　　WS_VISIBLE | SS_SIMPLE,

　　10,40, 60, 16,

　　IDC_SUSER,

　　"用戶名:",

　　0,

　　WS_EX_NONE

　　},

　　{ "static",

　　WS_VISIBLE | SS_SIMPLE,

　　10,80, 60, 16,

　　IDC_SPASS,

　　"密碼:",

　　0,

　　WS_EX_NONE

　　},

　　{ "edit",

　　WS_CHILD | WS_VISIBLE | WS_BORDER | WS_TABSTOP,

　　70,40, 140,25,

　　IDC_EUSER,

　　"",

　　0,

　　WS_EX_NONE

　　},

　　{ "edit",

　　WS_CHILD | WS_VISIBLE | WS_BORDER | ES_PASSWORD | WS_TABSTOP,

　　70,80, 140,25,

　　IDC_EPASS,

　　"",

　　0,

　　WS_EX_NONE

　　},

　　{ "button",

　　WS_VISIBLE | WS_TABSTOP | BS_DEFPUSHBUTTON,

　　80,120, 80,25,

　　IDOK,

　　"確定",

　　0,

　　WS_EX_NONE

　　}

　　};

　　//設置用戶名和密碼

　　#define USER_NO 3

　　static char *g_user[USER_NO] = {"root",

　　"51",

　　"WXM"

　　};

　　static char *g_pass[USER_NO] = {"******",

　　"888888",

　　"2046"

　　};

　　第二步：修改對應的 Makefile.am 文件，設置編譯login.c 文件

　　在命令行下輸入 # make

　　當命令執行完畢之后，會在當前目錄下生成名為login 的可執行文件。

　　第三步：在目標板掛載共享目錄，并運行程序。

　　/> cd usr

　　/>usr> portmap&

　　[26]

　　/usr> mount –t nfs 192.168.0.10:/home/work /usr/pro –o nolock //掛載共享目錄

　　/>cd /usr/pro

　　/usr/pro ./login //運行程序，顯示登入對話框

　　第四步：使用目標板上的功能鍵 0~9 輸入用戶名和密碼，使用TAB 鍵轉移到下一個焦點，使用BACK 鍵刪除已輸入的字符，使用ENTER 確定輸入。當用戶名和密碼輸入正確時，登錄成功，登入界面被關閉，并顯示一個MiniGUI 主窗口。如圖5 示：

圖5 “登入”對話框和歡迎界面

　　4 結束語

　　作為實時放射性氣體氣溶膠監測系統的數據采集系統開發的重要組成部分，本文通過分析ARM7 和uCLinux 特點，將二者有機結合，構建了ARM7+uCLinux 的嵌入式通用開發平臺，并展示了應用該開發平臺開發應用程序的詳細過程。該平臺的應用克服了大多數實時監測系統因采用8 位單片機為控制核心實現數據采集而帶來的硬件電路復雜、穩定性差、升級困難等問題。故本文作者創新點：通過采用ARM7+uCLinux 的嵌入式通用開發平臺克服了大多數實時監測系統硬件電路復雜、穩定性差、升級困難等缺點；同時采用該開發平臺在開發過程中使用NFS 方式下載開發的應用程序，為嵌入式應用軟件的開發節省了大量的時間，大大提高了開發效率。
