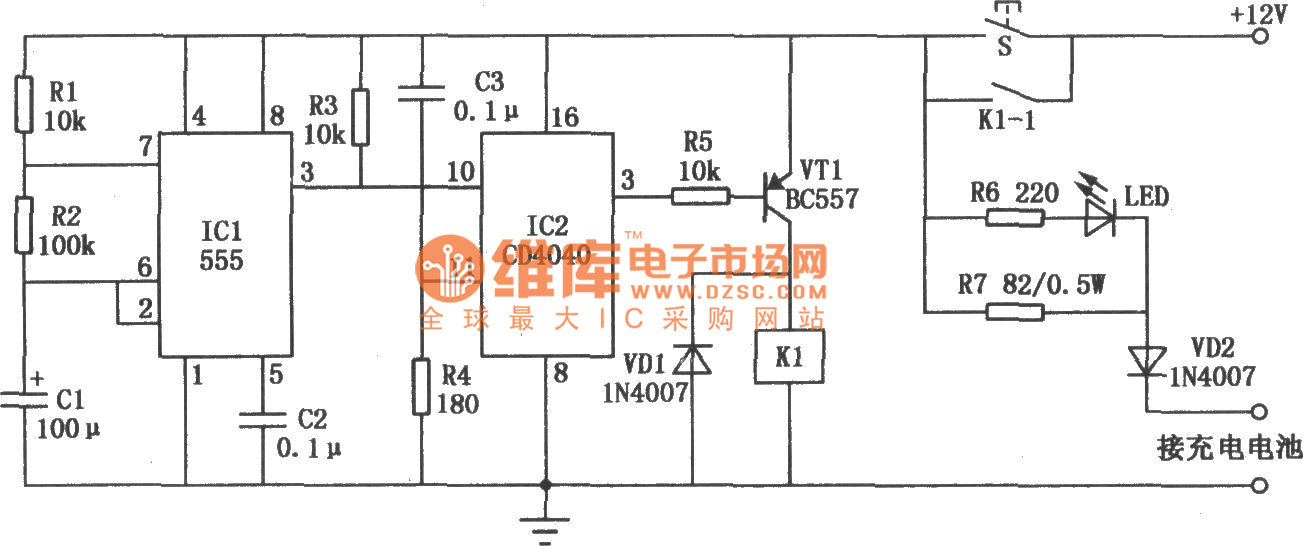

CD4040構成的鎘鎳電池充電電路圖

　　CD4040計數器芯片構成的鎘鎳電池充電器如圖所示。它可對四節容量為500mA的鎘鎳電池串接充電，充電電流為50mA，充電時間為l.5個小時，并具有充電完成后自動斷電的功能。555時基電路構成時鐘信號發生器，產生l0Hz的方波信號，其周期為6秒鐘。當接通電源時，由于IC2的③腳輸出低電平，因而使半導體管VT1導通，并使繼電器Kl吸合工作，觸點K1-1閉合，開關S處于自保。此時充電電流流向電池，并開始向電池充電。狀態指示燈LED被點亮，表示充電正在進行。

　　CD4040計數器構成分頻器及充電電路。在接通電源的同時，ICl產生的時鐘信號輸給IC2的⑩腳，IC2開始計數。由于IC2被接成8192：1的分頻器，所以，只有在計數脈沖達到8192個時IC2的③腳才會由低電平變?yōu)楦唠娖�，使VTl截止，Kl停止工作而釋放觸點K1-1，使其變?yōu)閿嚅_(kāi)狀態，從而停止了充電。VD2是用來防止電池電流倒流入電路的。
