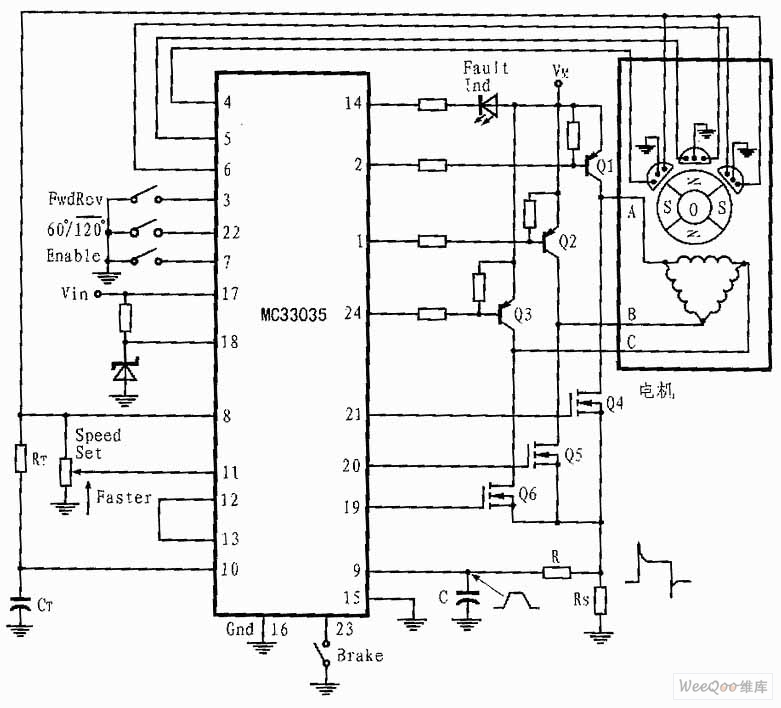

MC33035組成的三相六步電機控制電路圖

　　圖所示的三相應用電路是具有全波六步驅動的一個開環電機控制器的電路連接圖。其中的功率開關三極管為達林頓PNP型，下部的功率開關三極管為N溝道功率MOSFET。由于每個器件均含有一個寄生箝位二極管，因而可以將定子電感能量返回的電源。其輸出能驅動三角型連接或星型連接的定子，如果使用分離電源，也能驅動中線接地的Y型連接。

　　在任意給定的轉子位置，圖3所示的電路中都僅有一個頂部和底部功率開關（屬于不同的圖騰柱）有效。因此，通過合理配置可使定子繞組的兩端從電源切換到地，并可使電流為雙向或全波。由于前沿尖峰通常在電流波形中出現，并會導致限流錯誤。因此，可通過在電流檢測輸入處串聯一個RC濾波器來抑制類峰。同時,Rs采用低感型電阻也有助于減小尖峰。
