4～20mA電流環輸出式數模轉換器AD421的基本接線

相關元件PDF下載：

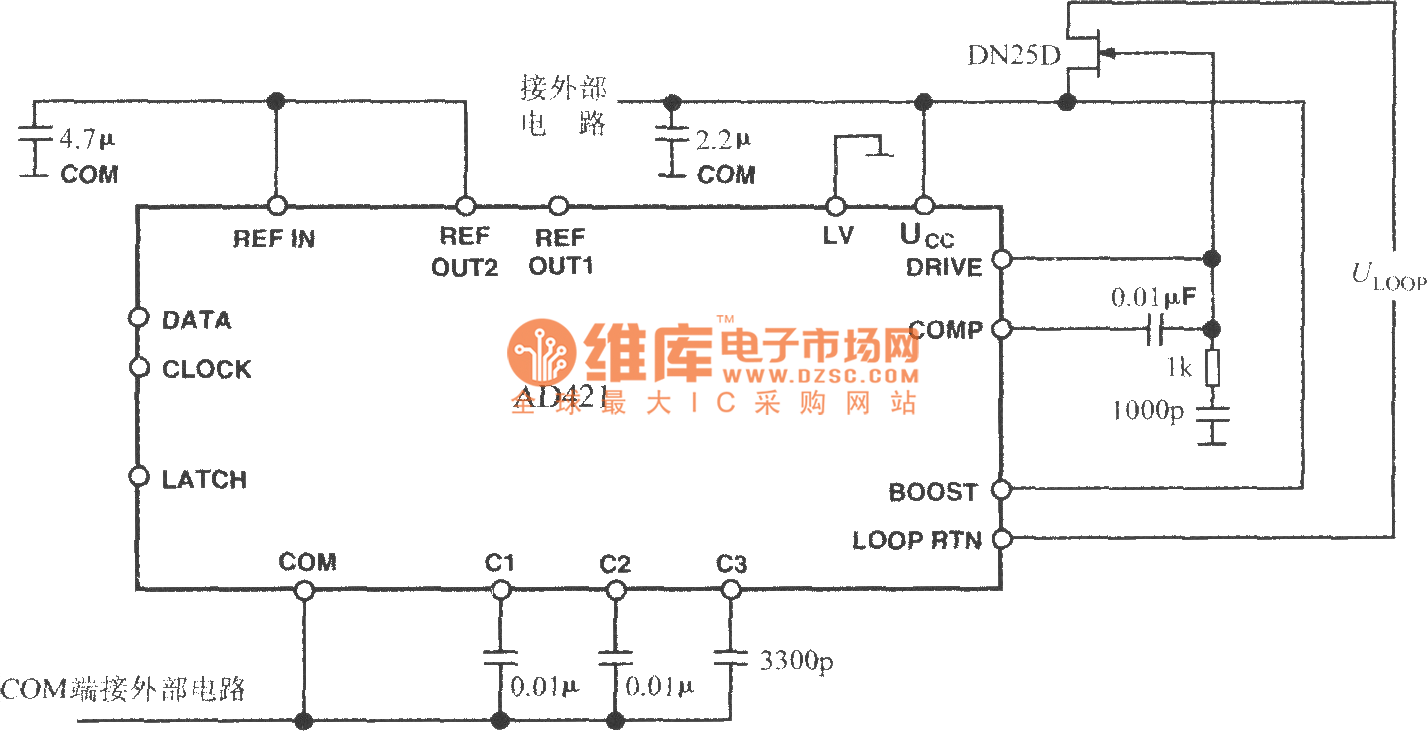

采用5V電源時，AD421的基本接線如圖所示。圖中，AD421的電壓調整器與外部耗盡型場效應調整管DN25D一起給AD421及其他器件供電，UCC端接2.2μF的退耦電容，以保證電壓調整器的輸出穩定并吸收AD421和其他器件產生的尖脈沖。當AD421的工作電壓選+3V時，在COM、LOOPRTN端之間應接16kΩ的電阻，以調整AD421的增益。

為了穩定電壓調整器的工作，在UCC與COM端之間應接一只電源退耦電容，并且在COMP、DRIVE端之間接0.01μF的電容，還要在DRIVE、COM端之間并聯上1kΩ電阻和1000pF電容。若將AD421內部2．5V基準源(REF OUT2端)直接作為REF IN端的輸入基準電壓，則應在REF IN端與地之間接4．7μF退耦電容。3個外部濾波電容分別為C1、C2和 C3，而濾波電阻已集成到芯片中。通常取C1=C2=0．01μF，C3=0．0033μF。C1～c3應選用介質損耗系數很低的電容器。
