基于AT89C2051的紅外線接收控制器的制作

相關元件PDF下載：

紅外線接收控制器的制作
  在生活中，我們常用到紅外線控制各類電器，如彩電、空調、電風扇等。為我們帶來較多的方便。但有時我們?nèi)愿械讲环奖�。如看完電視后，用遙控器只能關掉電視主電源，電視仍處于待機狀態。使用者還得走到電視跟前．按下電小
視電源開關方能放心。若想看電視。還得動身開電視，顯得很麻煩。尤其是冬天躺在床上看電視，上上下下，深感不便。本文以利用紅外遙控器來遙控風扇的制作方法為例(可任選一只紅外線遙控器．能調速，軟件稍作改變，可增加
定時功能等)，來介紹紅外線接收控制器的制作方法，如果制作電視交流電源的開、關控制器，可與電視共用一只遙控器，制作也較簡單些。
    制作思路
  紅外遙控發射器是利用紅外線作載體傳送信息的，發射周期不等的經過調制后串行碼．該串行碼一般由引導碼、用戶識別碼、操作碼組成。經紅外接收頭解碼后得到一串周期不等的矩形波。如示意圖1。
    不同型號的遙控發射器的波形寬度不同。即周期T1、T2……不同．在不知手頭遙控發射器的波形周期的情況下．首先要制作一個檢測紅外線周期的工具。根據測得的周期規律來制作紅外線接收控制器。
    制作方法

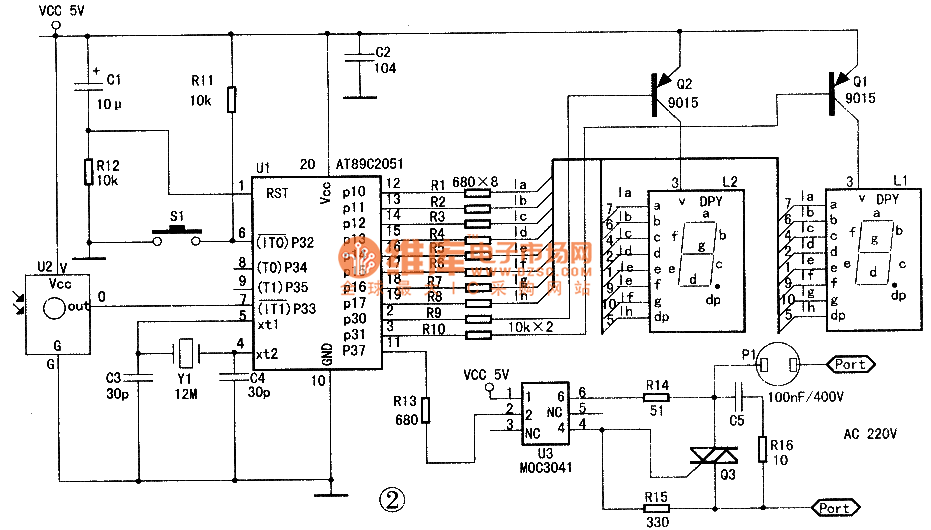

    檢測紅外周期的器件制作．見圖2。
    當紅外接收頭沒有接收到發射器發送來的紅外線．其輸出端輸出高電平(約+5V)。當接收到紅外線，輸出端電平變低．送到單片機AT89C2051的外部中斷1口即INT1，使其發生中斷而進入中斷服務：啟動定時器1并開M-I-數。相當于在圖1的A點．1個周期后即C點。單片機第二次中斷。關定時器1．記下周期T1(實際上只記下TH1的數值。 TL1的值可以丟棄)。然后清TH1、TL1，再啟動定時器1重新計數，第二個周期完后，同樣會引起單片機發生中斷．再記
下周期T2'…一，如此記下40-50個周期(一般紅外編碼為4字節．即32BIT．之前還有引導碼。又因接收到的紅外數據不一定是從引導碼開始，要分析一次完整的串行碼，應盡可能多記下紅外矩形波周期數)。接收完后，通過按輕觸開關將各記下的各周期的THl在數碼管顯示出來以作分析(每按一次輕觸開關，顯示下一個周期數)。
    編程方法
    在main()中開中斷。啟動定時器1．即EA=I；EX1=1：IT1=1；TRI=I：
    在外部中斷1的服務程序中編寫如下語名：#defineCNT50／／預測50個紅外線周期 DATA Byte value_h[CNT]：／／記錄周期的變量(數組) DATA Byte count=0；／／接收到的周期數 void int1(void)interrupt 2{
    if(TH1==TL1&&TL1==0)／／判斷是否是第一次接收到紅外數據
  {
    TR1=1：
    }elseI
    TRl=0；value_h[count]：THl；
    THl=TLl=0；TRI=I：count++；
    if(count==CNT)
    {
    EXl=0：count=u；
  l} l
  假設接收到的TH的數值為：30,50．04,08,08,08，04,04,04,04，04，08,08,08，04,04,04,04。08,04,04,08，04,04,04,04,04，04,08,08,04．08,08，08,08,3f,50．．．．
    稍作分析可知。表示高低電平的有效數為：04，08。若將04定作低電平．08定作高電平．舍棄其他數據，得到4字節數據即：01110000。01110000，10010000。01101111。轉為十六進制后得：70h,70h,90h,6fh，至此得到遙控發射器剛才按下的鍵值碼．用同樣的方法可以測得其他鍵鍵值碼。假設有：70h,70h,0x90,0x6f。／／0鍵70h,70h．0x00,0xff。／／1鍵70h,70h．0xd0,0x2f／／power鍵
    根據以上數據分析得．每鍵碼為4字節．前2字節固定不變，為用戶識別碼。后2字節均不同，是操作碼。將遙控器上的各鍵鍵值碼測出后，根據這些數據可以根據制作需要進行編程了。因鍵值碼為4字節太長。不利于編程，需要將各鍵鍵值轉為相對應的1字節的數據，如：70h,70h,0x90,0x6f,對應于O，70h,70h,0x00,0xff對應于1．．…·
  轉換方法：
  建立一個數組，將上述測得的各鍵碼按順序放入數組中(去掉用戶識別碼)
code Byte arr[][2]=
{
0x90,0x6f．／／0，盡可能按鍵0、鍵1．．·…的先后順序放，以符合習慣
0x00,0xff，／／1
……
Oxl0,0xef．／／9
0xd0, Ox2f //power 13
};
   在接收紅外線的外部中斷1函數中編寫如下的鍵碼轉換語句：
DATA Byte arrtmp[4];
DATA Byte Keytmp；//轉換后的鍵值寄存變量
DATA Byte Keyval=NOKEY；
bit KeyOk；／／鍵值轉換完成與否的標志
bit d_Ok;//接收到一個完整的鍵碼標志
void Ex_int(void)interrupt 2
{
    Byte i;
    Byte(*p)[2];

……
if(d_Ok)／／若接收到完整的鍵碼
{
  d_Ok=0：／／清除
  if(arrtmp[0]==0x70&&arrtmp[1]
    ==0x70){／／鍵碼轉換
    for(p=arr,bO：i<14：i++。p++)
    {if(arrtmp[2]==*(*p+0)＆&arrtmp[3]
    ==*(*p+1))
    { Keytmp=i：KeyOk=1；／／鍵值
    轉換成功標志
    break；
    }else{Keytmp=NOKEY；l／／未
    接收到完整的鍵值
    }
  }eIse{Keytmp=NOKEY；}
  } l
    經過轉換后的Keytmp為0、1、2……的整數．然后再編寫主函數、調速函數(參源程序)。來進行電風扇調速。
    有關電路的一些解釋：單片機U1(AT89C2051)P37腳輸出高低電平通過R13控制光耦可控硅MOC3041(參數可在《電子制作》網站查找)通斷．通過控制其通斷時間比來達到電風扇調速。
    有關紅外周期檢測和電風扇調速實例的源程序可在本刊網站上下載。
