PCB Matrix IPC-7351 LP軟件介紹及使用說明

　　1．軟件組成

　　IPC-7351 LP軟件是PCB Matrix公司基于IPC-7351標準的 PCB設計庫的自動化生成EDA工具，包括LP瀏覽器、LP計算器、LP庫、LP自動生成器。

　　LP 瀏覽器可以快速瀏覽上千的電子元器件，快速查詢找到一個匹配的元器件信息。LP瀏覽器實現了元器件名稱、型號規格、尺寸、圖形、圖形名字以及和元器件制造商等詳細信息，并可在互聯網環境下實現網站的連接。

　　LP計算器從其他元器件數據可直接計算幾何圖形，可以很容易地在圖形瀏覽器中檢查器件和圖形尺寸。

　　LP 庫有完整的瀏覽器和計算器功能，加上允許你保存、備份和參考元器件數據來消除冗余的工作，可以與其他使用免費的LP瀏覽器或其他IPC-7351LP的的人分享已保存數據。

　　LP 自動生成器擁有全面的LP瀏覽器、計算器和庫功能。能實現計算和建立元件。輸出選項可以創建適用于Expedition 、Protel、Cadence Allegro、Mentor Board Station、Altium Designer、OrCAD PCB Editor、 OrCAD Layout、 PADS Layout、CADSTAR, CR5000、Pantheon、 PADS、 PADS ASII、 PCAD和更多的電路設計軟件EDA的PCB封裝庫文件。LP自動生成器能按照IPC-7351和IPC-7351A標準提供穩健的庫文檔和IPC- 7351A LP瀏覽器。在工程師輸入的數據后可以通過機構使用IPC-7351A瀏覽器按照項目管理與授權與其他工程師共享，能滿足對庫文檔長期更新擴展的需求并提供良好的兼容性，能夠實現批量修改，包括焊盤尺寸，絲印層中的外形尺寸等參數，能自定義設計規則，能實現批量輸出符合要求的、可在EDA軟件里直接調用的封裝庫文件。

　　2．原理和特點

　　使用IPC-7351 LP計算器可以有效地節約建庫時間，該焊盤圖形計算器是基于IPC-7351A SMT焊盤圖形標準，允許設計自己的焊盤圖形，并且與免費庫文檔實現無縫兼容。

　　高級功能包括：

　�。�1）器件圖形與焊盤圖形并列

　�。�2）為制造和插裝過程設置補償變量

　�。�3）根據操作環境或者用戶自定義目標設計焊盤toe、heel、side。

　�。�4）焊接分析計算

　　（5）對重疊焊盤進行DRC保護

　�。�6）焊盤圖形自動命名

　　IPC-7351 LP計算器允許改變生產誤差來決定焊盤尺寸、布局外框誤差、焊盤寬度分辨率、器件誤差、焊盤圖形名稱以及焊接分析。也可以直接使用IPC缺省設置來保存庫文檔。

　　IPC-7351 LP計算器是改變建庫方式的庫維護工具，可以快速地定位、瀏覽、創建、確認庫文件。

　　3．軟件使用

　�。�1）SMD器件計算器

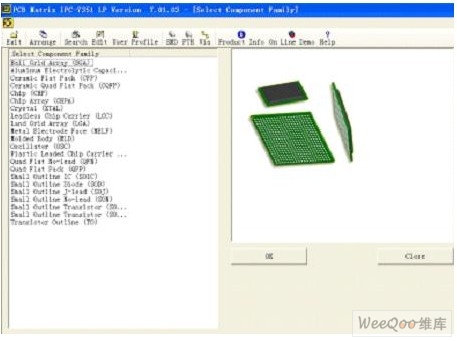

　　點擊軟件“SMD計算器”圖標，進入SMD器件圖形焊盤計算模式，在該模式下，列出了所有IPC-7351標準的SMD器件圖形焊盤。

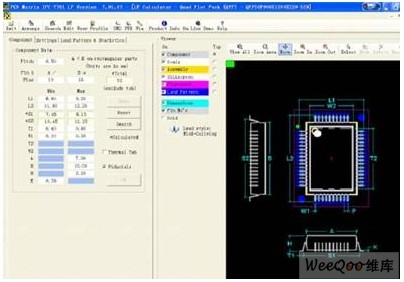

　　在實際制造器件的焊盤圖形時，只要根據器件的實際類型進行選擇就可以了。例如如果要制作一個QFP器件的焊盤圖形，選擇QFP就進入焊盤圖形計算器。

　　首先根據器件的安裝環境，設置環境變量，例如Toe、Heel、Side等參數。也可以選擇IPC-7351標準中默認的Most、Nominal、 Least等三種安裝環境變量。

　　然后根據器件手冊上的器件數據，例如Pin間距、Pin數、器件體尺寸、厚度、Pin跨距等參數，填入到相應的項目中，就可以自動得出器件的焊盤圖形，并且該焊盤圖形符合IPC-7351規范要求，這就保證的焊盤圖形的完全正確，以及可以提高后續焊接的可靠性。同時焊盤圖形還根據IPC-7351A規范自動命名。

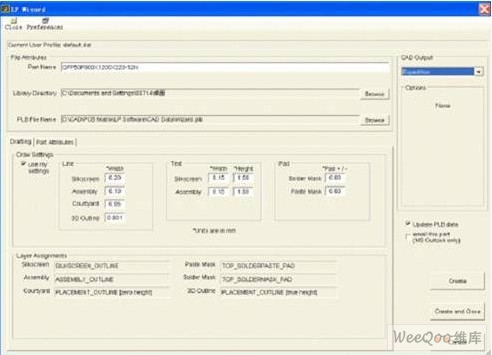

　　然后使用向導，就可以導出不同軟件工具格式的庫文件了，并且自動根據軟件工具的類型添加相應的焊盤圖形層數。

　　下面圖示為制作BGA焊盤圖形的示例：

　　下圖為BGA的器件資料。

　　下圖為完成的BGA焊盤圖形，完成只需要1分鐘時間，并且保證正確。

　�。�2）PTH計算器

　　點擊軟件“PTH計算器”圖標，就進入PTH計算器模式，在該模式下可以自動計算通孔器件通孔焊盤尺寸。

　　在這里只要提供器件引腳的形狀和尺寸，以及器件的安裝環境，就可以自動得出通孔的尺寸，包括完成孔徑、焊盤尺寸、阻焊尺寸、隔離焊盤、熱焊盤尺寸等，并且自動命名。

　　4、結束語

　　綜上所述， 使用IPC-7351 LP軟件可以快速、準確地設計出焊盤圖形，焊盤圖形符合IPC-7351標準，其命名符合IPC-7351A標準。并且可以導出所有EDA軟件工具的格式。
