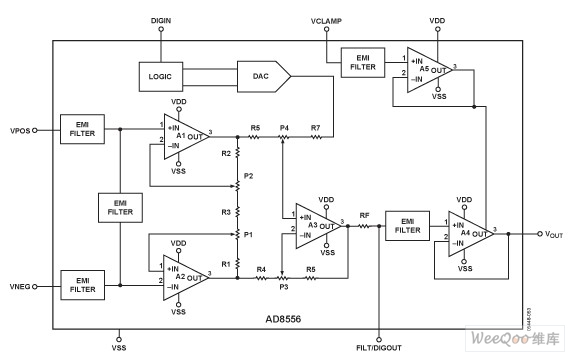

AD8556:  內置EMI濾波器的數字式可編程傳感器信號放大器

     AD8556是一款零漂移傳感器信號放大器，提供數字式可編程增益和輸出失調。它設計用于將可變壓力傳感器和應變電橋輸出輕松、準確地轉換至界定得當?shù)妮敵鲭妷悍秶�，同時還能精確地放大許多其它差分或單端傳感器輸出。AD8556利用ADI公司的低噪聲自穩調零與DigiTrim?專利技術，在極緊湊的空間中創造出一種無比精確且靈活的信號處理解決方案。

　　可以通過串行數據接口，在70至1280范圍內進行數字式增益編程。增益調整可以先在電路內進行完全仿真，然后利用可靠的Polyfuse技術進行永久性編程。輸出失調電壓也可以進行數字式編程，它是電源電壓的比率。AD8556的VNEG、VPOS、FILT和VCLAMP引腳上還內置有EMI濾波器。

　　除了極低輸入失調電壓、低輸入失調電壓漂移和極高的直流與交流共模抑制比(CMRR)外，AD8556的輸入引腳處還提供一個上拉電流源，并在VCLAMP引腳處提供一個下拉電流源，以便進行開路和短路故障檢測。低通濾波功能則通過一個低成本的外部電容來實現。輸出箝位通過外部基準電壓設置，使AD8556能夠安全準確地驅動較低電壓ADC。

　　與以同一電源為基準的ADC配合使用時，系統精度不受正常的電源電壓波動影響。輸出失調電壓的調整分辨率優于VDD與VSS之差的0.4%。增益與失調調節完成之后可以進行閉鎖調整，以進一步確�，F(xiàn)場應用的可靠性。

　　AD8556的額定溫度范圍為?40°C至+140°C，采用2.7 V至5.5 V單電源供電，提供8引腳SOIC_N和4 mm × 4 mm、16引腳LFCSP_VQ兩種封裝。

　　應用

　　汽車傳感器

　　壓力和位置傳感器

　　精密電流檢測

　　應變計
