若要將一個600Ω的音頻電路連接到一個50Ω或75Ω電路或測試儀器上，就需要一個阻抗匹配電路；或者對電路作隔離時，還需要一個變壓器。兩種方法各有利弊。常見的變壓器可以用低至1.5 dB的典型損耗實現阻抗匹配，提供直流隔離作用，并能用于平衡或不平衡運行的600Ω初級電路。高質量變壓器的通帶可以適合于音頻300 MHz ~ 15 kHz的范圍，并具有程度的振幅變化。但是，可以使600Ω與50Ω或75Ω匹配的變壓器并不容易得到，而且可能價格昂貴。
　　一個損耗、固定值阻抗匹配電路（或衰減器pad）可以提供頻率恒定的音頻阻抗轉換，只需兩只電阻器。雖然一個pad可以提供有用的阻抗匹配功能，但它的插入損耗也很可觀，在600Ω ~ 75Ω轉換時的損耗為14.8 dB，600Ω ~ 50Ω轉換時的損耗為16.6 dB，兩種情況均會給動態范圍帶來不可接受的損耗。

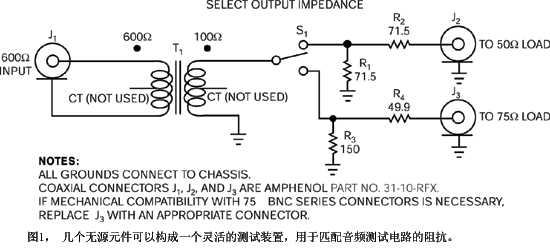

　　作為一組測試附件的一個部分，這種低成本、可切換的雙阻抗轉換電路包括一個普通變壓器和兩個具備損耗的pad（參考文獻1）。一個廉價的普通變壓器能將600Ω初級輸入阻抗降至100Ω的中等阻抗水平（圖1）。開關S1選擇100Ω ~ 50Ω或100Ω ~ 75Ω的損耗pad。該裝置的構建采用要求并不嚴格的點對點接線，雖然這一設計使用了一個Hammond 1590LB沖壓成形鋁殼作屏蔽和密封，以支持三個Amphenol RFX系列BNC面板安裝、絕緣框型輸入、輸出插座。T1是Mouser Electronics的42TM031音頻變壓器，電阻器為0.5W金屬膜電阻器，±1%公差。以批量折扣計算，總體材料成本低于20美元。

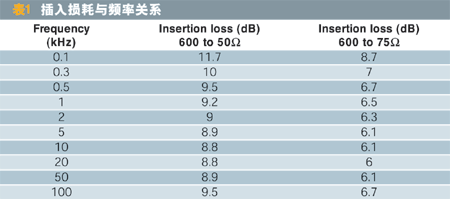

　　為了在600Ω測試裝置中作頻響和衰減驗證，將兩個獨立部件背對背地通過50Ω或75Ω端子連接起來。將600Ω ~ 600Ω?jìng)鬏敁p耗測量值減半，就可得到單個部件的測量值數據（表1）。

　　計算出100Ω ~ 50Ω損耗pad的插入損耗為7.7 dB，而100Ω ~ 75Ω損耗pad的插入損耗為4.8 dB。從測得的損耗中減去這些值，即可得到變壓器的中心帶寬損耗為1.3 dB ~ 1.5 dB。因選定輸出端口至未用輸出端的寄生耦合而產生的插入損耗大于40 dB。將一個普通變壓器與兩個損耗pad組合在一起，可以地發揮兩種技術的優勢。
　　低成本變壓器具有適中的插入損耗，并提供直流隔離和良好的頻率響應。另外，變壓器的低頻滾降有助于減少60 Hz的交流聲和低頻噪聲。電絕緣的輸入插孔可以將變壓器輸入端連接至平衡或接地的600Ω信號源。

參考文獻:

[1]. BNC datasheet http://udpf.com.cn/datasheet/BNC_2319479.html.
