RTC一般都是通過設置其寄存器來實現相應的功能的。下面將詳細給出RTC相關寄存器說明。

　　RTC控制寄存器說明如表1所示。

　　表1 控制寄存器（RTCCON）說明

　?。?）RTCALM（報警控制寄存器）

　　RTCALM寄存器設置報警使能和報警時間，其說明如表2所示。

　　表2 報警控制寄存器（RTCALM）說明

　?。?）報警數據寄存器（ALM* *）

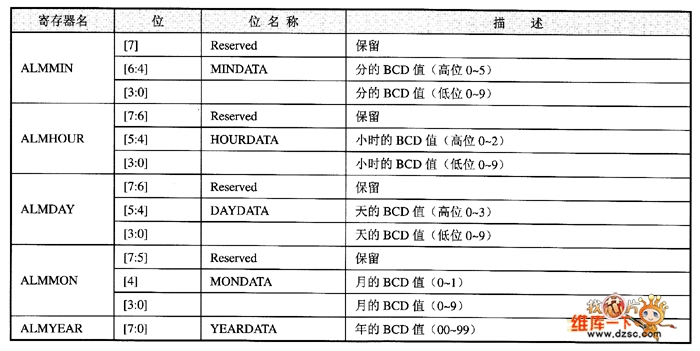

　　報警數據寄存器包括秒（ALMSEC）、分（ALMMIN）、時（ALMHOUR）、日（ALMDAY）、月（ALMMON）、年（ALMYEAR）6個寄存器。各個寄存器說明如表3所示。

　　表3 報警數據寄存器說明

　　續表

　　（4）BCD數據寄存器（BCD* *）

　　BCD數據寄存器包括秒（BCDSEC）、分（BCDMIN）、時（BCDHOUR）、日（BCDDAY）、星期（BCDDATE）、月（BCDMON）、年（BCDYEAR）7個寄存器。各寄存器的說明如表4所示。

　　表4 BCD數據寄存器說明

　　（5）RTC循環復位寄存器（RTCRST）

　　該寄存器主要用于是否允許循環復位和循環邊界，說明如表5所示。

　　表5 RTC循環復位寄存器說明

　?。?）計數寄存器（TICNT）

　　該寄存器用于是否允許時間滴答中斷和時間中斷的計數值，說明如表6所示。

　　表6 計數寄存器說明
