摘要：針對紅外與可見光圖像的特點，在此提出了一種結合邊緣對齊度與互信息的圖像配準方法。首先通過小波變換邊緣檢測得到紅外與可見光圖像的邊緣圖像，并將對齊度和歸一化互信息自適應加權平均得到新的相似性測度函數，終通過計算相似性測度函數的極值求得待配準圖像間的變換參數。實驗結果表明，該方法可減少配準所需的時間，具有更高的性和魯棒性。

　　0 引言

　　隨著傳感器技術的發展，不同傳感器成像時反映出了不同的物理特性，綜合利用多傳感器圖像提取特征和分析已成為一種重要的圖像處理手段。在利用紅外傳感器和可見光傳感器的圖像進行數據提取和分析前，必須進行幾何上和灰度上的嚴格配準。紅外與可見光圖像的配準是對同一場景在不同時間、視角和使用不同傳感器得到的一組圖像進行匹配的過程。紅外傳感器和可見光傳感器作為兩種常見的傳感器工作于不同波段，正是這種圖像信息的互補性，使得它們?nèi)诤虾蟮慕Y(jié)果可以更有效地應用于目標檢測識別跟蹤等領域。因此研究紅外圖像和可見光圖像的配準技術具有重要意義。

　　根據圖像配準中利用的圖像信息，可將現有的配準方法大致分為兩類：基于區域的配準方法和基于特征的配準方法?；趨^(qū)域的配準方法有：互信息法、梯度圖像相關法、變換域分析法?；谔卣鞯呐錅?zhǔn)方法是指從參考圖和待配準圖中分別抽取共有特征，在特征空間尋找變換模型參數。從提取特征的類型來看，可分為點特征、線特征、區域特征等。由于紅外圖像的對比度相對較低，且紅外與可見光圖像相關性很小，可見光圖像中不一定出現紅外圖像中的特征，因此紅外圖像與可見光圖像配準較復雜，難道較高。針對紅外與可見光圖像配準的難點，本文提出了小波變換將圖像進行多尺度邊緣檢測，并結合對比度和歸一化互信息作為相似性測度，得到配準參數，以提高配準的效率、性和魯棒性。

　　1 基于小波變換的多尺度邊緣提取

　　通過檢測二維小波變換的模極大點可以確定圖像的邊緣點。由于小波變換在各尺度上都提供了圖像的邊緣信息，所以稱為多尺度邊緣。沿著邊界方向?qū)⑷我獬叨认碌倪吘夁B接起來可形成該尺度下沿著邊界的模極大曲線。小波變換能夠把圖像分解成多種尺度成分，并對大小不同的尺度成分采用相應的時域或空域取樣步長，從而能夠不斷地聚焦到對象的任意微小細節。經典的邊緣提取算法是對原始圖像中每個像素的某個小鄰域來構造邊緣檢測算子，通常是尋找圖像灰度函數的一階導數局部極大值或二階導數局部過零點。經典的邊緣檢測算法有：Canny邊緣檢測算子、R度berts邊緣檢測算子、Laplace 邊緣檢測算子和Prewitt邊緣檢測算子等。相比于經典的邊緣檢測算法，小波變換具有多尺度特性，可以較好地解決噪聲和定位之間的矛盾。

　　在二維情況下，邊緣檢測算法通過計算圖像信號Δf = （Δf /Δx,Δf /Δy） 的模的局部極大值來尋找圖像邊緣的空間位置。梯度矢量的方向指出了圖像灰度值變化快的方向。

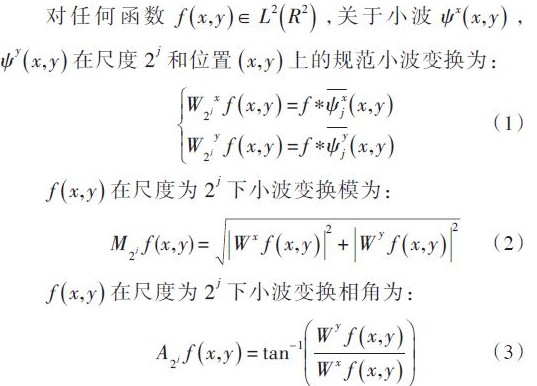

　　定義 2 個小波基函數為：ψx（x,y） = - Δθ（x,y）/ Δx,ψy （x,y） = -Δθ（x,y）/ Δy ;θ（x,y） 在 xy 平面的積分為1,且很快地收斂到0.

　　用二進小波變換實現多尺度邊緣檢測就是尋找M2 j f （x,y） 的局部極大值，A2 j f （x,y）指明了邊緣的方向。

　　2 基于互信息的圖像配準

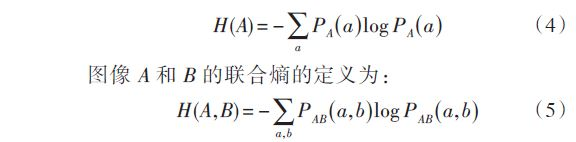

　　互信息是信息理論的一個基本概念，通常用來描述兩個系統間的信息相關性，它可以用熵來描述。圖像的熵是對圖像概率分布的一種表述。圖像的熵為：

　　兩幅圖像的互信息可以用圖像的熵和聯合熵來定義：

　　在紅外與可見光的圖像配準問題中，雖然兩幅圖像的來源不同，但是它們是基于同一個對象的信息，所以當兩幅圖像的空間位置完全一致時，兩幅圖像所共有的信息應該是的。由于互信息對重疊區域的變化比較敏感，誤匹配數量的增加使互信息變大，為了解決這種情況，可采用歸一化互信息測度：

　　歸一化互信息比傳統的互信息穩定性強，匹配也有所提高。

　　3 基于對齊度的圖像配準

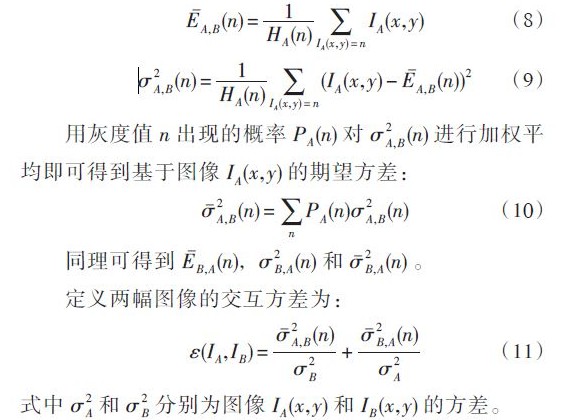

　　對齊度表示一幅圖像每個灰度值在像素位置上對應的另一幅圖像的灰度值穩定，在數學上體現為方差。對每個灰度等級n = k （k = 0~255） 定義HA（n） 和HB （n） 分別表示圖像IA（x,y） 和IB （x,y） 中灰度值為k 的像素?cái)?shù)量，于是灰度值k 在兩幅圖像中的出現概率分別為PA（k） = HA（k）/MN和PB （k） = HB （k）/MN.對于圖像IA（x,y） 的每一個灰度級n ,現定義圖像IB （x,y） 相對于圖像IA（x,y） 灰度值為n 的對應像素集合的灰度均值和方差分別為：

　　$891011交互方差反映了兩幅圖像灰度相互對應的穩定性，可以看出兩幅圖像的內容越相似，它們的交互方差越小。為描述方便，定義對齊度為：

　　交互方差反映了兩幅圖像灰度相互對應的穩定性，可以看出兩幅圖像的內容越相似，它們的交互方差越小。為描述方便，定義對齊度為：

　　如果單獨使用對齊度作為相似性測度，那么當兩幅圖像達到配準時，對齊度取值。

　　4 相似性測度函數及數學模型建立

　　為了克服單一使用歸一化互信息或者對齊度的不足，本文將歸一化互信息與對齊度相結合形成新的相似性測度函數：

　　.對于紅外與可見光圖像配準問題，當紅外圖像總體均衡，而可見光圖像總體不均衡的情況下，使用歸一化互信息能夠得到較為明顯的互信息曲線，且局部極值比較?。划?dāng)紅外圖像總體不均衡，可將光圖像均衡，且圖像中有大量噪聲存在的情況下互信息會有很多局部極值，可能使計算陷入局部極值當中，所以使用邊緣對齊度能夠得到較好的配準結果。

　　在紅外與可見光圖像配準過程中，通常假設待配準圖像之間滿足剛性仿射變換關系。對相同大小的待配準可見光圖像A 和紅外圖像B 建立剛性變換關系：

　　式中：α 表示兩幅圖像間的旋轉角度；Δx 和Δy 分別表示兩幅圖像在x 方向和y 方向上的平移量。

　　通過對相似性測度函數求極值，求出剛性仿射變換的3個參數，得到兩幅圖像間的幾何變換關系。

　　5 圖像配準過程

　　紅外圖像具有不受天氣影響、能穿透衣物和建筑材料等特性，但與可見光相比，紅外圖像分辨率較低，且由于成像設備限制等因素，圖像中往往噪聲很強，因此直接對紅外圖像進行常用的邊緣檢測算子將達不到預期的效果，圖像中的目標及背景的真實邊緣將無法得到有效體現。

　　根據小波變換的多分辨率特性，利用小波模極大值邊緣檢測方法將有效的得到圖像邊緣，并在邊緣檢測前對圖像進行圖像預處理（高斯濾波）可有效抑制圖像中的噪聲。圖像配準就是根據相似性測度對空間幾何變換參數的化搜索過程。首先參考圖像始終保持不變，對待配準圖像進行空間變換后與參考圖像相比較，計算相似性測度。通過搜索算法，搜索使相似性測度達到對應的空間變換參數，根據得到的參數對待配準圖像進行變換，即與參考圖像達到配準。常用的搜索算法有黃金分割法、極值優化法、P度well法、蟻群算法、遺傳算法等。

　　這里選用P度well法進行搜索，主要考慮到這種方法不用計算目標函數的梯度，僅通過比較目標函數的數值大小來移動迭代點就可以求出極值。

　　在得到兩幅圖像間的變換參數后，由于圖像的旋轉不可避免地出現變換后所得到點坐標不一定是整數像素，因此需要進行插值處理，這里選用近領域法進行插值處理。圖像配準的流程圖如圖1所示。

　　6 實驗結果與分析

　　仿真實驗是在PC 機上利用Matlab 2011 軟件來實現。選取一組紅外與可見光圖像來進行仿真實驗，圖像大小都為360×270像素。令可見光為參考圖像，紅外圖像為待配準圖像。圖2 中和分別為可見光圖像和紅外圖像，（c）和分別是可見光與紅外圖像利用小波模極大值得到的邊緣圖像?？梢钥闯?，可見光與紅外圖像中，提取的邊緣輪廓有良好的一致性，可以用來進行仿真實驗。

　　實驗開始首先將兩幅已配準的圖像進行位置變換，使待配準圖像相對于參考圖像的水平位移、垂直位移和旋轉角度分別為Δx = 10 ,Δy = 5 ,α = 3度 .再確定令搜索為 α：[-10度 ] ,10度 , Δx:[-50,50],Δy:[-50,50].終求得變換參數為Δx = 9 ,Δy = 5 ,α = 3.261度 .

　　為驗證本方法有效性，選取其他兩種算法的實驗結果進行比較，分別為基于互信息的圖像配準方法和基于邊緣對齊度的圖像配準方法。得到各個方法得到的結果對比如表1所示。

　　根據表1中的數據可以得出，就上面提到的相似性測度的配準來說，本文提出的測度在對選定的圖像進行配準時，同時也在誤差范圍內。

　　7 結語

　　本文對紅外與可見光圖像配準進行了研究，提出了基于互信息與邊緣對齊度的配準方法。該方法利用小波變換的多尺度邊緣檢測方法，并結合了基于特征和基于灰度的圖像配準方法的優點，有效地降低了計算量，抑制了噪聲，提高了圖像配準的準確性和魯棒性。
