線性穩壓器的動態調節機制解析

線性穩壓器主要有串聯穩壓器和并聯穩壓器這兩種基本形式。圖 1 清晰地描述了線性穩壓器在輸入電壓波動或負載電流變化時的閉環反饋調節過程，其是通過誤差檢測與動態阻抗調整來實現穩壓功能。

首先來看輸入電壓變化時的反饋調節情況。當輸入電壓（例如因電網波動或電源出現擾動）升高時，輸出電壓會試圖跟隨升高，這是因為壓差 ΔV = Vin - Vout 增大了。此時，誤差放大器會迅速檢測到輸出電壓偏離了設定值，然后增大可變電阻的阻抗。這樣一來，多余的輸入電壓就會以熱量的形式被耗散掉，從而抵消輸入電壓的增量，實現 “削峰穩壓”，確保輸出電壓保持恒定。

再分析負載電流變化時的反饋調節。當負載電流（比如設備的功耗）減少時，可變電阻中的電流會同步減少，導致壓降下降，進而使輸出電壓暫時上升。當誤差放大器檢測到輸出電壓升高后，會進一步增大可變電阻的阻抗。即便負載電流降低，也能通過提高阻抗來補償壓降，從而穩定輸出電壓。

三端穩壓器與 LDO 穩壓器的區別

三端穩壓器和 LDO 穩壓器都屬于線性穩壓器的范疇。典型的三端穩壓器（也被稱為標準穩壓器）的輸出晶體管采用 NPN 型晶體管或 N 溝道 MOSFET。它在工作時需要輸入輸出電壓差，也就是壓差（VDO），并且 VDO 的值必須滿足 VIN－VOUT＞RIN×IIN＋2×VBE，如圖 2 所示。

如圖 3 所示，采用 MOSFET 的穩壓器，VDO 值必須滿足 VIN－VOUT＞RIN×IIN＋VGS。假設 RIN＝1kΩ，IIN＝1mA，VBE＝0.7V，VGS＝1V。經過計算可以得出，生成 5V 輸出電壓所需的輸入電壓，NPN 型穩壓器為 7.4V，MOSFET 型穩壓器為 7V。

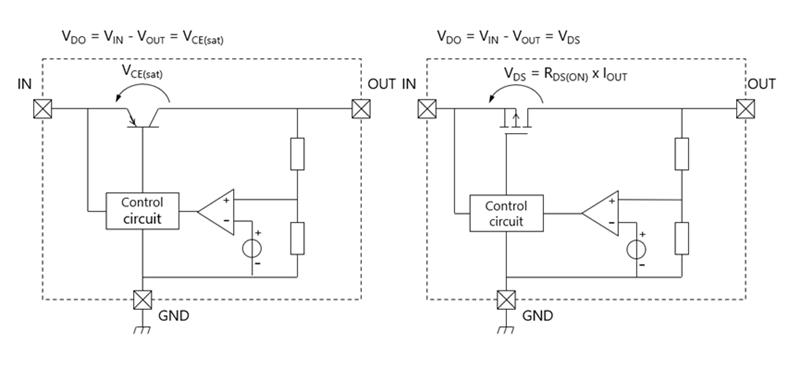

與上述穩壓器不同的是，LDO 穩壓器主要使用 PNP 晶體管或 P 溝道 MOSFET。其壓差由集電極 - 發射極電壓（VCE (sat)）和漏源電壓（VDS＝RDS (ON)×ID）決定，如圖 4 所示。因此，它的工作壓差小于三端穩壓器。

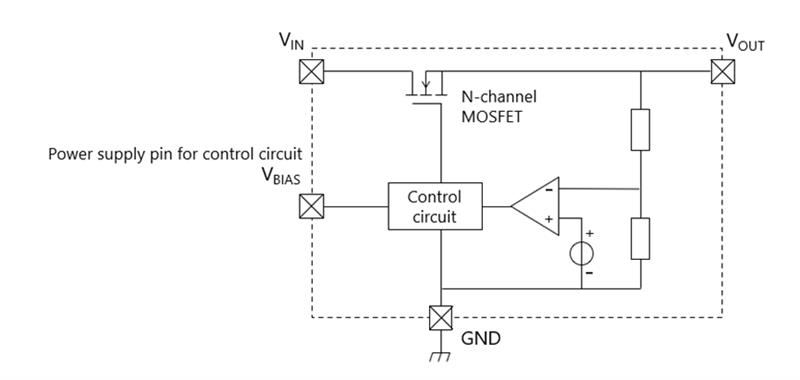

在電源領域，還有一種新型 LDO 穩壓器。相較于傳統的同類產品，它的亮點在于壓差更小，這一特性極大地提升了它在各類復雜電路環境中的適用性。新型 LDO 穩壓器之所以能實現更小的壓差，秘訣在于采用了導通電阻小于 P 溝道 MOSFET 的 N 溝道 MOSFET。在相同電流的情況下，N 溝道 MOSFET 的功率損耗更低，能夠有效降低穩壓器的功耗，提高能源利用效率。為了充分發揮其性能，新型 LDO 穩壓器配備了專用的控制電路，其中包含 MOSFET 驅動電路，并且配有專門用于控制電路的電源引腳，為穩壓器的正常運行提供穩定的能量。

東芝憑借新一代工藝打造的雙電源 LDO 產品，以低壓差有效地降低了功耗，實現了出色的壓差特性。與傳統產品相比，它能夠在更低的輸入電壓下獲得預期的輸出電壓，減少了壓差損耗。其 TCR15AG 系列采用 N 溝道低導通電阻 MOSFET，利用雙偏置電壓源實現了低壓差，并且在大電流情況下比競品低 60%，提升了電源效率，是諸多電路的理想電源選擇。

在本文中，我們對線性穩壓器的動態調節機制進行了深入探究，同時了解了三端穩壓器與 LDO 穩壓器之間的差異，并介紹了新型 LDO 穩壓器。至此，關于低壓差（LDO）穩壓器的相關探討暫且告一段落。希望這些內容能在您選擇 LDO 穩壓器時，提供切實有效的參考。
