在電子電路的設計過程中,電源芯片的選擇至關重要,它直接影響著整個系統的性能和穩定性。2025 年 8 月 18 日,11 點 28 分,相關技術人員對 LDO 與 DCDC 電源芯片進行了深入的對比與分析,以幫助工程師們?cè)谠O(shè)計時做出更合適的選擇。
在硬件設計中,我們常常會遇到將 12V 電源降至 5V,或 5V 電源降至 3.3V 的需求,這時電壓轉換芯片就發揮了關鍵作用。低壓差線性穩壓器(LDO)是一種常見的電壓轉換芯片,應用十分廣泛。它的工作原理相對簡單,就像一個 “智能調節器”,能在一定范圍內穩定輸出電壓。然而,在高壓差大電流的環境下,LDO 容易發熱,這是其明顯的不足之處。這是因?yàn)樵诟邏翰顣r(shí),多余的電壓會在芯片內部以熱能的形式消耗掉,不僅浪費了能量,還可能影響芯片的使用壽命。

其實,還有一種效率更高、發熱更低的電壓轉換方式 —— 開關穩壓器(DCDC)。與 LDO 相比,DCDC 的電路設計更為復雜,其顯著特征是內置了一顆電感。電感在 DCDC 電路中起著能量存儲和轉換的重要作用,通過周期性的開關動作,實現高效的電壓轉換。接下來,我們將深入探討 LDO 和 DCDC 各自的優缺點,并分析在設計時應如何選擇合適的電壓轉換方案。

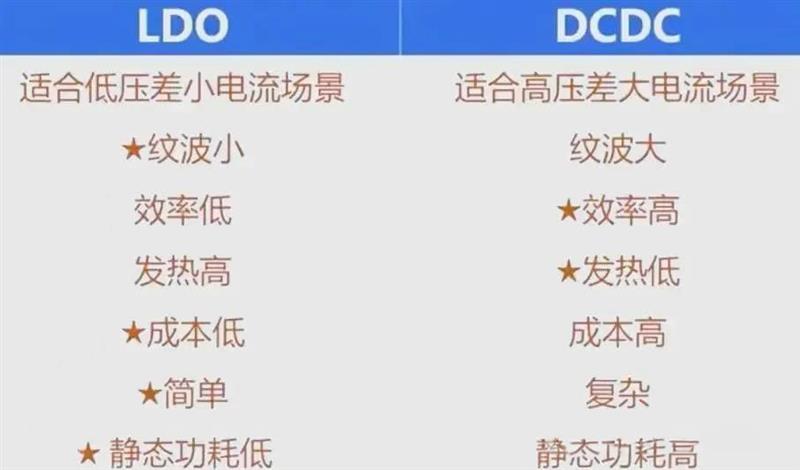

在硬件設計中,常用 LDO 和 DCDC 進行電壓轉換,它們各有優劣。LDO 在低壓差小電流場景更適用,而 DCDC 在高壓差大電流場景表現更佳。

LDO 效率較低且易發熱,DCDC 效率更高、發熱較少,但電路復雜,需根據具體場景選擇。

接下來,我們將深入剖析 LDO 和 DCDC 的工作原理。在 LDO 中,其內部結構可簡化為一個小人、一個可調電阻和一個電壓表。這個小人持續監控輸出電壓,并根據其變化調整可調電阻的值。當輸出電壓高于 5V 時,小人會增加可調電阻,而低于 5V 時則減小,從而維持輸出電壓的穩定。然而,這種方式的缺點在于,多余的 7V 電壓被可調電阻消耗,導致其發熱量大、整體轉換效率低。
相比之下,DCDC 的內部結構也包含一個小人和一個電壓表,但可調電阻被替換為一個開關。這個小人同樣負責監控電壓,并通過周期性地開關該開關來產生 PWM 波。當輸出電壓高于 5V 時,小人會延長開關斷開的時間,即增加 PWM 波的低電平時間;而低于 5V 時,則會縮短開關閉合時間,即增加 PWM 波的高電平時間。這樣,多余的 7V 電壓被開關攔截,芯片本身無需承擔多余電壓,從而顯著降低了發熱量。至此,我們可以清晰地看出 DCDC 和 LDO 的各自優缺點。
我們可以從幾個不同的維度來對比評估這兩種技術。首先,考慮到輸出功率,線性穩壓器并不適合處理高壓差和大電流的場景,因?yàn)檫@可能導致芯片過度發熱。LDO 適用于低壓差小電流場景,輸出穩定性好。相比之下,DCDC 在這方面沒有這樣的限制,因此,在高壓差大電流的應用中,DCDC 是更合適的選擇,而 LDO 則適用于低壓差小電流的場景。

其次,輸出電壓的穩定性,或稱電源紋波,是一個重要的考量因素。我們希望電源的輸出盡可能平穩,避免波動。DCDC 由于采用周期性開關方式,其輸出平穩度可能會受到一定影響,導致紋波稍大。相比之下,LDO 的輸出非常平穩,紋波極小,因此在這一點上,LDO 表現更優。

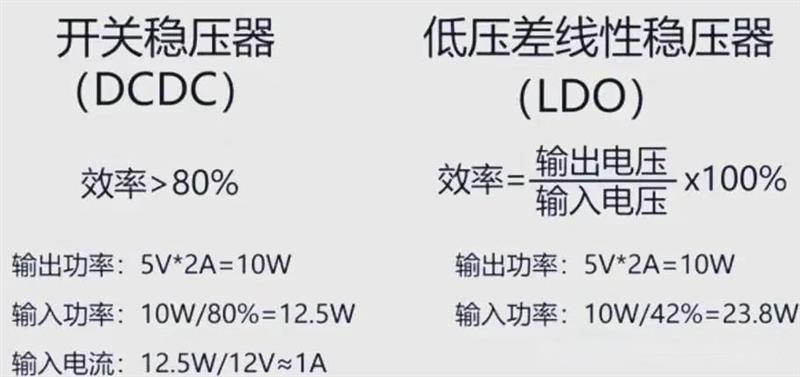

,我們還要考慮效率。DCDC 的效率通常很高,可達 80% 以上,甚至能達到 95%。以一個 5V2A 的輸出為例,使用 DCDC 方案僅需一個 12V1A 的輸入電源,輸入電流遠小于輸出電流。相比之下,LDO 的效率則取決于輸入輸出電壓差,壓差越大效率越低。例如,從 12V 轉換為 5V 時,其效率甚至低于 42%。因此,在需要 LDO 輸出 2A 電流時,選擇一個 12V2A 的輸入電源顯然不如 DCDC 經濟高效。
接下來,我們探討一下溫度對這兩種技術的影響。由于 LDO 的發熱量高于 DCDC,效率之外的能量幾乎都轉化為熱量,因此 LDO 的發熱量明顯高于 DCDC。
再來看成本的考量。DCDC 由于工藝復雜且需搭配較多外圍元件,其總體成本相對較高。而 LDO,由于其普及已久且外圍元件較少,成本則更為親民。
從易用性的角度看,LDO 因其悠久的歷史和簡單的外圍元件需求而占據優勢。在許多情況下,只需輸入和輸出電容即可使用,而開關電源則需考慮更多 PCB 布線因素。
,我們討論靜態功耗。在無負載情況下,電源芯片仍會消耗一定功耗,稱為靜態功耗。盡管在大多數場景下其影響可忽略,但在低功耗需求場景中,如智能手表的長時間待機,這一因素就顯得尤為重要。LDO 通常能將靜態功耗低至 10uA 以下,這樣的低功耗特性使得其在許多低功率場景中成為優選。
