關于功放LM4780負載的阻抗匹配問題 |
作者:firingsky1 欄目:模擬技術 |

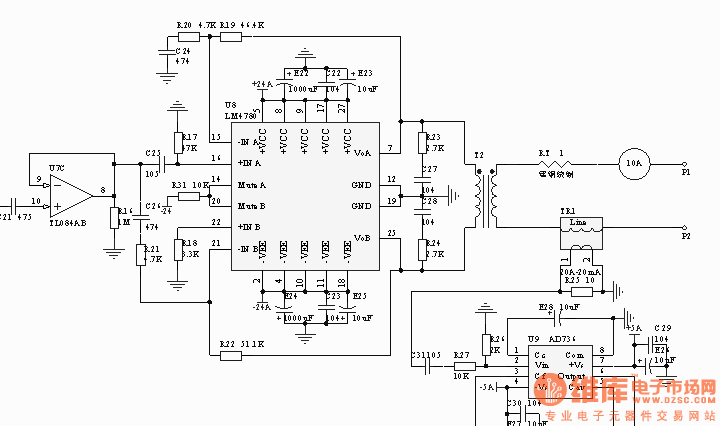

用功放4780對15khz正弦波信號(幅值2v)做功率放大,功放電源正負24v,輸出用變壓器做阻抗匹配,輸出最大功率120w,現在的困難是負載阻抗范圍很大,從0.1歐到1000歐變化,為了保證盡可能大的輸出功率,我想在變壓器的次級繞組用繼電器來做切換,不知道可不可行,請各位同行看看,謝謝! |
2樓: | >>參與討論 |
作者: 尤新亮 于 2006/7/6 9:15:00 發布:
負載的阻抗匹配 先討論:從負載的要求出發,它希望得到恒定的電流供給,還是恒壓或是恒功率? |
3樓: | >>參與討論 |
作者: firingsky1 于 2006/7/6 9:26:00 發布:
謝謝亮哥,只要電流恒定,而且對穩定性要求不高 |
4樓: | >>參與討論 |
作者: 尤新亮 于 2006/7/6 9:42:00 發布:
變比切換 如果你的工作情況允許的話,用繼電器來切換若干次級抽頭是可以的. |
5樓: | >>參與討論 |
作者: awey 于 2006/7/6 9:48:00 發布:
如果是要求負載電流恒定 變壓器以輸入電壓最高,負載1000歐時,輸出電流達到要求值來設計,當輸出負載變化時,通過電流檢測,改變前級的放大倍數(相當于AGC控制),來穩定輸出電流。 |
6樓: | >>參與討論 |
作者: firingsky1 于 2006/7/6 10:24:00 發布:
re AWEY 再次謝謝二位,這個電路的目的是在負載恒定時可以盡可能輸出較大電流,工作過稱中負載阻抗不變,開始時我想的方案和awey一樣,想通過數字電位器或者agc來實現阻抗匹配,但這種方法不可取的地方在于當負載太重時大量功耗都消耗在4780本身。舉例: 假設變壓器設計變比1:2,即輸出最大約100v(有效值),當負載1000歐時,最大輸出0.1A電流,功率10瓦,此時4780本身輸出電流0.2A,功耗10瓦; 當負載為1歐時,最大只能輸出1A電流,功率1W,但此時4780本身輸出電流2A,功耗100W,也就是說絕大部分功耗都落在4780上,而且此時變壓器輸入電壓只有0.5V,對變壓器本身的線性要求較高,所以才考慮繞組切換的方式,根據負載大小選擇相應繞組輸出,不知道我這樣考慮是否正確? |
7樓: | >>參與討論 |
作者: 尤新亮 于 2006/7/6 10:25:00 發布:
關于AGC. 目前,我們對題目中負載的工況的調研還沒完成(樓主還沒交代完),哪種方案更適合應用還不能確定. 作為討論,我認為純AGC方案有幾個問題. 1.負載范圍太大,要求AGC能力達80dB. 2.AGC作為小信號可以,但對有效率要求的功率輸出級來說,就不太合適. |
8樓: | >>參與討論 |
作者: firingsky1 于 2006/7/6 11:02:00 發布:
負載的情況怪我沒交待清楚 基本情況是 1.模塊工作時負載大小不變,要求穩定電流通過,輸出電流最大; 2.負載范圍是0.1~1000歐 |
9樓: | >>參與討論 |
作者: firingsky1 于 2006/7/6 14:59:00 發布:
同行們?cè)俳o點意見吧,用AGC能不能行得通,這樣實現起來比較方便 |
10樓: | >>參與討論 |
作者: 尤新亮 于 2006/7/6 16:45:00 發布:
需要知道負載的具體工作情況 |
11樓: | >>參與討論 |
作者: firingsky1 于 2006/7/6 17:13:00 發布:
電路在工作時負載是不變的 我是向電力電纜注入電流的,因此負載是具體的一根電纜時,阻抗不變,但測試電纜的長度并不是每次都一樣,短電纜阻抗只有很小的幾歐姆,而長電纜則有幾十甚至幾百歐,這下應該解釋清楚了吧,呵呵 |
12樓: | >>參與討論 |
作者: awey 于 2006/7/6 17:22:00 發布:
我以為樓主輸出電流是固定的。 如果是這樣,可以考慮用 分檔粗調+AGC細調的方法。 |
13樓: | >>參與討論 |
作者: firingsky1 于 2006/7/6 18:12:00 發布:
awey說的對,就是這樣,多謝,多謝 |
14樓: | >>參與討論 |
作者: 尤新亮 于 2006/7/6 18:19:00 發布:
呵呵,終于上道了. |
15樓: | >>參與討論 |
作者: firingsky1 于 2006/7/6 19:16:00 發布:
多謝亮哥點撥,哈哈 |
|
|
