電流反饋電路在應用中注意什么�。▓D） |
| 作者：laoyao 欄目：模擬技術 |

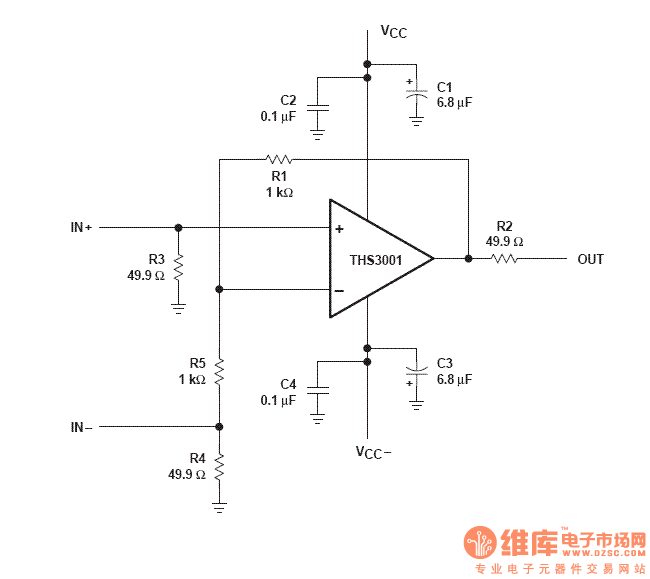

我要對20M的信號放大50倍并要求差分輸入，而且輸入阻抗10M，用了很多運放都不行，我想用THS3001，按圖上的接法是不是差分輸入，電流反饋芯片可以用嗎？
|
| 2樓： | >>參與討論 |
| 作者： sheepyang 于 2006/7/11 9:09:00 發布：
沒用過高速運放 不了解特性。 20MHZ速度不低了�？赡芨咚龠\放本身的開環增益不是很高。 兩級放大不知道行不行。 * - 本貼最后修改時間：2006-7-11 9:26:38 修改者：sheepyang |
|
| 3樓： | >>參與討論 |
| 作者： computer00 于 2006/7/11 9:27:00 發布：
你這個圖的輸入阻抗明顯不可能到10M那么高。 |
|
| 4樓： | >>參與討論 |
| 作者： maychang 于 2006/7/11 10:14:00 發布：
輸入接個電阻到地，怎么可能有10M的輸入阻抗 差著五六個數量級。 |
|
| 5樓： | >>參與討論 |
| 作者： laoyao 于 2006/7/11 12:48:00 發布：
把R3 R4都改成10M的可以嗎？ |
|
| 6樓： | >>參與討論 |
| 作者： dhl1983 于 2006/7/11 20:56:00 發布：
不行~~ 10M并上一個電阻也小于10M 而且電流反饋運放的反相輸入端的電阻比較低，無法滿足你的要求 |
|
|
|
