CD系列CD4052集成電路實用檢測數據

cd4052是雙四選一cmos模擬電子開關，為16腳雙列直插式塑料封裝，可與cd4052b、mn4052bp、tc4052等直接互換。cd4052在海爾h-2916型大屏幕彩色電視機電路ic1002上用作音頻信號的tv／av轉換電路，其正常工作電壓和在路電阻典型檢測數據如表所列，用m14型三用表測得（電壓測量用dc擋，電阻測量用×100ω擋）。 表 cd4052在海爾h-2916型大屏幕彩色電視機上的檢測數據 來源:ks99

直流電機控制電路專輯—4

路中的關鍵點。q1或q2總有一個是接通的，q3或q4是起通／斷作用。當電路被斷開時，電機電流經q1—d2或q2—d1環(huán)路迅速減少，這是所謂的“飛輪效應”。如果sw2用脈沖調制的電子開關代替的話，就是需要這種“飛輪效應”。電機的速度可用脈寬控制。這種技術在本文后面將敘述。圖12(b)的電路，需要大的驅動電流。如果需要更靈敏的控制電路，可以采用圖13(a)的方案。在這個電路中，a、b、c和d的四個輸入端，只需要幾毫安的驅動電流。這個電路也可以像圖13(b)那樣，用人工進行控制。圖中用cmos集成電路cd4052b，作雙刀四路雙向開關。邏輯電平“0”或邏輯電平“1”加到a或b的輸入端。正轉／反轉，起動／停止是相互獨立的。這個電路也具有“飛輪效應”。圖13(a)和圖]3(c)的電路工作的邏輯真值表如表4列出。 4、電機的速度控制直流電機的轉速與所加的電壓有效值成正比。圖14是12v直流電機的可變電壓速度控制。圖中q1和q2是復合管射極跟隨器，電機的直流電壓可從0v變到12v。這種電路的特點是：在中速和高速時，速度的控制和自動調節(jié)的性能很好。但是低速和慢啟動特性比較差。用開關方式或脈寬調制，可以獲得非常

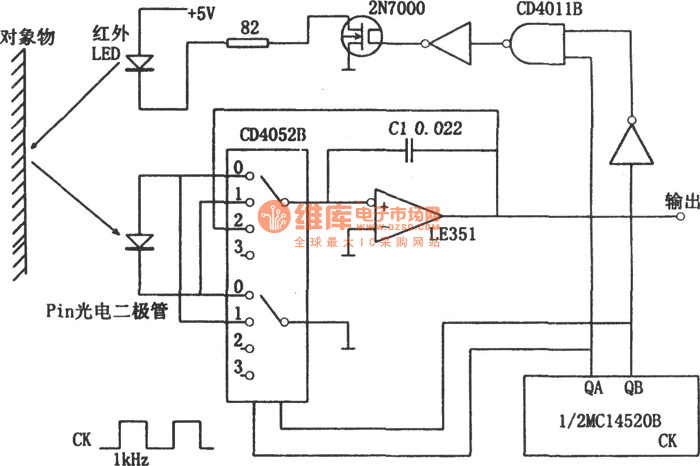

反射光強度的檢測電路圖(CD4052B、CD4011B)

反射光強度的檢測電路(CD4052B、CD4011B)電路圖

CD4052BM的技術參數

產品型號:CD4052BM
封裝/溫度(℃):SOIC-16/-55~125
描述:帶邏輯電平轉換的模擬多路復用器/分配器
價格/1片(套):￥1.50


  來源:

CD4052BE的技術參數

產品型號:CD4052BE
封裝/溫度(℃):PDIP-16/-55~125
描述:帶邏輯電平轉換的模擬多路復用器/分配器
價格/1片(套):￥1.60


  來源:

CD4052B電源選擇的問題。大家?guī)臀铱纯窗?，急，謝謝了

cd4052b電源選擇的問題。大家?guī)臀铱纯窗?，急，謝謝了cd4052b四選一模擬選擇器有三個電源腳vdd,vee,vss.我的信號范圍是0-- +5v，我的這幾個電源的電壓怎么選呢？？我第一次用，看了datasheet，怕錯了，問問大家?。∥掖蛩鉽dd接+5v,vee和vss都接地，這樣行么？我看datasheet上面說：vss接數字邏輯0（dgrd），vdd接數字邏輯1,如果vdd---+20v,vss---0v,vee---0v,那么信號范圍可以在0---+20v之間。如果vdd---+7.5v,vss---0v,vee--- -7.5v，那么信號范圍在-7.5v---+7.5v只見。那是不是說：如果vee接地，信號范圍可以在vdd和vee之間浮動呢？那么我這樣接法行么？我要在0-5v之間的模擬信號四選一進單片機，vdd=5v,vee=vss=0v行么？我實在是太沒有經驗了，也不自信。大家?guī)蛶臀野。?/p>
