壓控增益放大器(LM307)

簡單的音頻放大器(LM307、μA741)電路圖

　　如圖所示為簡單音頻放大電路。使...

低Q值高增益帶通濾波器(LM307)電路圖

　　如圖所示為低Q值高增益帶通濾波電路。在運算放大器中加上多路反饋可以構成高增益低Q值有源帶通濾波器。該電路...

LM307構成的光電接收放大器電路圖

　　如圖所示為光電接收放大電路。光電接收放大器是為了放大光電二極管或光敏三極管等光電器件輸出的電信號而設計的放大電路。當入射光的照度發生變化時，光敏器件將產生相應的電壓或電流，而光電接收放大器就是用來放大光電流變化的電路，由...

LM307構成的光電接收放大器電路圖

如圖所示為光電接收放大電路。光電接收放大器是為了放大光電二極管或光敏三極管等光電器件輸出的電信號而設計的放大電路。當入射光的照度發生變化時，光敏器件將產生相應的電壓或電流，而光電接收放大器就是用來放大光電流變化的電路，由運放lm307構成的電流放大器是實現上述作用的理想器件。在光敏三極管os18加上一定的偏置電壓vb(圖中vb=-l5v)，在光照下其輸出電流用運算放大器放大后的輸出電壓vo=ipr1來表示。光電流ip的最小值由運算放大器lm307的輸入偏流ib決定，而ip的最大值由運放允許輸出的最大電壓vomax決定。 來源:university

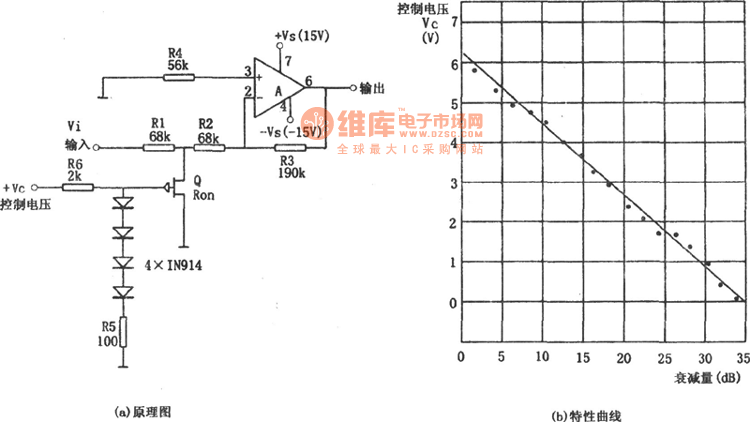

LM307壓控增益放大器電路圖

如圖所示為壓控增益放大電路。利用場效應管柵極電壓與漏-源極電阻rsd之間成近似對數關系可構成壓控增益放大器。該電路采用集成芯片lm307作為放大電路，采取反相輸入形式。由圖可知，rsd與r1組成分壓電路(對vi分壓)。4個1n914二極管的管壓降與電阻r5的壓降之和等于場效應管的柵極電壓vg。該vg與控制電壓vc呈非線性關系，但控制電壓vc與放大器增益的衰減量的對應關系如圖所示。由圖可知，控制電壓vc越大，放大器增益的衰減量越小，即當vc≥7v時，放大器的增益最大(衰減最小)；當vc=0v時，放大器增益的衰減量最大(增益最小)。圖所示電路增益的最大值和最小值為： 當vc≥7v時，增益的最大值為：avmax=-r3／(r1+r2)。 當vc=0v時，增益的最小值為：avmin=-r3／(r2//rsd+r1)。 電路的上限截止頻率取決于r1和場效應管極間電容所構成的低通濾波器。對于圖所示元件參數，其最壞上限截止頻率可達1.8mhz，該數值是在vc≥7v的情況下測得的(即電路增益最大時測得的)。 lm307集成芯片的主要參數(典型值)

由MC1494和LM307構成的除法電路圖

如圖所示為由mc1494和lm307構成的除法電路。該電路輸出電壓vo為:vo=10vz/vx，輸入信號vx和vz可正可負，故該電路為四象限除法電路。接在lm307n輸出端的穩壓二極管是當輸入vx減小時輸出電壓的鉗位二極管。 來源:university

低Q值高增益帶通濾波器(LM307)電路圖

如圖所示為低q值高增益帶通濾波電路。在運算放大器中加上多路反饋可以構成高增益低q值有源帶通濾波器。該電路采用lm307運算放大器，按圖中元件數值計算得：bw為運算放大器增益為1時的帶寬。 來源:university

功放平衡輸出電路

低成本放大器提供來自前置放大器的信號輸出的低阻抗平衡輸出。從10至20,000hz，在800hz到600ohm負載的失真小于0.1％，響應是平坦的。增益是20分貝。其他的運放器，如lm307或者747（雙741）也可使用。 來源:panyueyingying
