維庫小知識：集成運算放大器

集成運算放大器，簡稱運放，是一種高電壓增益、高輸入電阻和低輸出電阻的多級直接耦合放大電路。集成運放工作在放大區時，輸入和輸出呈線性關系，所以又稱線性集成電路。 集成運算放大器的品種繁多。根據內部封裝放大器的個數，集成運算放大器可以分為單運放、雙運放、四運放。單運放常見的有l(wèi)m741、μa741、ne5534、tl081、lm833等；雙運放常見的有l(wèi)m358、tl082、ne5532、μ747、tl072、rc4558等；四運放常見的有l(wèi)m324、tl084等。雙運放（或四運放）的內部包含兩組（或四組）形式完全相同的運算放大器，除電源公用外，兩組（或四組）運放各自獨立。常見集成運算放大器的外形如圖所示。 圖 常見集成運算放大器的外形

鎳氫電池充電器(三)

1的阻值為1ookω； 一次充3節電池時，r1的阻值為5okω;」次充4節電池時，r1的阻值為33kω。 c1和c3均選用耐壓值為16v的鋁電解電容器;c2、c4和c5選用滌綸電容器或獨石電容器。 vd1選用1n4148型硅開關二極管;vd2選用1n5401或ln5404叫型硅整流二極管。 vl1~vl3均選用φ5mm的發光二極管，vl1為紅色，vl2為黃色，vl3為綠色。 vt選用mcr100-6型晶閘管。 ic1選用lm7805型三端穩壓集成電路;ic2選用lm358或tl072、rc4558型運算放大器集成電路;ic3選用cd4060或cc4060型14位二進制計數/分頻振蕩器集成電路;ic4選用lm317型三端可調穩壓集成電路;ic5選用lm35型溫度檢測集成電路。 s選用微型動合按鈕。 來源:零八我的愛

調節簡單的高輸入阻抗雙波線性檢波電路圖(RC4558DN)

具有銳截止特性的有源高通濾波器(RC4558DN)電路圖

　　如圖所示為具有銳截止特性的有源高通濾波電路。為了改進高通濾波器在截止頻率fc附近的頻率特性，本...

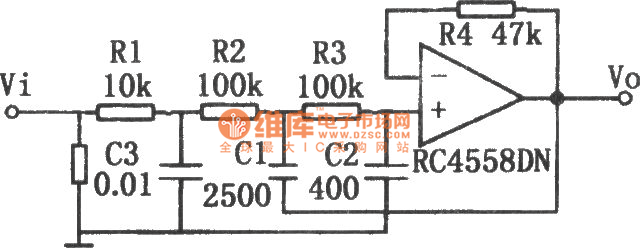

每倍頻程衰減-18dB的有源低通濾波器(RC4558DN)電路圖

　　如圖所示為每倍頻程衰減-18dB的有源低通濾波電路。該電路由每倍頻程衰減-6dB的無源濾波器和每...

調節簡單的高輸入阻抗雙波線性檢波電路(RC4558DN)電路圖

　　如圖所示為調節簡單的高輸入阻抗雙波線性檢波電...

RC4558

雙運算放大器(雙列8腳)

信號轉發電路原理圖

圖示出采用兩個運算放大器a1.a2和一個頻率電壓變換器4153構成的信號轉發電路.輸入信號uf幅值在-10~-10v間變化,輸出信號ua,由"異或"門發出.運算放大器a1.a2可以采用rc4558或其他型號,晶體管vt1可以采用2n222或類似型號,電阻r1(10ω)精度等級均應為±0.1%. 如圖所示信號轉發電路原理圖 來源:university

請教：用單電源運放做跟隨器

回復主題：請教：用單電源運放做跟隨器rc4558就可以了.

關于RC4558的問題  請各位幫幫忙

關于rc4558的問題 請各位幫幫忙4558的工作電壓是多少v
