TMS320F241在混合動力汽車電機控制中的應用

摘要：一種專用于電機控制且內嵌can模塊的dsp芯片tms320f241的主要特點。根據混合動力汽車永磁無刷直流電機控制方案，提出了用dsp芯片實現電機控制的策略，并簡要地介紹了tms320f241的外圍設計和can編程。 關鍵詞：tms320f241 混合動力汽車 can總線 無刷直流電機 隨著城市環境污染問題的日益嚴重，汽車尾氣的控制越來越受到人們的重視，很多國家都開展了電動汽車的研究。但是電動汽車存在續駛里程短、動力性能差等弱點，加之成本太高，目前還無法大批量投入市場。為了兼顧傳統燃油汽車和電動汽車的優點，國內外都開始進行混合動力汽車的研究。 由于混合動力汽車有兩套驅動系統，驅動系統與整車控制單元之間的信息交換與協調就顯得尤其重要。can（controller area network）總線即控制器局域網絡，是一種有效支持分布式控制或?qū)崟r(shí)控制的串行通信網絡，屬于現場總線的范疇，具有實時性強、可靠性高、抗干擾性強、結構簡單、操作性好、價格低廉等特點，因此被廣泛用于工業控制中。 tms320x24x是ti公司專為數字電機控制而設計的系列芯片。而tms320f241與同

數字信號處理器TMS320F241在變頻空調中的應用

摘要：提出了一種基于tms320f241數字信號處理器的控制系統，可使變頻空調實現全數字化調速。該系統充分利用dsp芯片具有高性能處理能力以及先進的控制技術，并用智能功率模塊驅動空調壓縮機，從而使其結構簡單、運行性能好、噪聲低、可靠性強。實驗結果表明了該方案的可行性以及dsp應用于變頻空調控制系統的優越性。 關鍵詞：數字信號處理器 變頻空調 智能功率模塊 目前，傳統空調器仍然占空調器市場的主要地位。它由室溫決定啟、停控制方式，利用籠型機電控制壓縮機調節冷氣和曖氣。但因壓縮機轉速恒定和采用簡單的控制方式，因而使傳統空調器有溫度調節能力差、運行效率不高等缺點。因此我們采用dsp技術、交流永磁電動機、空間磁場定向控制技術和空間矢量脈寬調制技術（svpwm）等開發出一個新的控制系統，與傳統空調的控制系統相比，它具運行性能好、效率更高、噪聲低、節能效果非常顯著等特點。 在新的控制系統中，針對變頻空調設計的tms320f241 dsp提供了一個可編程的產品開發平臺，用戶可以基于這個平臺開發出交流、直流和一拖多等系統，并進一步進行產品的升級換代。而且，先進的電機控制算

TMS320F241型DSP的SPI口EEPROM擴展

摘要：敘述了ti公司的tms320f241型dsp的串行外設接口擴展eeprom的軟、硬件實現方法。 關鍵詞：dsp spi eeprom x5043 1．引言 tms320f241型dsp是目前應用比較廣泛的一款定點dsp，它具有20mips的指令執行速度，強大的內部事件管理器、i/o端口和其他外圍設備。其中，串行外設接口是一個高速同步串行輸入/輸出（i/o）端口，它允許一個具有可編程長度（1到16位）的串行位流，以可編程的位傳送速率從設備移入或移出。spi通常用于dsp控制器和外部器件或其它控制器間的通訊。 在開發dsp系統時，某些情況下會讀取或者存儲一些定值，這時我們就需要擴展eeprom。具有spi接口的串行eeprom均可被tms320f241直接邏輯擴展，方便易行。x5043是xicor公司最高時鐘速率為3.3mhz帶有塊鎖保護的4kbits的cmos串行eeprom。該器件內部組織陣列是x8位，具有串行外圍接口和軟件協議的特點，允許在簡單的四線總線上工作；該器件利用xicor專有的直接寫入晶片提供最小為10萬次擦寫和最

基于DSP的串行外設通信的實現方法

摘 要：介紹了基于數字信號處理芯片tms320f241的串行外設接口與外設實現串行通信的方法，并以x5043為例，給出了用spi實現電子標簽功能的方法。 關鍵詞：數字信號處理器；高速同步串行i/o口；串行通信；可編程看門狗定時器(x5043) 隨著高速數字信號處理器在信號處理和系統控制領域的廣泛應用，基于dsp控制系統的可靠性和保密性問題也越來越突出。利用dsp內嵌的高速同步串行接口模塊，和xicor公司提供的x5043芯片進行串行通信，可以很方便地提高系統的工作可靠性和保密性。 tms320f241是ti公司tms320f24x系列定點高速數字信號處理器，具有高速同步串行接口模塊。xicor公司提供的x5043芯片，可以和具有同步串行接口的dsp直接相連[3]。本文詳細介紹了spi對x5043進行串口通信的硬件連接和軟件實現方法，從而很好地提高了基于tms320f241的某雷達控制系統的可靠性和保密性。 1 tms320f241的串行外設接口spi與x5043的特性 1.1 spi的基本特性 該spi

基于DSP控制的25Hz逆變電源抗負荷沖擊策略

dsp通過計算輸出電壓有效值與電流有效值之比得出負載的等效阻抗，若發現故障已經解除，便恢復開關管的門極信號，逆變器便重新恢復工作，而無須人工恢復。 3 實驗結果 上述策略在一臺25hz/1kva逆變電源上得到了驗證。逆變電源的參數如下：輸入市電220v/50hz，輸出電壓分兩路，一路為軌道電源，輸出220v/25hz，另一路為局部電源，輸出110v/25hz，兩路電壓相位相差90°，局部超前軌道。本文以局部電壓為例，其輸出濾波電感為4mh，輸出濾波電容為5μf。dsp控制器采用的是ti公司的tms320f241。電流使用霍爾器件進行采樣，以提高響應速度。 圖4（a）為過載10s以后的電壓和電流波形，圖4（b）為過載消失后逆變器恢復正常工作的波形。從圖4中可以看出，當負載過載時，輸出電壓只是適當降低，并沒有完全切斷輸出。圖5（a）為負載短路時電壓和電流波形，當dsp檢測到輸出電流超過設定值時，便立即將輸出電流限到安全值，為了適應變壓器接入的情況，進行了4次重試，從圖5中可以看出，通過限流保護，輸出電流已經限到了設備工作的安全值以下，使得設備能夠承受長期短路的情況。圖5（b）為短路切除以后輸出電壓電流恢

數字信號處理器TMS320F241在變頻空調中的應用

　　摘要：提出了一種基于TMS320F241數字信號處理器（DSP）的控制系統，可使變頻空調實現全數字化調速。該系統充分利用DSP芯片具有高性能處理能力以及先進的控制技術，并用智能功率模塊驅動空調壓縮機，從而使其結構簡單、...

TMS320F241型DSP的SPI口EEPROM擴展

摘要：敘述了TI公司的TMS320F241型DSP的串行外設接口（SPI）擴展EEPROM的軟、硬件實現方法。
    關鍵詞：DSP  SPI  EEPROM  X5043

    1．引...

TMS320F241在混合動力汽車電機控制中的應用

摘要：一種專用于電機控制且內嵌CAN模塊的DSP芯片TMS320F241的主要特點。根據混合動力汽車（HEV）永磁無刷直流電機控制方案，提出了用DSP芯片實現電機控制的策略，并簡要地介紹了TMS320F241的外圍設計和CAN編程。

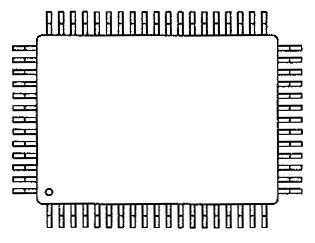

TMS320F241

高性能靜態CMOS技術；包括TMS320C2xx核心CPU：TMS320C2xx對象兼容；TMS320C25xTM源代碼兼容；50ns指令周期時間；工業和商用溫度可用；內存：544字×16位片上數據/程序雙接入RAM(DARAM)8K字×16位片上程序EEPROM；224K字×16位總內存地址達到(F243唯一)；外部存儲器接口(F243唯一)；事件管理模塊；8個比較/脈寬調制通道；具有4種模式，包括連續向上/向下計數的2個16位通用定時器；具有靜區的3個16位充分比較單元；3個捕捉單元(2個具有正交編碼器脈沖接口能力)具有8復用輸入通道的單10位模數轉換器模塊；控制器局域網絡模塊；26個單獨可編程，復用通用I/O(GPIO)引腳，6個專用GPIO引腳(F243唯一)；鎖相環(PLL)基于時鐘模塊；看門狗定時器模塊；串行通信接口(SCI)模塊；16位串行外設接口(SPI)模塊；5個外部中斷(功率驅動保護，復位，NMI，2屏蔽中斷)；3種掉電模式用于低功率運行；基于掃描仿真；開發工具可供選擇：圖像架構(TI)ANSIC編譯器，匯編器/連接器，C源調試器；全范圍產品仿真；自我仿真(XDS510TM)；第三方數字電動機控制模糊邏輯發展支持
