【摘要】介紹了OrCAD/PSpice9的特點，通過實例說明了基于OrCAD/PSpice9環境下的電路優化設計過程。

1． 引言

    電子設計自動化（EDA）是以電子系統設計軟件為工具，借助于計算機來完成數據處理、模擬評價、設計驗證等工序，以實現電子系統或電子產品的整個或大部分設計過程的技術。它具有設計周期短、設計費用低、設計質量高、數據處理能力強，設計資源可以共享等特點。電路通用分析軟件OrCAD/PSpice9以其良好的人機交互性能，完善的電路模擬、仿真、設計等功能，已成為微機級EDA的標準系列軟件之一。本文基于OrCAD/PSpice9的電路優化設計方法，通過實例分析了有源濾波器的優化設計過程。

2． OrCAD/PSpice9軟件的特點

    OrCAD/PSpice9是美國OrCAD INC.公司研制的一種電路模擬及仿真的自動化設計軟件，它不僅可以對模擬電路、數字電路、數/?；旌想娐返冗M(jìn)行直流、交流、瞬態等基本電路特性的分析，而且可以進行蒙托卡諾（Monte Carlo）統計分析，壞情況（Worst Case）分析、優化設計等復雜的電路特性分析。相比PSpice8.0及以前版本，具有如下新的特點：

    · 改變了批處理運行模式?？梢栽赪INDOWS環境下，以人機交互方式運行。繪制好電路圖，即可直接進行電路模擬，無需用戶編制繁雜的輸入文件。在模擬過程中，可以隨時分析模擬結果，從電路圖上修改設計。

    · 以O(shè)rCAD/Capture作為前端模塊。除可以利用Capture的電路圖輸入這一基本功能外，還可實現OrCAD中設計項目統一管理，具有新的元器件屬性編輯工具和其他多種高效省時的功能。

    · 將電路模擬結果和波形顯示分析兩大模塊集成在一起。Probe只是作為其中的一個窗口，這樣可以啟動多個電路模擬過程，隨時修改電路特性分析的參數設置，并可在重新進行模擬后繼續顯示、分析新的模擬結果。

    · 引入了模擬類型分組的概念。每個模擬類型分組均有各自的名稱，分析結果數據單獨存放在一個文件中，同一個電路可建立多個模擬類型分組，不同分組也可以針對同一種特性分析類型，只是分析參數不同。

    · 擴展了模型參數生成軟件的功能。模型參數生成軟件ModelED可以統一處理以文本和修改規范兩種形式提取模型參數；新增了達林頓器件的模型參數提?。煌瓿赡Ｐ蛥?shù)提取后，自動在圖形符號庫中增添該器件符號。

    · 增加了亞微米MOS器件模型EKV2-6。EKV2-6是一種基于器件物理特性的模型，適用于采用亞微米工藝技術的低壓、小電流模擬電路和數/?；旌想娐返哪M分析。

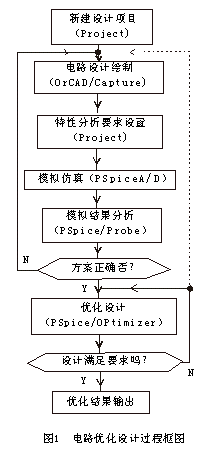

3． 電路優化設計

_gain、R_fc和R_bw，用來調整中心頻率、帶寬以及增益，且這種調整是相互影響的。三個可變電阻的阻值是由滑動觸點的位置SET確定的，顯然SET值的范圍為0～1，所以將三個電位器的位置參數分別設置為aG、aBW和aF_c。
    由于對濾波器的優化設計是交流小信號分析，因此應將分析類型“Analysis type”設置為“AC Sweep/Noise”；掃描類型“AC Sweep Type”設置為“Logarithmic”;“Points/Decade”設置為100；起始頻率“Start”和終止頻率“End”分別設置為1Hz和100Hz。

    為了進行優化設計，在電路圖繪制好后，應放置OPTPARAM符號并設置待優化的元器件參數。本例中參數屬性設置值如表1所示。
    設置好待調整的元器件參數以后，調用PSpice Optimizer模塊并在優化窗口中設置增益（G）、中心頻率（F_c）和帶寬(BW)三個優化指標。并利用PSpice中提供的特征值函數定義這三
個優化指標，具體設置見表2。

    調用PSpice A/D進行模擬計算，在相應窗口中顯示中心頻率的值為8.3222，帶寬為0.712187，增益為14.8106。顯然這與要求的設計指標有差距，需要通過優化設計達到目標。
    在優化窗口中選擇執行Tune/Auto/Start子命令，即可開始優化過程。優化結束后，優化窗口中給出終優化結果，如圖3所示。
    由圖3可見，系統共進行了三次迭代，自動調用了9次電路模擬程序。當3個待調整的元器件參數分別取aG=0.476062；aF_c=0.457928；aBW=0.702911時，可以使3個設計指標達到G=10.3499，F(xiàn)_c=9.98953，BW=1.00777。
    可見，對電路進行優化設計后，電路指標均能滿足設計要求。另外，完成優化設計后，還可以從不同角度顯示和分析優化結果。
4. 結束語
    從上面的例子可以看出，當電路的功能已經大致完成，但仍需要對一些指標進行優化，這時調用PSpice Optimizer來完成這一優化過程是相當方便的。如果用戶能夠觀察出具體是什么因素影響了電路的某項性能，從而知道調節哪些參數可使該性能更加理想；那么，應用PSpice Optimizer對該電路進行調整也是完全合適的。
    需要強調的是，PSpice Optimizer的自動化設計程度也是相對的，如果所設計的電路距離它的基本功能還相差甚遠的話，用PSpice Optimizer來進行優化設計是很難達到理想效果的。同時它不能創建電路，不能對電路中的敏感元素進行優化設計。
