電感器的功率體積設計法

出處：computer00 發布于：2008-10-09 10:04:23

　　根據法拉第定律，電感器具有如下的關系式

　　對上式兩邊進行積分得

　　即

　　兩邊各乘以繞組匝數W得

　　根據安培定律安匝磁動勢mmf為：

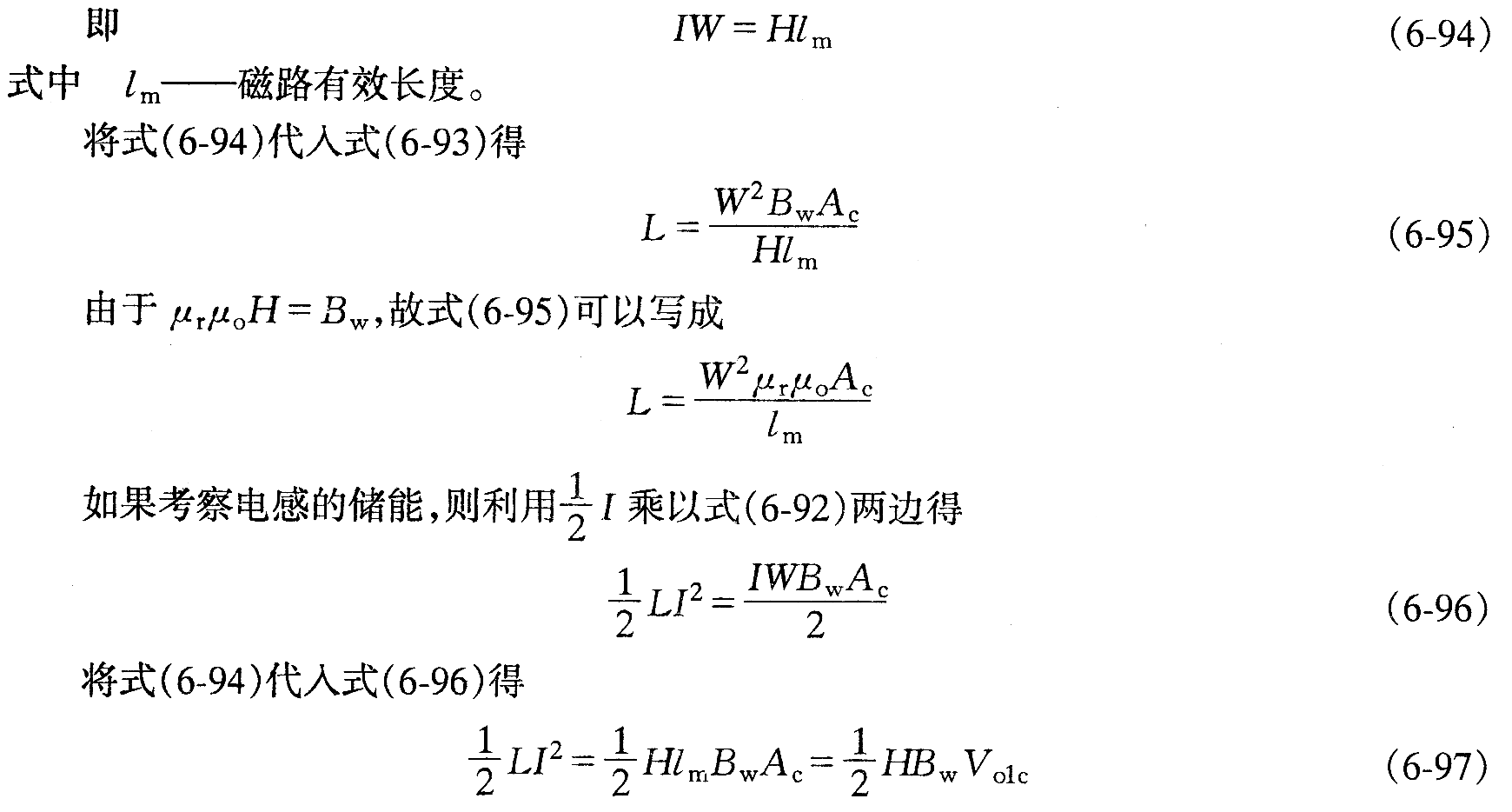

　　上面介紹的式（6－92）～式（6－97）描述了電感器各種量之間的關系，其中主要是電磁和它們的能量與基本參數（如繞組匝數W、磁路有效截面積AC、磁路有效長度lM、相對磁導率μr、真空磁導率μ。等）的關系。其中，mmf為磁動勢，Vo1c＝lmAc，為磁路體積。

　　歡迎轉載，信息來源維庫電子市場網（udpf.com.cn）

關鍵詞：電感器的功率體積設計法電感
