新型便攜式電子產品的線性穩壓電源往往采用較低的工作電壓，如3.0～3.3V，并要符合尺寸小、壓差低 、輸出電壓高、輸出電壓溫度系數小及具有電源關閉功能等要求，其目的是縮小電源體積及延長電池 的工作壽命。下面介紹兩種線性穩壓器BAF033及BAL029/030。

　　1．BAF033線性穩壓器

　　BAF033是一種超微功耗線性穩壓器集成電路。由該器件組成的穩壓器有以下主要特點：

　?、俪挽o態電流，其典型值為1.1μA；

　　②壓差低，在輸出電流Io＝30mA時，壓差小于0.6V；

　?、圯敵龈?，允差為±2.5％；

　?、茌敵鲭妷簻囟葏?shù)低，典型值為±1×10^-4（℃）^-1；

　?、葺^好的線性調整率，典型值為0.001V^-1；

　?、蕹叽缧。琒OT－23封裝。

　　BAF033的輸出電壓為3.3V，輸出電流為50mA，輸人電壓為10V。用該器件組成的穩壓電源，主要 用于工作電流較大的便攜式電子產品，如移動通信裝置、照相機等。

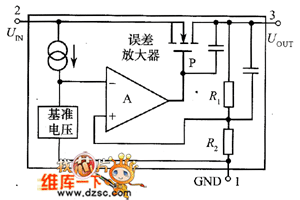

　　BAF033的內部結構如圖1所示。它是由電壓基準源、誤差放大器、P溝道MOSFET及決定輸出電壓的分壓器 電阻R1和R2等組成。

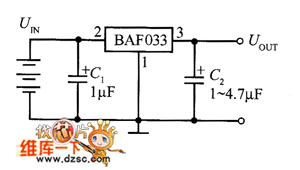

　　BAF033的典型應用電路如圖2所示。C1是輸入電容，取1μF。C2是輸出電容，可根據輸出電流的大小取1 ～4.7μF（輸出電流大，C2取值大）。一般可由3節堿性電池或5號可充電鎳鎘或鎳氫電池供電。


圖1 BAF033的內部結構                                                                        　　圖2 BAF033的典型應用電路

　　2．BAL029/030線性穩壓控制器

　　BAL系列是一種低功耗線性穩壓控制器。它內部無調整管，故在用它組成穩壓電源時，要外接一只PNP型 的功率三極管作為調整管。其特點是使用較靈活，可以根據負載電流大小選擇和調整，使輸出電流可從幾 十毫安變化到1A。

　　BAL系列有BAL029及BAL030兩種型號，其固定輸出電壓為2.9V及3.0V。這兩種器件的特點為：

　　·靜態工作電流低，其典型值為50μA（BAL030）：

　　·有片選端，在各用狀態時，耗電約0.2μA；

　　·壓差低，負載電流在100mA時，其典型值為100mV（與外接的功率三極管的性能有關）；

　　·輸出電壓高，允許差為±2.5％；

　　·溫度系數低，典型值為±1×10^-4（℃）^-1；

　　·較好的線性調整率，典型值為0.001V^-1；

　　·尺寸小，SOT－23封裝。

　　（1）內部結構及引腳功能

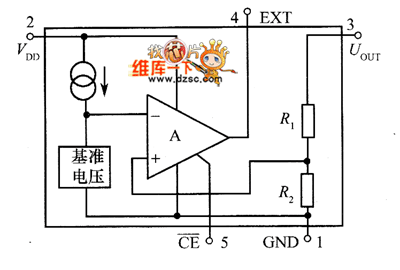

　　BAL系列的內部結構圖如圖3所示。它由基準電壓源、誤差放大器、片選控制電路及決定輸出電壓的分壓 器電阻等組成。EXT端為外接PNP功率三極管的基極，由誤差放大器來控制外接三極管的內阻，使輸出電壓 保持穩定。CE腳為片選端，此端接低電平（接地）時，電源導通；此端接高電平時（接UIN），電源關閉 （各用模式）。UOUT接外接PNP功率三極管的集電極，VDD接輸人電壓，GND是地端。

　　BAL系列為SOT－23－5封裝，其引腳功能如下：1腳為地（GND），2腳為輸人（VDD），3腳為輸出(UOUT) ，4腳為外接三極管基極（EXT），5腳為片選端（CE）。

　?。?）應用電路

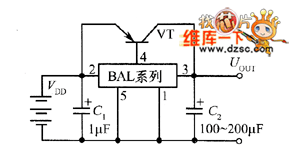

　　BAL系列的應用電路如圖4所示。VT為外接的PNP功率三極管；⑤腳（CE）接地，電源正常工作；C1為輸入 電容，一般取1μF；C2為輸出電容，可根據負載電流，在100～200μF間選??；輸入電壓UDD不大于10V。


           圖3 BAL系列的內部結構圖 　                                                                       　圖4 BAL系列的應用電路
