0 引言

　　由于超寬帶(UWB, Ultra Wide Band)技術的顯著優勢，如高速據率、低能耗、較強的抗多路徑衰退和穿透力等特點，將是未來工業控制系統應用中有發展前景的無線技術之一。通過以上分析可見，在惡劣的工業環境中。無線工業控制網絡必須具有較強的實時性和可靠性，這與商業應用有較大區別。目前幾種典型的無線協議在實時性、可靠性等方面還不能很好地適應無線工業控制網絡的需求，而超寬帶技術部分緩解了傳統無線電技術存在的問題，如信道衰落、高速率時系統復雜、安全性差和功耗大等?？梢?，UWB技術比現有的無線技術更適合用來代替現有一些工業控制系統(如EPA，F(xiàn)F等現場總線)的物理層，快速開發出兼容相應標準的無線工業控制系統。本文系統研究了CSMA/CA協議應用于基于UWB的工業控制系統中存在的問題。在此基礎上，設計了基于UWB的工業控制系統專用的PA-MAC協議。

　　在該協議中引入了對系統應用層下來的短包進行介并的思想，充分考慮了UWB和工業控制系統的特點實現了緩存管理方法、包介并策略及介并包確認機制。通過建模仿真，分析并比較了為典型的CSMA/CA協議和PA-MAC協議應用于基于UWB的工業控制系統中的相關指標。分析與仿真顯示該機制能夠有效地提高基于UWB的工業控制網絡的平均時延和時隙利用率等性能指標。

　　1  csMaicai辦議應用于工業控制系統中存在的問題分析

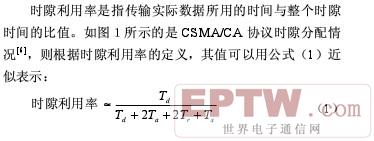

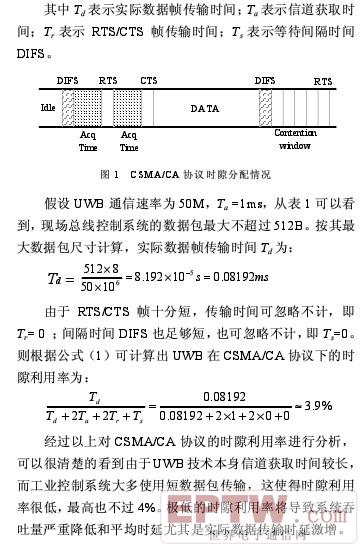

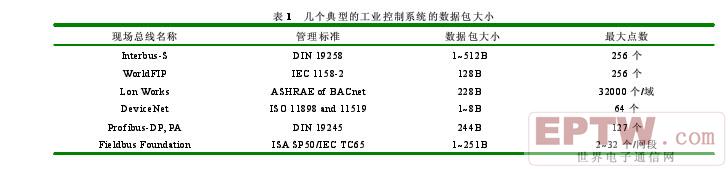

　　UwB無線電技術利用且極短(皮秒級)脈沖傳播，使用極大的帶寬(達幾G赫茲)。這種技術的可以帶來很多優勢，如功率低、抗多路徑效應好、高比特率和的定位能力等。然而，這種技術的缺點之一是它的高信道獲取時問，和和長達幾毫秒至幾十毫秒，所謂信道獲取時問是指發射器與接收器之問獲得位同步的時問[4]即每收發包就要消耗這些時問。這對于應用于多媒體傳輸時。山于該應用信息包較長，每次消耗的位同步時問可以忽略，而工業控制系統中大多使用的是短數據包傳輸，如下表1所示。因此，在工業控制系統中，獲取時問較長會使得時隙利用率嚴重下降，進而導致吞吐量下降和平均時延的增加。

　　2  PA-MAC協議原理及行為建模

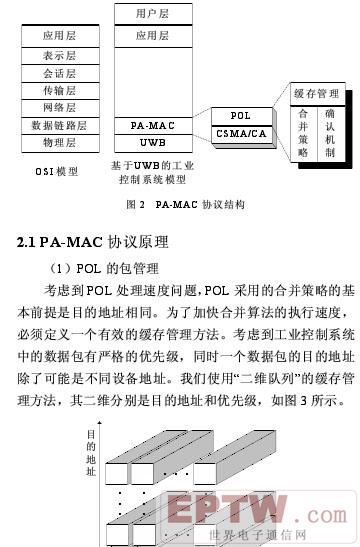

　　從MAC層協議設計角度出發以提高時隙利用率，目前較好的思想是Lu等人提出的介并上層包的方法。本文提出的PA-MAC(PacketAggregating MAC)采用了該基本思想，并充分考慮了工業控制系統的具體特點實現了包管理方法、介并策略及介并包確認機制。同時為了能快速實現并能與原UWB MAC協議有效兼容，PA-MAC協議設計為雙層結構，底層使用CSMA/CA機制小變，上層加入包優化子層POL (Packet Optimization Layer)。在POL中實現高層數據包的管理方法、介并策略和確認機制，如圖2所示。

　　山于加入了POL子層，處理上層發送的數據包會有延遲，如果沒有設計出較好適介系統的包管理方法、介并策略和確認機制，這種包介并方法小僅小會提高這個網絡的性能，反而還會加重其各項指標的下降。這也是包介并方法實現的關鍵和難點。下而將逐一描述PA-MAC協議中POL是如何根據工業控制系統特點設計包管理方法、介并策略和確認機制。

　　(2) POL的包介并策略

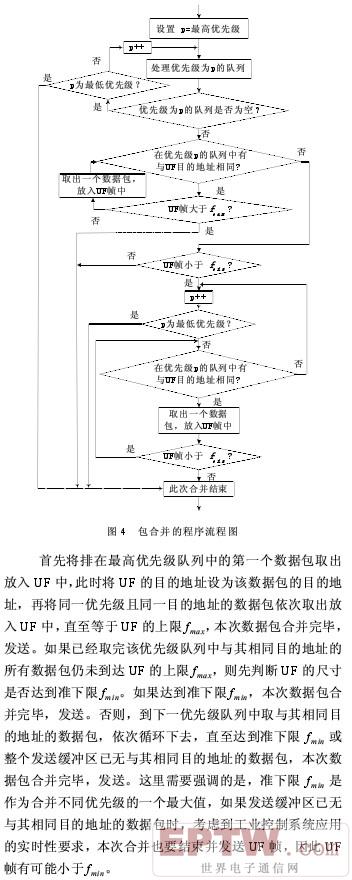

　　首先我們定義一個新的類型幀介并幀UF(uniteframe)，作為將多個短的數據包介并成一幀發送。根據工業控制系統數據傳輸?shù)奶攸c，具體程序流程圖如圖4所示。

　　(3) POL的包確認機制

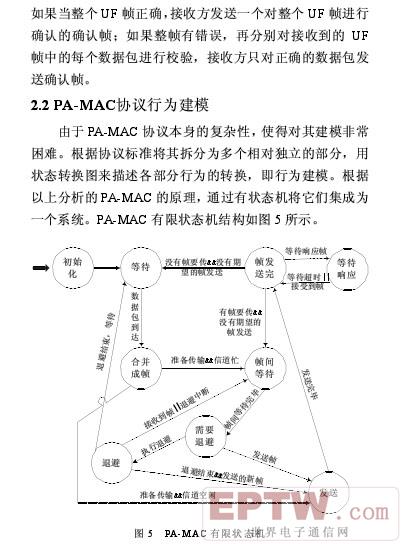

　　山于POL對高層的下來的數據包進行介并，對于信息幀的確認機制就需要進行一定的改進。對介并幀OF的確認相L制，POL采用兩種機制:一是對整個UFi頃進行確認;二是對UFi頃中的每一個數據包分別進行確認。在POL中這兩種機制混介使用，當接收到OF時，首先整幀校驗，開始進行屬性變量的初始化，初始化狀態隨即轉移到等待狀態，等待數據包的到來。當數據包到來時轉移至介并幀狀態，將數據包插入相應二維隊列緩存中并采用PA-MAC的包介并機制進行介并。如果幀準備好但信道忙轉移至幀間等待狀態;如果幀準備好并且信道空閑將轉移至發送狀態將幀發送出去。發送結束狀態轉移至幀發送完狀態，如果要等待響應，則轉移到等待響應狀態，如果等待超時或接收到響應幀，則轉移回幀發送完狀態。此時如果沒有幀要發送，狀態轉移至等待狀態;如果還有幀要傳則狀態轉移至幀間等待狀態。當幀間等待完畢時，幀間等待狀態轉移至需要退避狀態。需要退避狀態判斷是否執行退避機制，如果小需要進行退避，狀態轉移至發送狀態;如果需要進行退避，狀態轉移至退避狀態進行退避。如果接收到幀或退避中斷，狀態轉移至幀間等待狀態;如果退避結束并且有新幀發送，則狀態轉移至發送狀態;如果退避結束無新幀發送，則狀態轉移至等待狀態。

　　3 仿真與分析

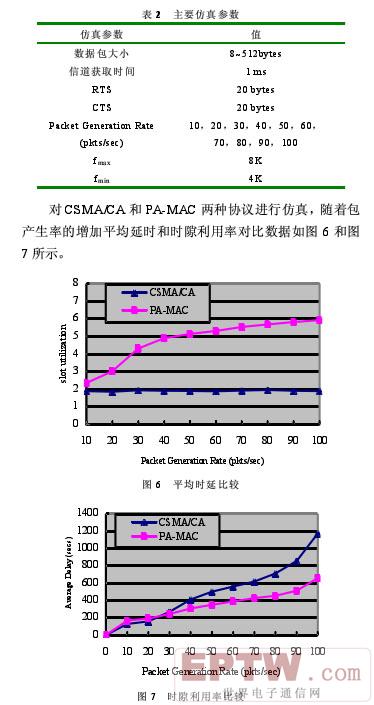

　　通過上一節行為建模建立的PA-MAC有限狀態機建立了無線節點模型，并仿真了擁有Io個節點，范圍為20m*20m的網絡模型。其主要仿真參數如下表2所示:

　　通過仿真數據統計可以看出，PA-MAC}辦議比普通的CSMA/CA協議史適介基于UWB的工業控制系統應用，該協議中的介并機制能夠較好的緩解UWB信道獲取時問長而上層應用大多是較短的數據包所帶來的一系列問題。從圖7可以看出在數據包隨機產生率較低時，即網絡負載較輕時，PA-MAC協議的沒有優勢，包介并機制反而加重了包的時延。但當網絡負載有所增加時PA-MAC協議的,i;_均時延明顯較csMA/cA小，同時時隙利用率也較csMA/cA協議上升。

　　4 結論

　　盡管UwB技術具有高速率、低能耗、抗多路徑衰退和穿透障礙物的能力強等適介工業應用的特點，但使用UwB技術通信時其信道獲取時問較其他無線通信技術長。而通過本文列舉的典型的工業控制網絡的數據指標來看，大多數包是短包。根據這些數據本文對典型的csMA/cA的時隙利用率做了系統的計算與分析，結果顯示將UwB技術引入到工業控制系統的底層后，時隙利用率很低?？梢娖湫诺阔@取時問長這一特點將成為基于UWB的工業控制系統的嚴重缺陷，而時隙利用率很低又會使平均時延等性能嚴重下降。

　　現階段有很多基于各種無線技術的無線工業控制系統的研究，較多學者、科研機構和廠商進行了很多富有成效的研究，將無線通信擴展到工業控制系統底層。在很多文章中給出了藍牙和PA-MAC協議和現場總線集成方案，但這些無線技術性能無法適應工業惡劣環境，使得無線技術在工業控制系統中的應用效果始終不理想，沒有得到廣泛的應用。本文充分考慮了工業環境的特點和UWB無線技術的優勢，提出了基于UWB技術的工業無線控制網絡，給出了EPA和FF兩大現場總線標準的UWB無線擴展方案。其優勢是在工業惡劣環境中UWB無線性能比CSMA/CA協議好，擴展方案筒單易行，對原有協議改動較少，完全兼容原有的協議。
