摘要：為了方便的研究無線視頻在UWB傳輸過程中的丟包率、吞吐量、時延，對UWB信道模型進行了研究，使用NS2構建了UWB的網絡模型。網絡模型配置了模擬網絡拓撲結構、各層使用的協議，確定了鏈路的基本特性，從而可以模擬無線視頻傳輸的UWB環境。構建的網絡模型可以模擬壓縮編碼后視頻流的無線傳輸過程。

　　0 引言。

　　超寬帶（Ultra-Wideband,UWB）是無線電通信及信號處理領域的熱點之一。FCC 在2002 年提出的UWB信號的定義為：在-10 dB的帶寬超過500 MHz的信號都是UWB 信號。而信道模型是超寬帶通信系統設計和研究的基礎。超寬帶技術具有隱蔽性好、抗多徑和窄帶干擾能力強、傳輸速率高、系統容量大、穿透能力強、低功耗、系統復雜度低等一系列優點，而且可以重復利用頻譜。對于無線視頻的傳輸，可以解決頻譜擁擠的問題。本文主要研究UWB 的信道模型，并對修正的S-V 的四種信道模型進行了Matlab仿真及在NS2中構建UWB網絡模型。NS構建的網絡模型在模擬傳輸JM壓縮后的H.264文件時減小了構建系統的復雜度，NS構建的UWB網絡不需要將視頻進行調制解調，只需要將H.264文件進行解析，解析完成后會生成一個txt格式的文件。直接傳輸txt文件形式的trace文件，為視頻傳輸減少了調制與解調帶來的復雜過程。

　　1 IEEE 802.15.3a 信道模型

　　UWB的信道模型主要有兩種：路徑損耗信道模型；多徑衰落信道模型。路徑損耗信道模型有：大尺度衰落信道路徑損耗模型和IEEE 802. 15. 3推薦的路徑損耗模型；多徑衰落信道模型有：802.11 信道模型、Rayleigh信道模型、Saleh-Valenzuela（S-V）信道模型、Δ-K信道模型和修正的S-V信道模型。本文主要對修正的S-V模型的四種信道進行了研究和仿真。

　　IEEE 信道模型終決定采用基于簇方式的模型，IEEE對S-V模型進行了一些修改：用對數正態分布表示多徑增益幅度；用另一個對數正態隨機變量表示總多徑增益的波動；，信道系數采用實變量而非復變量。

　　IEEE信道模型的信道沖激響應為：

　　式中：X 為對數正態隨機變量，代表信道的幅度增益；L為觀測到的簇的數目；K（l） 為第l 簇內接收到的多徑數目；αlk 為第l 簇中第k 條路徑的系數；Tl 為第l 簇到達的時間；τlk 為第l 簇中第k 條路徑的延時。

　　信道系數αlk 定義為：

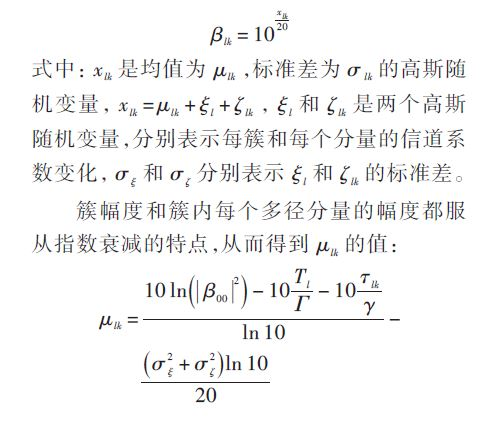

　　式中：plk 為以等概率取+1和-1的離散隨機變量；βlk 為第l 簇中第k 條路徑的服從對數正態分布的信道系數，表示為：

　　2 信道模型的Matlab 仿真

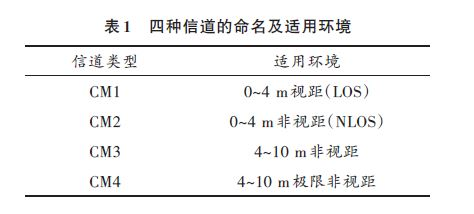

　　IEEE 802.15.3a 工作組給出了四種不同信道環境，見表1.各信道主要對距離和是否是視距進行了研究。

　　圖1 為各信道沖激響應模型連續時間沖激響應的仿真結果。通過對信道模型的仿真對信道有一定的了解。通過對四種模型的仿真對四種模型的環境有更加深入的了解，對UWB網絡的構建奠定了基礎。

　　從圖1中可以看出CM1與CM2的傳輸距離相同時，由于CM2 在發射極與接收極之間有障礙物，能量衰減嚴重。CM3 與CM1,CM2 相比具有更大的時間彌散。

　　CM4發射能量的時間彌散比前面任何一種更為明顯。

　　3 NS2 網絡的構建

　　3.1 NS2簡介

　　NS2 是目前主流的網絡模擬軟件之一，其開源、和易于擴展的特性被大多數開發者青睞。NS2 是一個面對對象的、離散時間驅動的模擬器，使用C++和OTc（l 面對對象的Tcl語言）作為開放語言。

　　3.2 NS2模型的創建

　　由于在視頻傳輸?shù)姆抡嬷校枰獙⒄鎸嵉囊曨l碼流在網絡中傳輸，因此必須對NS2 進行擴展與修改，添加視頻傳輸仿真過程中所需的網絡元素，包括代理的設計。

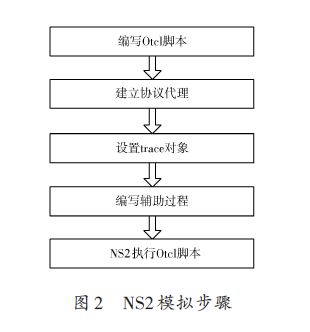

　　首先為Otcl腳本的編寫，根據實際網絡的要求，定義網絡節點，配置網絡拓樸結構，確定鏈路的基本特性；建立UDP代理，將UDP發送、接收代理分別綁定在相應節點上；設置好trace 對象，將trace文件，注入到NS2模擬網絡中進行傳輸，然后模擬網絡根據trace文件中的參數生成模型，隨后得到相應的trace結果；根據trace文件對傳輸后的視頻進行質量評估。流程圖如圖2所示。

　　3.3 NS2模型創建結果

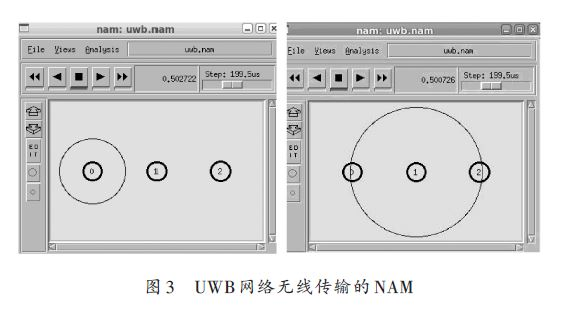

　　本文創建的UWB網絡是一個由三個節點組成一字形的拓撲結構，在CM1的條件下節點0向節點2發送恒定速率的數據流CBR.圖3為NS2構建的UWB信道兩張瞬時圖。

　　從圖3可以看出節點0會發送無線數據由節點1再傳給節點2,從圖中可以看出簡單數據流的發送過程。

　　4 結語

　　本文主要對UWB 的信道進行研究，進而利用NS2創建UWB 網絡。UWB 網絡的創建為無線視頻的傳輸提供一個平臺，尤其是高清視頻的傳輸。NS網絡模型的構建也為無線視頻傳輸?shù)姆抡孢^程減小了復雜度。

　　利用UWB網絡可以對無線視頻傳輸?shù)膩G包率、時延、吞吐量等進行進一步研究。
