摘要：本文介紹了一種基于FPGA的用于高分辨率視頻圖像處理的SDRAM控制器的設計方法。通過設置SDRAM的工作狀態，使其工作在猝發模式。在視頻時序信號控制下，用多行連續的SDRAM存儲空間，存取視頻數據。并在數據接口部分增加FIFO,緩存一行視頻，在像素時鐘控制下，實現視頻數據實時的存儲和讀取。通過改變相關參數，能對所有VESA分辨率視頻流進行操作。具有通用性強、系統復雜度低、可靠性高、可擴展等特點。在某型號的機載大屏顯示器系統中，用該SDRAM控制器實現了圖像的翻轉等功能，也驗證了該控制器的實用性。

　　0 引言

　　隨著人們對視頻圖像的清晰度和細節顯示要求的不斷提高，高分辨率、高bit位的視頻標準相繼被推出。

　　造成了數據處理速度和數據處理量極大的增加，也給數據緩存的容量和控制提出較高的要求。在常用的存儲器中，SDRAM具有大容量和高速度的特點，并且價格也比較便宜，在視頻圖像處理中被廣泛的用于圖像緩存。在基于FPGA的高分辨率視頻圖像處理系統中，不可避免地會涉及到用FPGA 實現SDRAM 控制器的方法。但由于SDRAM 的操作方式較復雜，常見的控制器支持的視頻分辨率普遍都不高。在高分辨率的視頻圖像已經普及的今天，支持高分辨率的SDRAM 控制器的設計也已經被越來越多的視頻圖像處理人士關注。本文介紹的這種控制器，采用的是Micron 公司的MT48LC4M32B2TG（1M×32×4 banks）SDR SDRAM,在Altera 的Stratix Ⅱ系列FPGA EP2S60F1020I4 上進行的開發。

　　在此平臺上采用VHDL語言開發了SDRAM的控制器。

　　該控制器實現了分辨率為1 600×1 200@60 Hz 的視頻流的緩存和圖像翻轉的功能。

　　1 SDRAM基本操作

　　SDRAM 主要包括初始化、讀/寫操作、刷新、激活、預充電等操作。以MICRON公司的MT48LC4M32B2TG型號SDRAM為例分別介紹。

　　1.1 初始化SDRAM 在上電后必須執行初始化操作，主要流程為：首先在電源電壓和時鐘穩定后，經過100 μs 的延時，執行空操作；然后進行預充電操作，使所有BANK 都進入空閑狀態；再然后執行兩個自動刷新命令；執行完自動刷新后進入模式設置狀態，通過地址總線A[11:0]發送數據來設置模式寄存器。模式寄存器設置定義如圖1所示。

　　1.2 讀/寫操作

　　首先激活具體的BANK和行；然后發出讀或?qū)懨?，和所要訪問的起始列。在讀命令發出后，要等待CAS延遲時間，有效數據才會出現在數據總線上。在寫命令發出后，有效數據立即出現在數據總線上。讀寫命令可分為單個模式和猝發模式，猝發模式根據猝發長度分為1,2,4,8和全頁模式。猝發操作可用猝發終止命令（BURST TERMINATE）結束。

　　1.3 刷新

　　由于SDRAM的內部電路特點，必須執行刷新命令，以防止數據丟失。要求64 ms內至少刷新4 096次。

　　1.4 激活

　　在讀/寫命令之前都要發出激活命令，激活特定BANK中的某一行。激活后此行一直處于有效狀態，直到接收到預充電命令。

　　1.5 預充電

　　預充電命令用于關閉特定BANK 中的某一行，或者所有BANK.

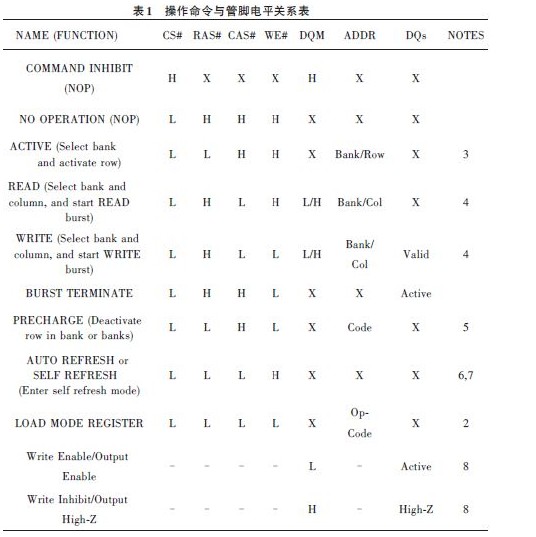

　　各種操作命令對應的SDRAM 管腳電平狀態如表1所示。

　　2 SDRAM控制器的設計

　　在視頻圖像處理中SDRAM 主要用作數據緩存，也就是FPGA 對SDRAM 操作頻繁的為讀命令、寫命令，在這兩個命令中間插著激活、預充電、猝發終止、刷新等命令。對于高分辨率的視頻流，分辨率都在1 280×1 024以上，也就是每行的點像素都要大于1 280 個，數據量非常的龐大。

　　為了降低SDRAM的操作時鐘的頻率和提高視頻處理的實時性，采用猝發的模式對SDRAM 進行操作。對于SDRAM MT48LC4M32B2TG地址為A[7:0],猝發操作的長度為256.也就是說為了存儲和讀出一行的視頻數據要對SDRAM的多行進行操作。如1 280×1 024分辨率，需要5 行SDRAM 空間（ 256×5=1 280）。

　　對于不能被256 整除的列數如1 600,就要采用控制猝發長度的方式，為了控制方便采用8 行SDRAM 空間存儲一行視頻數據（200×8=1 600）。標準的VESA分辨率都可以用此方式存儲。在SDRAM 控制器中設置了SDRAM 的猝發長度的選擇功能，只要修改需要的猝發長度即可，不要重新設計代碼。

　　為了保證SDRAM的刷新要求，在每一行的SDRAM操作完成后就進行刷新操作，此操作經由輸入的視頻行同步信號（HSY）的觸發，如果外部視頻信號突然無輸入，為了保證存儲的數據不丟失，進入自刷新模式。一當控制器檢測到HSY無變化就會啟用自刷新模式，周期對SDRAM刷新。

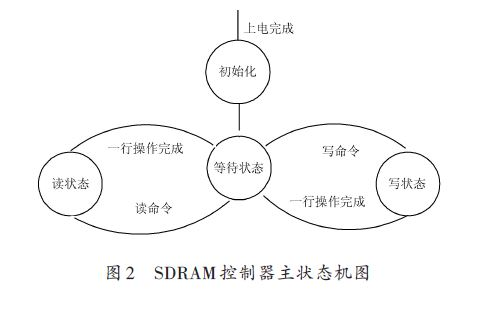

　　SDRAM控制器主狀態機如圖2 所示。

　　在主狀態機完成初始化狀態，進入等待狀態后，等待讀/寫命令和視頻數據輸入信號。如果無視頻輸入，狀態機始終在等待狀態，并周期性的對SDRAM 進行刷新，直到有視頻和讀/寫命令輸入。這部分的狀態圖如圖3所示。

　　由于猝發的長度為256,在每兩行操作之間都要進行激活、讀/寫命令、猝發終止、刷新等操作。由于讀/寫數據都使用的是像素時鐘的頻率，這樣總個FPGA系統只有一個時鐘域，能保證整個系統完全按照同步系統來設計，能提高整個系統的可靠性。這樣會帶來一個問題，要想僅僅在視頻的有效時間，即DEN高電平部分完成一行視頻數據的讀/寫工作，這是不能滿足要求的。為了解決這個問題，需要借用行同步、前廊和后廊的時間，但是DEN無效后不傳輸視頻數據的，為了解決這個矛盾在SDRAM 控制器和數據流輸入/輸出接口之間要分別設計兩個FIFO,深度大于一行的視頻數據，采用乒乓操作保證視頻流的流暢。

　　3 SDRAM控制器應用實例

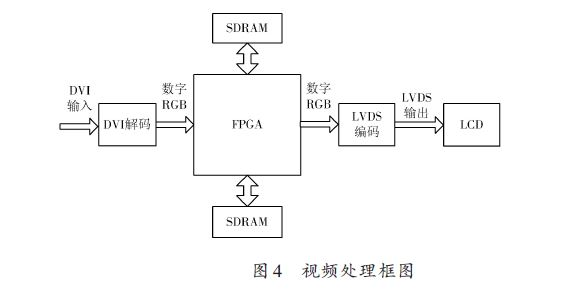

　　在某型號的機載大屏顯示器系統中，視頻圖像處理系統中使用該SDRAM 控制器進行了調試，實現FPGA對SDRAM 的控制，完成相應的視頻處理算法和實現了圖像的翻轉功能。此部分系統簡要框圖如圖4所示。

　　該系統輸入的為多路DVI信號，輸入視頻分辨率均為1 280×1 024,DVI 信號經過DVI 解碼后輸入FPGA.

　　為了完成FPGA 內部的視頻處理算法和圖像翻轉的功能，在FPGA 外部掛了兩組SDRAM,實現了乒乓操作，保證了系統的處理速度。處理后的視頻經過LVDS 信號轉化，輸出到液晶屏上顯示。

　　對于左右翻轉在FPGA 內部采用雙口RAM 進行操作能夠輕易實現。而圖像的上下翻轉，由于涉及到一幀數據的處理，需要經過外部緩存SDRAM 實現。在采用上述SDRAM 控制器的基礎上，控制SDRAM 的讀方式就能實現，在將視頻數據寫入SDRAM的時候，寫地址從行按順序?qū)懭搿Ｗx的過程相反，要從行開始讀。

　　由于SDRAM 的一行容量不能裝下整行的視頻信息，所以讀的行地址要求每次從讀過的行的地址減去存一行視頻需要的SDRAM的物理行數，在一行視頻數據沒有讀完前要從當前行不斷的自增。如1 280×1 024 的視頻數據，共需要5 120（5×1 024）SDRAM 行存一幀數據。要上下翻轉輸出圖像，首先要輸出視頻數據的第1 024行，也就是要從SDRAM的5 115行開始按順序讀出，讀完第5 120行后，SDRAM地址轉到5 110行讀視頻流的第1 023行，如此類推，直到讀完整幀的視頻數據。該視頻處理系統與顯示效果如圖5所示。

　　4 結論

　　該設計針對高分辨率視頻圖像處理的SDR SDRAM控制器的設計，采用統一像素時鐘進行系統操作，降低系統的復雜度，提高系統的可靠性；通過寫修改相關參數，能夠適應所有VESA分辨率的視頻處理，通用性強；具有自刷新功能，在無外部信號輸入情況下能夠自動刷新，保證存儲數據不會丟失；能夠通過增加外部模塊，控制讀寫地址，實現圖像翻轉功能。此控制器在Al-tera 的StratixⅡ系列FPGA EP2S60F1020I4 平臺上，成功實現各種視頻處理功能，驗證了此控制器的實用性。
