摘要：對變步長LMS濾波算法進行研究，提出一種新的變步長LMS自適應濾波算法。該算法基于Sigmoid函數，通過引入誤差因子反饋來調整函數參數，解決了類Sigmoid函數中參數設置的問題，并使算法具有較快的收斂速度和較小的穩態誤差。計算機仿真表明，相對于其他變步長算法，該算法在收斂速度和穩態誤差方面均表現優異，具有較好適用性。

　　0 引言

　　LMS（Least mean square）自適應濾波算法由Wid-row 和Hoffman 提出，該算法計算簡單、穩定性好、易于實現，被廣泛應用在控制、雷達、系統辨識等領域。但是這種固定步長的LMS算法在收斂速率和穩態誤差之間的要求是相互矛盾的，而且該算法在處理相關信號時，其收斂速度顯著下降。

　　經典的LMS算法的局限在于其固定步長無法兼顧收斂速度和穩態誤差。為了解決這一問題，人們在此基礎上提出了各種各樣的變步長LMS濾波算法。其思想都是用變步長代替固定步長，使算法在大的誤差范圍內具有快速的收斂性，在小的誤差范圍內具有較小的失調量。YASUKAWA H,SHIMADA S,FURUKRAWA I,提出了變步長參數正比于誤差的算法，其性能有所提升，但并不理想。覃景繁，歐陽景正。一種新的變步長LMS自適應濾波算法[J].給出了一種稱為S 函數的變步長LMS算法（SVLMS），該算法的步長調整策略有一定的先進性，但該算法在誤差接近零時步長變化劇烈，可能導致穩態誤差增大。高鷹，謝勝利。一種變步長LMS自適應濾波算法及分析[J].文章中在覃景繁，歐陽景正。一種新的變步長LMS自適應濾波算法[J].的基礎上做了進一步的改進，修正了步長在誤差接近零時變化劇烈的問題，但算法中的關鍵參數需要通過實驗手工設置，而參數設置不當將嚴重影響算法的性能。則分別基于其舌線、雙曲正切函數和反正切函數提出了相應的變步長LMS 算法，在一定程度上緩解了收斂速度和穩態誤差之間的矛盾。提出了基于變換域的LMS濾波算法，變換域的LMS算法能夠提高運算速度，但收斂速度和穩態誤差之間的矛盾并沒有解決。

　　可見目前的研究大多集中在變步長策略。變步長策略的實質是找到誤差和步長之間的一個對應關系，此對應關系能自動調節函數的收斂速度和穩態誤差。本文在高鷹，謝勝利。一種變步長LMS自適應濾波算法及分析[J].文章中的基礎上提出基于Sigmoid 函數的EFLMS（Error Feedback Least Mean Square）算法。該算法利用反饋的思想，通過在參數中引入誤差因子，解決Sigmoid函數參數設置的問題，使算法在收斂速度和穩態誤差等性能指標上均有所改善，同時算法具有廣泛的適應性。

　　1 相關工作

　　變步長LMS濾波算法的實質是通過誤差自適應的調節步長，即在誤差較大的收斂階段用較大的步長以提高收斂的速度，在誤差較小的穩態階段用較小的步長以獲得較小的誤差。其思想是用誤差來反饋調節步長，也就是找到誤差和調節步長之間的函數關系，使算法在穩態誤差和收斂速度上找到一個好的平衡。

　　高鷹，謝勝利。一種變步長LMS自適應濾波算法及分析[J].文章中提出了一種基于Sigmoid函數的變步長濾波算法。該算法的Sigmoid函數相對簡單，而且在誤差接近零處變化不大，具有緩慢變化的特征。其算法設計如下：

　　算法的是公式（2）。通過式（2）建立起誤差e（n） 和步長μ（n） 之間的對應關系，當誤差大時步長變大，收斂速度提高；當誤差逐漸變小時，調整步長變小，算法趨于穩態。式（2）中α 和β 是常數，其中α > 0 ,其控制函數的形狀和收斂速度，參數β > 0 控制函數的取值范圍。其中參數α 是影響算法性能的關鍵之一，其取值的大小將直接影響算法的收斂速度和穩態誤差值。

　　但是高鷹，謝勝利。一種變步長LMS自適應濾波算法及分析[J].文章中中并沒有就參數的取值提出明確的設置方法，而是采用實驗的方法確定參數的值。而參數設置不當將嚴重影響算法的性能，同時也使算法的適用性受到了一定的限制。

　　本文提出的EFLMS算法基于Sigmoid函數，通過在參數中引入誤差因子解決了函數參數設置的問題。下面介紹EFLMS算法。

　　2 算法描述

　　EFLMS 算法基于高鷹，謝勝利。一種變步長LMS自適應濾波算法及分析[J].文章中提出的變步長策略，并在其基礎上做了進一步的改進，通過在參數中引入誤差反饋實現參數自動調整。

　　算法中設計步長和誤差的函數如下：

　　式中：參數α（n） 控制算法步長變化的形狀和速度，而β（n） 控制函數的取值范圍。式中的常數b0 用于調整取值范圍以滿足算法收斂。

　　兩個參數α（n） 和β（n） 都是誤差比值e（n） e（n - 1） 的函數。當e（n） e（n - 1） 的比值較大時，說明誤差變化較大，算法還處在收斂階段，那么這時相應的參數α（n） 對應較大的值，這時對應得到的步長μ（n） 較大，算法的收斂速度加快。隨著誤差e（n） e（n - 1） 比值的逐漸變小，這時α（n） 變小使步長μ（n） 變小，算法趨于穩態。在參數β（n） 中，當e（n） e（n - 1） 比值較大時，說明誤差變化較大，算法處在收斂階段，這時β（n） 較大，相應此時步長μ（n）變大，算法收斂加快；當e（n） e（n - 1） 比值逐漸變小，這時β（n） 變小使步長μ（n） 變小，算法趨于穩態。當極e（n） e（n - 1）~1 ,此時β（n） = （1 - b0 ） β（n - 1） ,保證了系統不會出現不穩定的情況。

　　下面在Matlab仿真平臺上對EFLMS算法進行仿真實現，驗證算法的性能。

　　3 仿真分析

　　自適應濾波算法的性能指標主要有收斂速度和穩態誤差，為此對算法的步長和誤差進行仿真實驗。這里主要對高鷹，謝勝利。一種變步長LMS自適應濾波算法及分析[J].文章中中的自適應算法和EFLMS 算法進行仿真，以驗證EFLMS算法的性能。

　　仿真設置如下：自適應濾波器階數為20,輸入信號為單頻正弦波，參考的輸入信號為零均值、方差為1的高斯白噪聲，采樣點數為900.其中高鷹，謝勝利。一種變步長LMS自適應濾波算法及分析[J].文章中中的參數α = 0.5 ,β = 0.01 .而EFLMS中的參數設置如下：式（5）中的k = 2 ,式（6）中的b0 = 0.02 .

　　3.1 步長變化仿真

　　算法的調整步長是誤差的函數，步長的變化反映了算法的運行情況。算法步長應該是在收斂階段較大，使系統具有較快的收斂速度；達到穩態階段較小，以使系統獲得較小的誤差。所以步長的變化規律在一定程度上反映了算法的合理性。

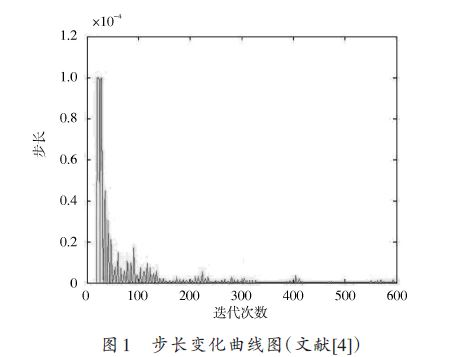

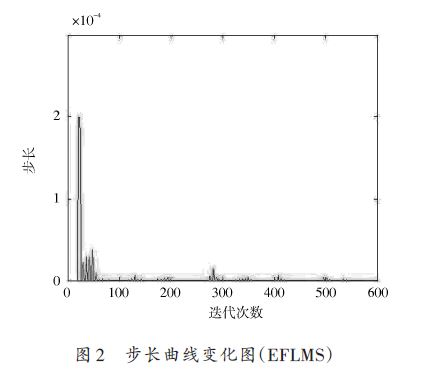

　　的算法中步長隨迭代次數的變化曲線如圖1所示，是EFLMS算法的步長變化曲線如圖2所示。

　　圖中橫坐標是迭代次數，縱坐標是算法的調整步長。

　　可以看到，兩種算法的步長都隨著迭代次數的增大而減小，達到一定的迭代次數之后趨于穩定。圖1中，其步長在迭代160次左右時趨于穩定，而圖2中步長在迭代60次左右就趨于穩定。可見EFLMS算法的步長調整策略更加合理，其收斂速度顯著優于高鷹，謝勝利。一種變步長LMS自適應濾波算法及分析[J].文章中的算法。

　　這是因為EFLMS 算法自適應特性更強，其對參數設置的依賴程度更小，其步長調整更合理。

　　3.2 誤差仿真

　　誤差反映了算法的輸出信號和原信號之間的差別，達到誤差所用的迭代次數越少，說明算法的收斂速度越快，誤差值越小說明算法的越高，濾波效果越好。所以誤差值的在一定程度上反映了算法的性能。

　　圖3 和圖4 分別是EFLMS 算法的誤差變化曲線圖。隨著迭代次數的增加，兩個算法的誤差都逐漸變小，小到一定程度之后都趨于穩定，此時系統也趨于穩定。

　　圖3 中所示算法的誤差在迭代160 次左右達到穩定，圖4中的算法在迭代60次左右誤差達到穩定，顯然圖4的算法達到穩定誤差所需的次數更少，收斂速度更快，而且在系統穩定之后的誤差也更小，對信號的濾波效果更好。這是因為EFLMS算法能根據誤差的變化自適應調整步長的能力更強，在收斂階段誤差較大時其步長較大，所以其收斂速度很快；而在誤差變小之后調整步長更小，使系統獲得更高的。

　　可見，EFLMS算法的性能優異，無論在收斂速度還是在穩態誤差上均優于高鷹，謝勝利。一種變步長LMS自適應濾波算法及分析[J].文章中的算法。

　　4 結語

　　本文提出一種基于Sigmoid函數的變步長LMS自適應濾波算法--EFLMS算法。該算法通過引入誤差因子來調節參數，解決了Sigmoid函數參數需要手工設置的問題，使算法的步長調整策略更合理。在仿真平臺上對算法進行驗證，仿真結果表明，相對高鷹，謝勝利。一種變步長LMS自適應濾波算法及分析[J].文章中濾波算法，EFLMS算法在收斂速度更快，更高，驗證了算法的可行性和優越性。
