在當今汽車行業邁向更安全、更智能出行體驗的進程中，傳感技術的重要性愈發凸顯。車載毫米波雷達作為關鍵傳感器之一，憑借其高可靠性、高精度以及在多種光照和天氣條件下的出色工作能力，正逐漸成為主機廠的。隨著輔助駕駛技術的不斷發展，整車廠對雷達傳感器的數據吞吐量提出了更高的要求。本文將詳細探討相較于傳統 CAN FD 通信技術，CAN XL 在毫米波雷達系統中的技術優勢。

毫米波雷達的技術優勢

典型的駕駛輔助系統（ADAS）通常包含多種傳感器，如圖像傳感器（攝像頭）、激光雷達、超聲波傳感器和毫米波雷達，它們?cè)?ADAS 功能中都發揮著重要作用。與其他傳感器相比，毫米波雷達在某些應用場景中具有獨特的技術優勢。

• 全天候可靠性：攝像頭和激光雷達在惡劣天氣（如霧、雨或雪）中性能會大幅下降，而毫米波雷達傳感器在各種能見度條件下都能高效運行，確保了系統的可靠性。
• 遠距離探測與高分辨率：當前的 77 GHz 毫米波頻段支持更遠的探測范圍和更高的分辨率，使雷達能夠檢測和區分物體，為車輛提供更準確的環境信息。
• 穿透障礙物能力：毫米波雷達可以穿透霧氣、灰塵，甚至部分固體材料，這使其在復雜環境中具有顯著優勢，能夠更好地適應各種路況。
• 性價比高：相較于激光雷達，毫米波雷達傳感器在成本與性能之間提供了更好的平衡，成為大眾市場車輛的理想選擇。它能夠在保證性能的前提下，降低整車的成本。

推動毫米波雷達數據輸出增長的關鍵因素

毫米波雷達能夠?qū)崟r(shí)生成高分辨率數據，通常以點云數據（Location）、目標（Object）的形式輸出。其關鍵參數包括距離、速度與角度，檢測到的目標均包含其距離、相對速度和入射角。根據雷達架構，傳感器可在每幀生成數百至數千個數據點，通常每幀刷新率為 50 毫秒（Cycle Time，即兩次測量間隔時間）。毫米波雷達的數據輸出量和帶寬提升受到多個關鍵因素的推動。

• 更高的物體分辨率與分類能力：先進的 ADAS 和自動駕駛系統需要更精細的物體檢測和分辨能力，例如行人、自行車、車輛之間的識別，這就要求毫米波雷達提供更詳細的數據，以滿足系統對環境感知的需求。
• 更快的安全決策：自動緊急制動（AEB）、行人碰撞預警（PCW）、車道偏離預警（LDW）等功能需要較短的響應時間，這就需要雷達處理更多數據并通過更高速的通訊鏈路傳至上層域控制器，以減少延遲，確保車輛的行駛安全。
• 4D 成像雷達：新一代 4D 成像雷達系統需要提供更豐富的細節，如垂向探測能力，這是推動數據吞吐量和帶寬增加的關鍵因素之一，能夠?yàn)樽詣?dòng)駕駛系統提供更全面的環境信息。
• 與 AI 和機器學習的傳感器融合：自動駕駛系統依賴 AI 驅動的傳感器融合，要求更全面的原始雷達數據，以優化環境感知模型，提高系統的智能決策能力。

CAN XL 通信技術在傳感器領域的技術優勢

CAN XL 是第三代 CAN 通信協議，它保留了 CAN 成本低、效率高、魯棒性強等傳統特性。同時，針對 20 Mbit/s 的高速通信場景，CAN XL 提供了大容量的有效載荷（payload 支持 2048 Byte），增強了信息安全和功能安全特性。

CAN XL 可以與 CAN FD 兼容組成速率小于 8 Mbit/s 的混合 CAN 網絡，即在同一條 CAN 總線上同時傳輸 2 種速率的 CAN 報文：CAN FD 和 CAN XL。這種兼容性提升了主機廠在設計電子電氣架構時的靈活性，允許僅升級部分節點至 CAN XL，其他節點保持 CAN FD 通訊。當用戶對 CAN 的速率有更高要求時，可以部署純 CAN XL 的網絡，即 CAN 總線的所有節點均傳輸 CAN XL 報文，在這種場景下總線網絡的速率可達到 20 Mbit/s。

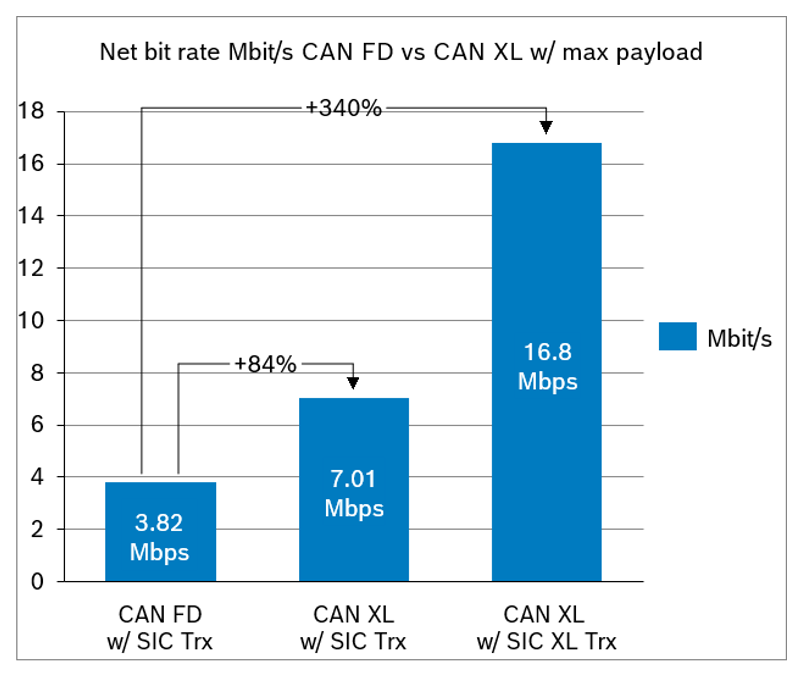

CAN FD 和 CAN XL 傳輸效率（凈比特率）對比

下方圖表展示了采用 CAN SIC 收發器（8 Mbit/s 速率的數據段）的 CAN FD 和 CAN XL 通信協議，以及采用 CAN SIC XL 收發器（20 Mbit/s 速率的數據段）的 CAN XL 通信協議，三者在凈比特率方面的優勢。在相同收發器與成本條件下，CAN XL 相比 CAN FD 可實現凈比特率性能提升 84%；若采用 CAN SIC XL 收發器的 CAN XL 方案，其性能較 CAN FD 提升高達 340%。
