PCB 是英文 Printed Circuit Board 的縮寫，中文名稱為印制電路板，又稱印刷電路板、印刷線路板，它是電子元器件電氣連接的重要提供者。在電子設備中，PCB 就如同人體的神經系統，將各個電子元器件緊密連接起來，確保設備的正常運行。
根據基板材料的不同，PCB 可分為高頻微波板、金屬基板（如鋁基板、鐵基板、銅基板）、雙面板及多層板等。不同類型的 PCB 板具有各自獨特的性能和應用場景。例如，高頻微波板適用于高頻信號傳輸?shù)膱?chǎng)合，而金屬基板則具有良好的散熱性能，常用于功率較大的電子設備中。

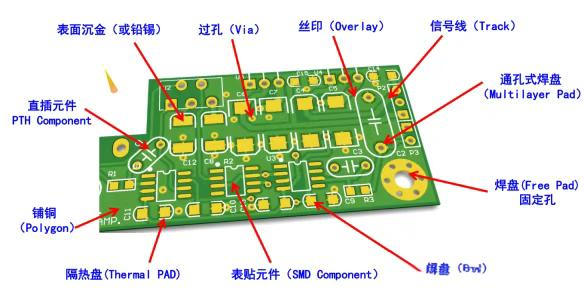

- 導線：導線（Track）具有和原理圖對應的網絡連接關系，導線帶有網標（NetLable），對應電路圖結點。在布線時，導線可以被自動推擠、環繞等，但需要注意的是，導線通過結點連接，沒有結點的地方，布線時不允許導線有物理交叉連接。這是為了保證電路的電氣性能和穩定性，避免信號干擾和短路等問題。

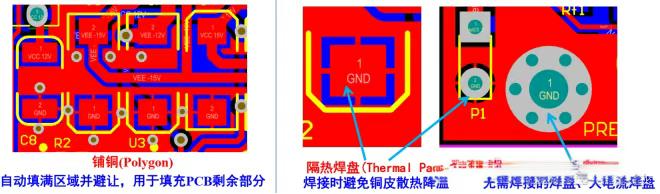

- 鋪銅：通過一整塊銅皮對網絡進行連接，在布線完成后，用銅皮填滿 PCB 的剩余部分，通常用于地（GND）和電源（POWER）。由于銅皮面積很大，散熱效果會比較可觀。此外，鋪銅還可以降低電路的阻抗，提高信號的傳輸質量。
- 過孔
- 過孔的作用
- 電氣連接：過孔可以用于將不同層面的電路連接起來，使得電路板能夠在不同的層次上進行有效的信號和電源傳輸。一般來說，PCB 分為兩層，每增加一層，成本就會劇增。因此，在設計時需要根據實際需求合理選擇層數。
- 器件固定或定位：過孔可以用作固定電子部件的位置，如電阻、電容等，確保其在電路板上的正確布局。
- 過孔的分類

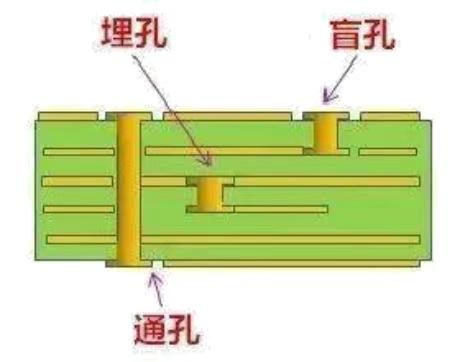

- 通孔：常見和簡單的 PCB 過孔是通孔過孔，通孔是從 PCB 的上層鉆到底層的機械鉆孔。
- 盲孔：盲孔是激光鉆孔的一種，是從 PCB 的上層或底層到內層鉆孔和電鍍的孔。
- 埋孔：埋孔可以是激光鉆孔也可以是機械鉆孔，指位于印刷線路板內層的連接孔，它不會延伸到線路板的表面。不過，埋孔的開銷很高，在設計時需要謹慎使用。
- 焊盤：元件通過 PCB 上的引線孔，用焊錫焊接固定在 PCB 上，印制導線把焊盤連接起來，實現元件在電路中的電氣連接，引線孔及周圍的銅箔則稱為焊盤。焊盤的大小和形狀會影響元件的焊接質量和穩定性，在設計時需要根據元件的類型和尺寸進行合理設計。
- 絲?。航z印是指在電子線路板（Printed Circuit Board）上印刷的信息，如文字、標志、圖形等。這些絲印具有重要的功能，它們可以幫助標識電子元件的位置、數值、型號等信息，以及元件的方向和正確的安裝方式。絲印的清晰和準確對于電路板的組裝和調試非常重要。
- 阻焊：在銅層上面覆蓋油墨層，油墨層覆蓋住銅層上面不需要焊接的線路，防止 PCB 上的線路和其它的金屬、焊錫或者其它的導電物體接觸導致短路，起到絕緣及保護銅層作用，選擇性露出焊接需要的銅 PAD、IC 等。阻焊層的質量直接影響到電路板的焊接質量和可靠性。
- 材料組成：PCB 材料的組成主要由 PP 半固態片和 Core 芯板兩部分組成，這就構成了所看到的綠色、紅色或者黑色等的板子，再加上敷銅線路層、器件，就構成了電路板。不同的材料選擇會影響電路板的性能和成本，在設計時需要綜合考慮。
- 層數選擇：PCB 版至少有兩層電路板，實際中可根據需要增加層數，但為了節約成本，一般非必要情況使用兩層 PCB 即可。在確定層數時，需要考慮電路的復雜度、信號的完整性和散熱要求等因素。
- 軟件層分類：一般 PCB 制圖軟件對 PCB 層有如下幾種分類（包括但不限于，不同軟件定義可能不同）。
- 信號層（Signal layer）：包括頂層、底層、中間層，各層之間可以通過通孔、盲孔和埋孔實現互相連接。一層信號層可視作一層電路板。信號層的合理布局對于信號的傳輸和抗干擾能力至關重要。

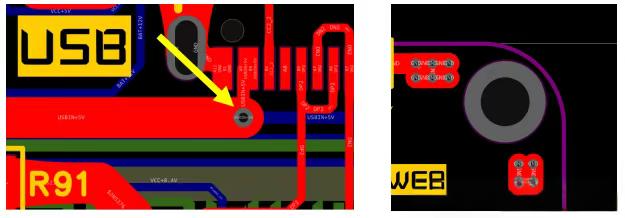

- 絲印層：采用絲網印刷工藝涂印，作為裝配圖、注釋標記、Logo，也可作為切割、裝配標記。并非電路板層，僅體現在頂面和底面，頂層絲印黃色表示，底層絲印綠色表示。絲印層的設計需要清晰、準確，以便于電路板的組裝和調試。
- 阻焊層：阻焊層標注的區域在實物中體現為裸露的金屬，其內部填充的區域不會被綠油覆蓋，元件引腳的阻焊層會比焊盤稍大些，工程師可在此區域焊接。大電流導線可以用阻焊層裸露出來搪焊錫加厚。并非電路板層，僅體現在頂面和底面。阻焊層的設計需要根據焊接工藝和元件的要求進行合理規劃。
- 錫膏層：錫膏層覆蓋區域可涂布錫膏，開鋼網時便是根據錫膏層進行開孔的，回流焊時錫膏層覆蓋區域便會被涂上錫膏。并非電路板層，僅體現在頂面和底面。錫膏層的設計直接影響到元件的焊接質量。
- 多層：在多層上畫的實體分布在 PCB 板的每一層，常用于直插焊盤、過孔等，需要穿透每個層用于焊盤時，可定義電鍍孔（PTH）和非電鍍孔（NPTH）。多層的設計需要考慮到元件的安裝和電氣連接要求。
- 機械層（mechanical）：機械層是定義整個 PCB 板的外觀的，它一般用于設置電路板的外形尺寸、數據標記、對齊標記、裝配說明以及其它的機械信息。并非電路板層。機械層的設計需要符合電路板的安裝和使用要求。
- 板框?qū)樱簶?biāo)注板框尺寸的圖層。并非電路板層。板框?qū)拥脑O(shè)計需要準確反映電路板的實際尺寸。
