在電子制造領域，PCB（印制電路板）制作工藝至關重要，不同的制作工藝有著各自獨特的流程細節。本文將詳細介紹幾種常見的 PCB 制作工藝。

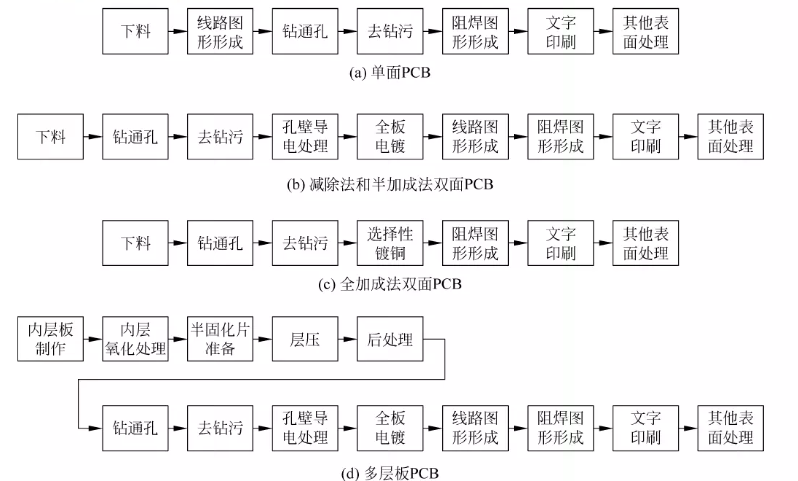

半加成法雙面 PCB 制作工藝

半加成法雙面 PCB 工藝具有很強的代表性，其他類型的 PCB 工藝可參考該工藝，并通過對部分工藝步驟和方法進行調整而得到。

1. 下料：將大面積的原材料切割成所需的工作尺寸，為后續的加工做好準備。
2. 鉆通孔：通孔有兩個重要作用，一是作為各層之間的電氣連接通道，二是用于插裝器件（如集成電路、電子元件、電容等）的固定或定位。目前，印制電路板通孔的加工方式多樣，包括數控機械鉆孔、機械沖孔、等離子體蝕孔、激光鉆孔、化學蝕孔等。其中，化學蝕孔方法相比等離子體蝕孔和激光蝕孔更經濟，能夠蝕刻出 50μm 以下的小孔，但該方法適用的材料范圍較窄，主要針對聚酰亞胺材料，常用于柔性電路板的加工。
3. 去鉆污：在 PCB 鉆孔過程中，會有鉆屑?xì)埩粼诳變?nèi)，且高溫會使鉆屑與孔壁緊密黏結。板材越厚、孔徑越小，殘留的鉆屑就越多。這些鉆屑若不清除或清除不徹底，會嚴重影響化學沉銅的結合力，甚至可能導致塞孔、孔內開路等致命缺陷。
4. 孔金屬化中的孔壁導電處理
   • 化學鍍銅：化學鍍銅的流程包含前處理與化學鍍銅兩個環節。前處理是用活化劑對孔壁進行處理，使絕緣基材表面吸附一層活性粒子（通常為金屬鈀粒子）；隨后，銅離子在這些活性金屬鈀粒子上被還原，而還原產生的金屬銅晶核自身又會成為銅離子的催化層，使銅的還原反應能在這些新的銅晶核表面持續進行。除了直接鍍制厚銅的情況外，通常會在化學鍍銅的基礎上進行電鍍銅，以實現層間的可靠互連和性能更優的布線。
   • 直接電鍍銅的孔壁導電處理：化學鍍銅工藝存在一些不足，如鍍液管理難度大、鍍前處理繁瑣、沉銅速度慢等。因此，直接電鍍工藝應運而生。直接電鍍技術主要涵蓋三種工藝路徑：以鈀鹽或鈀系化合物作為導電基材；以導電高分子聚合物作為導電基材；以炭黑 - 石墨粉導電膜作為導電基材（俗稱黑孔工藝）。完成上述任意一種孔壁導電處理后，即可進入全板電鍍階段。
5. 全板電鍍銅：鍍銅技術適用于全板電鍍與圖形電鍍兩大場景，全板電鍍銅緊隨孔壁導電處理之后進行?；瘜W(xué)鍍銅后的全板電鍍銅，其功能是保護新沉積的化學銅層，并對孔內化學銅層進行加厚處理。鍍液各組分包括硫酸銅、硫酸和添加劑，它們各自發揮著重要作用。
6. 圖形轉移與線路制作：半加成法通過圖形電鍍蝕刻工藝完成圖形轉移與線路制作。先經光刻工藝制作電鍍窗口，電鍍銅與錫后剝離光阻層，以電鍍錫層為掩膜蝕刻非圖形區域的薄銅層，終去除錫層露出銅線路圖形。

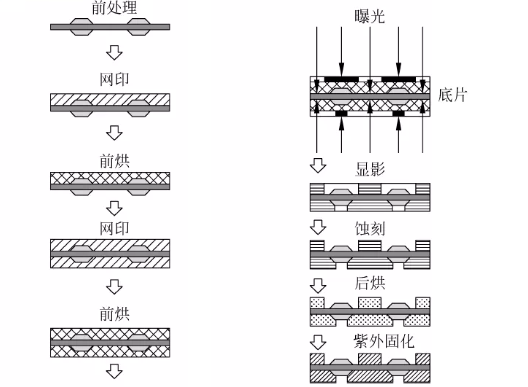

7. 阻焊圖形制備：目前，液態感光型阻焊油墨應用為普遍。其制備流程包括表面預處理、涂覆工藝、初步烘干、曝光處理、顯影操作和后段固化。
8. 文字印刷：目前行業內存在兩種工藝安排，部分將文字印刷置于噴錫工序之后，部分則放在噴錫之前。文字油墨按固化方式分為熱固化型與紫外固化型兩類。
9. 其他表面處理：表面處理包含多種工藝方法，其中以表面噴錫為常見。噴錫可防止裸銅表面氧化，維持良好的可焊性。此外，還包括熱熔錫鉛、有機防焊膜、化學鍍錫、化學鍍銀、化學鍍鎳金、電鍍鎳金等工藝。同一 PCB 的不同區域可采用不同表面處理工藝。




減除法雙面 PCB 制作工藝

典型的減除法雙面 PCB 制作工藝與半加成法的差異在于，減除法通過掩膜腐蝕形成線路圖形，半加成法則依靠圖形電鍍實現。其制作工藝步驟如下：

1. 基材裁切：準備合適的基材。
2. 通孔鉆孔：鉆出所需的通孔。
3. 鉆污清除：去除鉆孔產生的鉆污。
4. 孔壁導電處理：使孔壁具備導電性能。
5. 全板電鍍：可通過較厚銅箔獲得較厚的銅貼膜層，也可通過全板電鍍實現導電層的加厚。

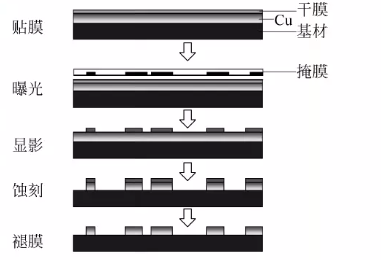

6. 圖形轉移與線路形成：可采用光刻與刻蝕工藝或絲網印刷蝕刻工藝。光刻與刻蝕工藝通過照相底版完成曝光、顯影、堅膜處理后，經蝕刻工序得到電路圖形；絲網印刷蝕刻工藝?yán)镁W(wǎng)版的圖形區域網孔滲透油墨，形成蝕刻掩膜。
7. 板面處理：包括涂覆阻焊膜和印制標識文字。
8. 其他表面處理：與半加成法類似。




單面印制電路板制作工藝

單面印制電路板的制作流程可參考減除法雙面板工藝，但存在顯著差異。單面 PCB 的鉆孔工序通常安排在圖形轉移與蝕刻完成后，且無需進行孔金屬化處理，對鉆污清除的要求也低于雙面板。

加成法雙面 PCB 制作工藝

加成法雙面 PCB 制作流程如下：

1. 基材裁切：選用無銅箔的基材。
2. 鉆通孔：鉆出通孔。
3. 清除鉆污：去除鉆污。
4. 選擇性鍍銅：可采用化學鍍厚銅或選擇性直接電鍍工藝?；瘜W(xué)鍍厚銅完全依靠化學沉銅形成電路圖形及孔金屬化互連，適用于超精細線路制作，但成本較高；選擇性直接電鍍工藝僅在目標孔位及布線區域?qū)崿F(xiàn)電鍍。
5. 形成阻焊圖形：制作阻焊圖形。
6. 印制標識文字：印制標識文字。
7. 其他表面處理：進行表面處理。

不同的 PCB 制作工藝各有優劣，在實際應用中，需要根據具體的需求和產品特點選擇合適的工藝，以確保 PCB 的質量和性能。
