本例介紹的數控直流穩壓電源電路，使用控制按鈕來選擇輸出電壓 (1·5-15V步迸式變化)的高低，采用發光二極管來指示輸出電壓值，具有調節方便、顯示直觀等特點。
　　電路工作原理

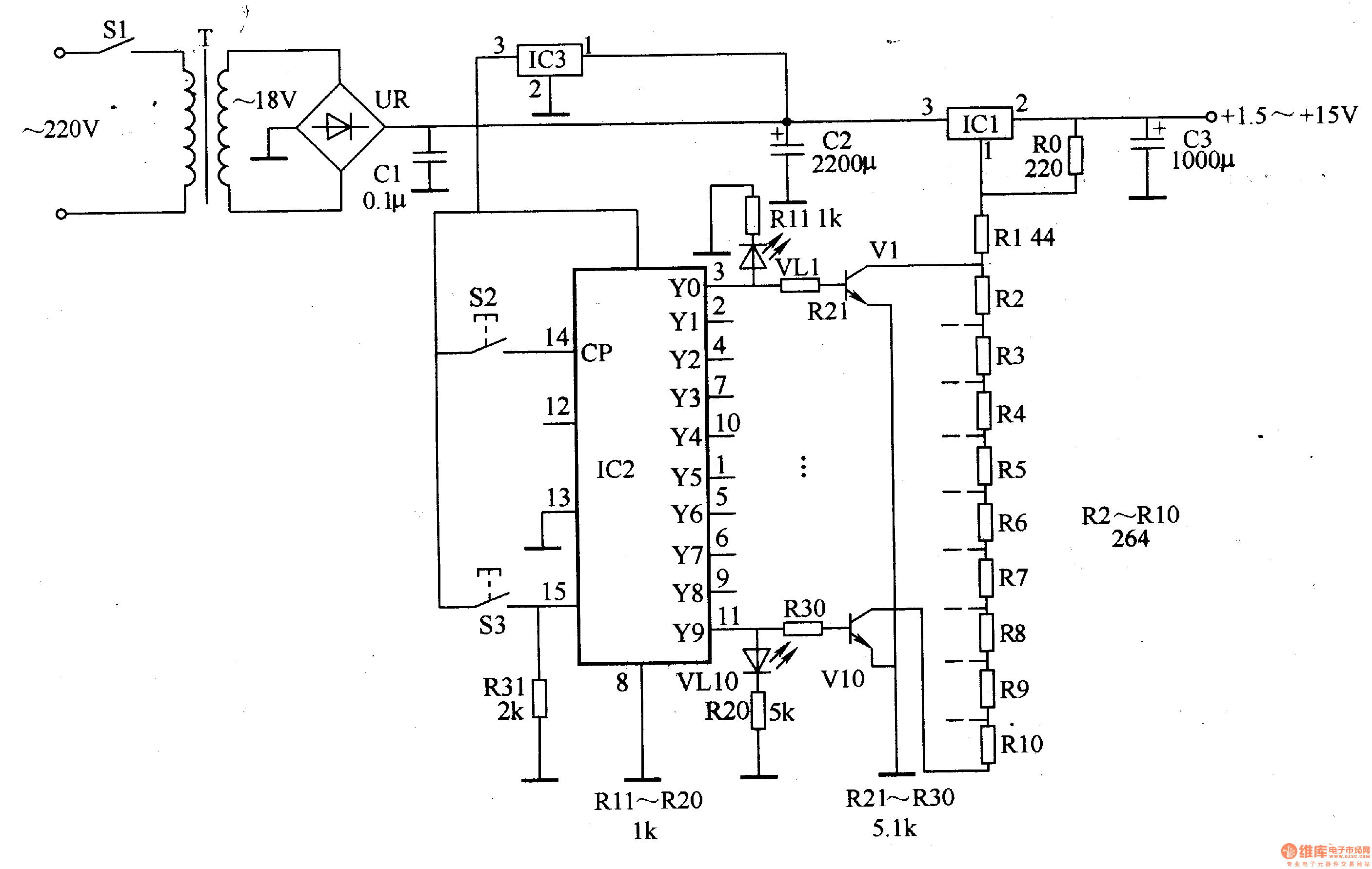

　　該數控直流穩壓電源電路由穩壓電路和輸出電壓控制電路組成，如圖5-24所示。

　　穩壓電路由電源開關Sl、電源變壓器T、整流橋堆UR、電容器Cl-C3、三端穩壓集成電路lCl、lC3和電阻器RO-RlO等組成。
　　輸出電壓控制電路由控制按鈕S2、復位按鈕S3、電阻器Rll-R3l、晶體管Vl-VIO、發光二極管VLl-VLlO和十進制計數/分配器集成電路IC2等組成。限于篇幅，電路中Rl2-Rl9、R22-R29、VL2-VL9和V2-V9末畫出。
     接通Sl，交流220V電壓經T降壓、UR整流、Cl和C2濾波后，一路作為穩壓輸人電壓加至ICl的3腳，經ICl穩壓后輸出;另一路經lC3穩壓為+9V，作為IC2的工作電源。
　　IC2在通電復位后，其YO端 (3腳)輸出高電平，使Vl導通，Rl經Vl的導通內阻接地，而接人穩壓電路 (R2-RlO經Vl的導通內阻對地短路)使ICl穩壓后的輸出電壓為+1.5V;同時VLl點亮，指示輸出電壓值為+1.5V。
　　按動一下S2，lC2的CP端 (14腳)輸大一個高電平脈沖，IC2開始計數，其Yl端輸出高電平，使V2導通，Rl和R2接人穩壓電路 (R3-RlO經V2的導通內阻接地短路)，lCl的輸出電壓升至+3V，VL2點亮;與此同時，lC2的YO端變?yōu)榈碗娖剑琕l截止，VLl熄滅。
　　連續按動S2，lC2的YO-Y9輸出端將依次輪流輸出高電平，ICl的輸出電壓以1·5V步迸升高，同時相應的發光二極管點亮，指示出輸出電壓值。當IC2的Yg端輸出高電平時，VlO導通，Rl-RlO全部接入穩壓電路，lCl的輸出電壓為+1.5V;同時VLlO點亮，指示輸出電壓為+l5V。
　　按動復位按鈕S3后，IC2強制復位，其M端輸出高電平，ICl的輸出電壓為+1·5V。
　　改變RO-RlO的阻值，可改變穩壓輸出電壓的高低。
　　元器件選擇
　　RO-RlO均選用1/2W精密金屬膜電阻器;Rll-R31選用1/4W金屬膜電阻器或碳膜電  Cl和C2均選用鋁電解電容器，Cl的耐壓值為35V，C2的耐壓值為25V。
　　VLl-VLlO選用φ3mm或φ5mm的發光二極管。
　　UR選用2A、5OV的整流橋堆。
　　Vl-VlO均選用S805O或C8050、3DG8050型硅NPN晶體管。
　　ICl選用LM317型三端可調穩壓集成電路;IC2選用CD4017或MCl4017型十進制計數/分配器集成電路;IC3選用LM7809或CW7809型三端穩壓集成電路。
　　T選用lOW、二次電壓為18V的電源變壓器。

　　S1選用250V、觸頭電流容量為SA的電源開關;S2和S3均選用微型動合按鈕。
