本例介紹的家用地震報警器，能在地震發生時發出聲光報警，同時還能將專用照明燈點亮，便于用戶快速轉移。
　　電路工作原理

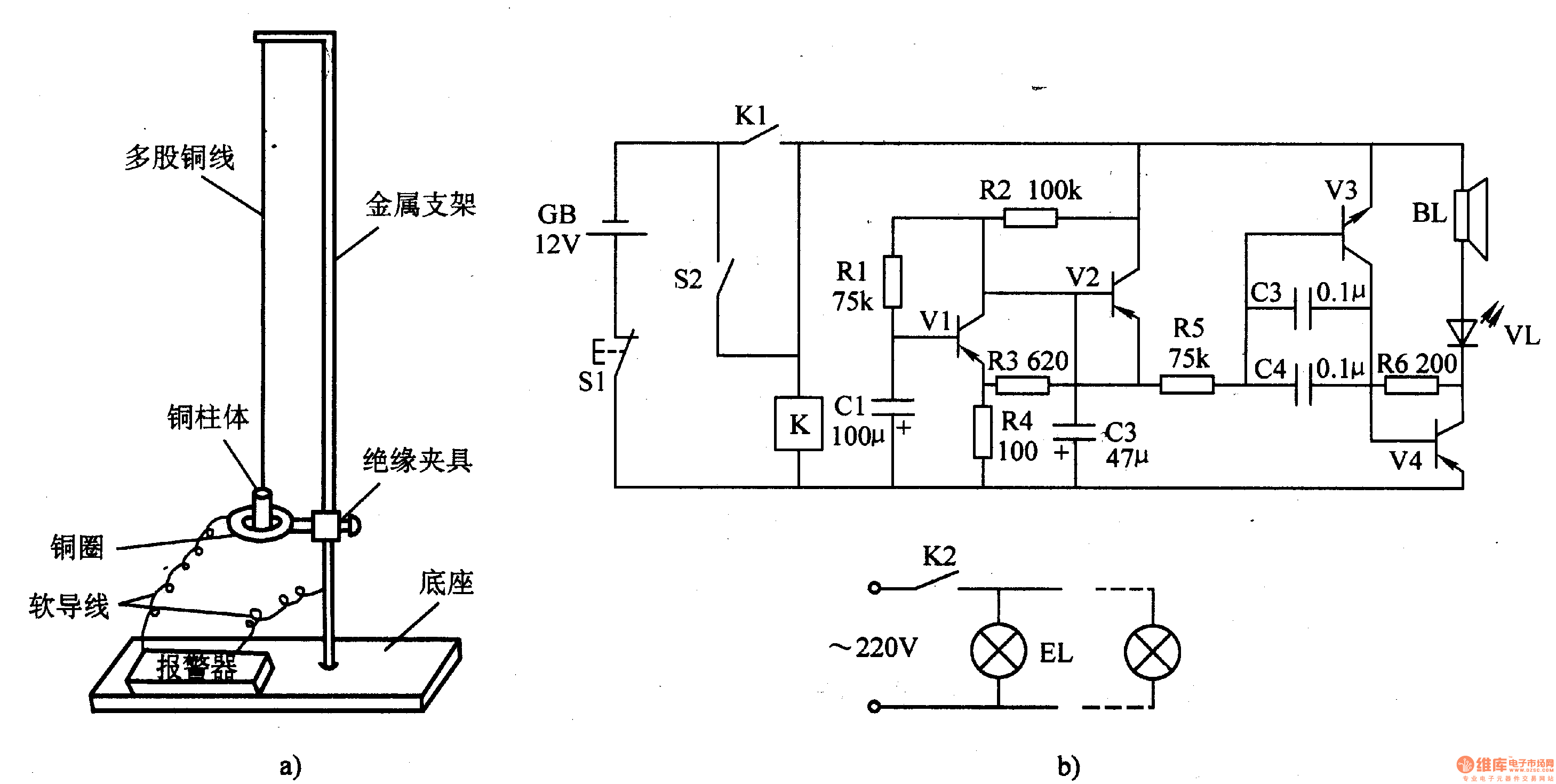

　　該家用地震報警器電路由觸發控制電路、超低頻振蕩器、音頻振蕩器和照明電路組成，如圖6-198所示。

　　觸發控制電路由檢測開關S2(由銅柱體和銅圈構成)和繼電器K組成。
　　超低頻振蕩器由晶體管Vl、V2、電阻器Rl-R4和電容器Cl、C2組成。
　　音頻振蕩器由晶體管V3、V4、電阻器R5、R6和電容器C3、C4組成。
　　照明電路由K的動合觸點K2和照明燈EL組成。
　　平時，多股銅線懸吊的銅柱體與銅圈不接觸，相當于S2處于斷開狀態，繼電器K不吸合，音頻振蕩器和超低頻振蕩器不工作，BL不發聲，VL不發光，照明燈BL也不亮。
　　當有地震活動時，在地震縱波的沖擊下，銅柱體會擺動并與銅圈相碰 (相當于S2接通)，使K通電吸合，其動合觸點Kl接通后使K自鎖，超低頻振蕩器和音頻振蕩器均通電工作，超低頻振蕩信號對音頻振蕩信號進行調制，使BL發出報警聲，VL隨著報警聲而同步閃亮。同時，K的動合觸K2將照明燈EL的電源接通，EL點亮。
　　調整R6的阻值，可改變報警聲的音調及VL的閃光頻率。
　　按下S1，即可解除報警。
　　元器件選擇
　　Rl-R6選用1/4W金屬膜電阻器或碳膜電阻器。
　　Cl和C2均選用耐壓值為16V的鋁電解電容器;C3和餅選用滌綸電容器或獨石電容器。
　　VL選用φ5n咖的紅色高亮度發光二極管。
　　Vl和V2選用S9012或3CGl4、3CG2l、S8550型硅PNP晶體管;V3選用3DG6或S9013型硅NPN晶體管;V4選用3AX81或3AX63型鍺PNP晶體管 (應加裝散熱片)。
　　BL選用0·25W、8n的動圈式揚聲器。
　　K選用JRX-l3F型l2V直流繼電器。
　　EL選用40-1OOW的白熾燈泡，也可用多只l5W的燈泡并聯使用。
　　S1選用動斷按鈕。
　　GB使用l2V疊層電池或微型免維護蓄電池。
