單片彩色掃描儀的典型電路圖(單片彩色掃描儀LM9832)

出處：likee 發布于：2009-01-15 00:00:00 | 2167 次閱讀

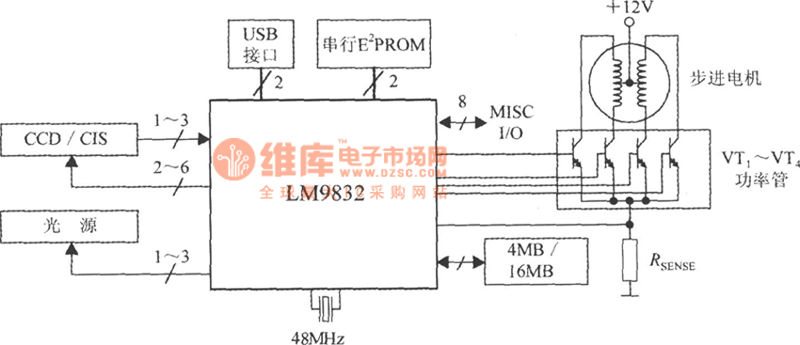

　　由LM9832構成單片彩色掃描儀的典型電路如圖所示。圖中的RSENSE為步進電機的電流測電阻。VT1~VT4為外部驅動管。LM9832使用USB接口，數據通過D+和D-引腳接收和發送。這些數據為3V差分信號。LM9832的D+和D-引腳與單片彩色掃描儀的USB連接器之間的電路，如下圖所示。R1和R2分別為兩條數據線上的限流電阻。C1和C2為消噪電容。R3為上拉電阻，R4為下拉電阻

單片彩色掃描儀的晶振電路：

單片彩色掃描LM9832步進電機控制電路：
