調頻中頻放大集成電路圖
出處：王曉明 發布于：2009-02-03 00:00:00 | 1743 次閱讀
AN278是日本松下公司生產的調頻中頻放大集成電路，應用于家用音響及調頻收音機中作FM收音中頻放大。
1.AN278內電路方框圖及5引腳功能
AN278集成塊的特點是:內含限幅器電平誤差小，對稱性好;第二級和第三級直接耦合，亦可與瓷濾波器連接:鎖相環多路工作時，限幅器能提供足夠的電平;可接調諧指示電路等。
AN278集成電路采用單列9腳直插式封裝，其集成電路的弓腳功能及數據見表1所列。
2．AN278主要參數
(1)極限使用參數?！ ≡赥a=25℃時，電源電壓Vcc=I2V:電源電流Io=22mA。允許功耗PD=27OmW。
(2)主要電參數?！ ≡赩cc=9V，Ta=25℃條件下，有以下主要電參數。
·電路總電流Icc 當Vi=0時，值為12.9mA，最小值為8mA，典型值為10.5mA。
·輸出電流Io 當Vi=0時，值為2.9mA，最小值為1.9mA，典型值為2.4mA。
·電壓增益Gv 當Vi=40dBμV，f=10.7MHz時，值為77.5dB，最小值為72.5dB，典型值為75dB。
·輸出電壓吃 當Vi=8OdBμV時，最小值為0.gV，典型值為1.lV
3.AN278典型應用電路圖

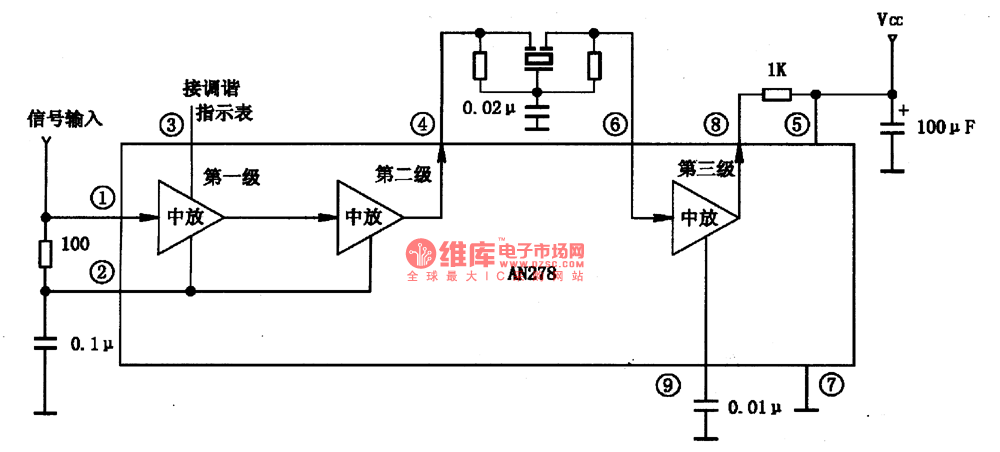

AN4278集成塊的典型應用電路如圖2所示。
4.電路工作過程
FM中頻信號從AN278①腳輸入，經兩級中放電路放大后從④腳輸出，經陶瓷濾波器選頻后從⑥腳進入第三級中放，放大后從⑧腳輸出，去后級電路。
5.故障檢修提示
AV278組成的FM中放電路較簡單，當其出現問題時，會導致FM波段收音無聲或異常，檢修時，可先測肘AV278⑤腳供電是否正常。供電正常后，再用一只100-500pF間的電容并接在0、0腳間，看收音
能否恢復，如出現聲音，則為陶瓷濾波器失效。
