熱釋電傳感器的電動機控制電路圖
出處：manbo789 發布于：2009-02-03 00:00:00 | 1740 次閱讀

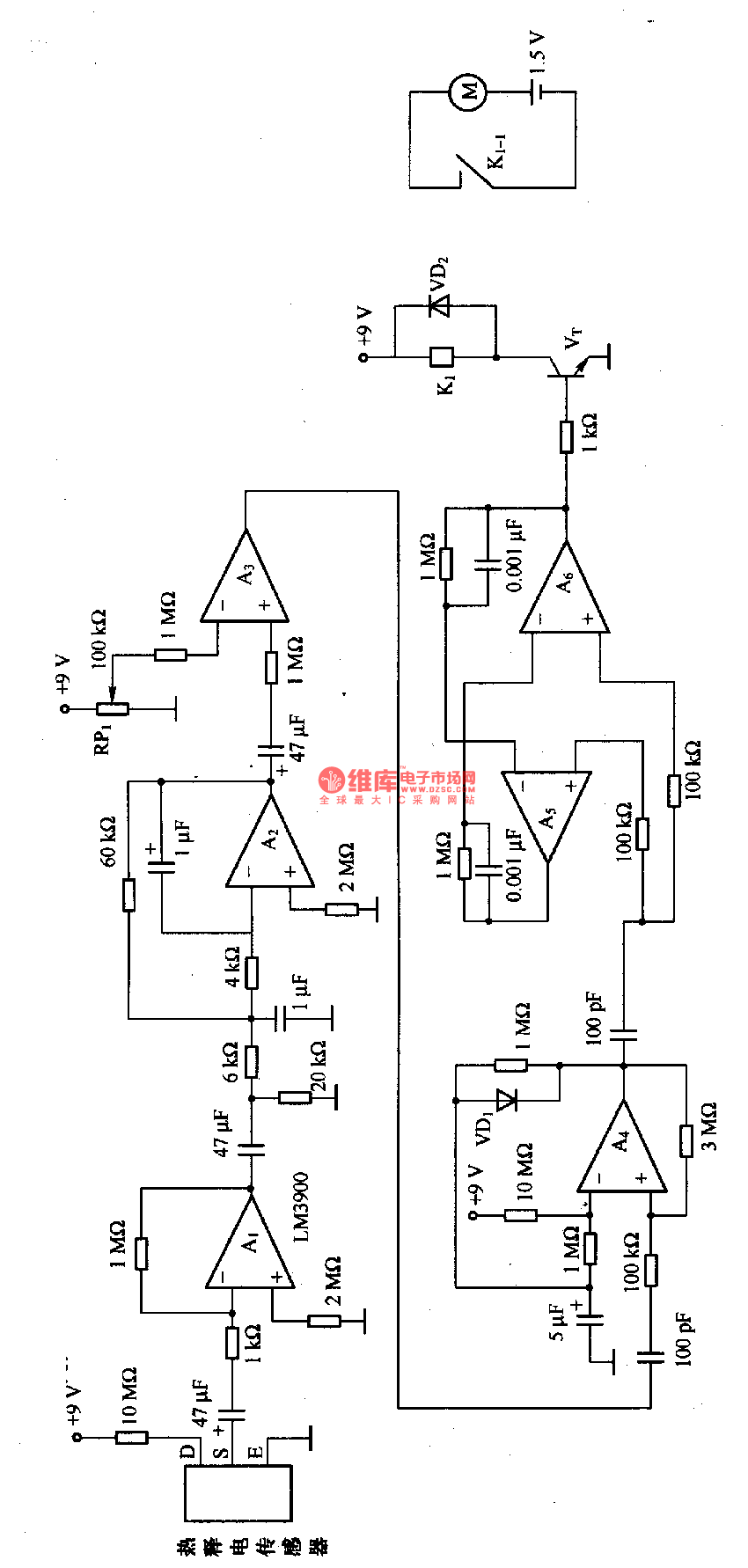

本圖是熱釋電傳感器的電動機控制電路。電路中，Al是增益為60dB放大器電路，它將熱釋電傳感器的微弱信號進行放大;也是截止頻率為10Hz的有源濾波器，主要用于濾除噪聲與紋波;A3為比較器電路，比較值由RP1根據需要進行設定，A3輸出恒定電平的信號;A4為單穩態多諧振蕩器，用于當接入多個熱釋電傳感器時，確保在一定時間內電路僅對一個傳感器的輸出信號有響應;A5和A6為觸發器電路，其輸出決定電動機的工作方式;VT和繼電器為電動機驅動電路，當觸發器輸出高電平時，VT導通，繼電器Kl動作，其觸點K1一1接通電動機電源并使其轉動;反之，電動機停轉。
