CXP912032-單片微電腦集成電路圖

出處：mgf006 發布于：2009-02-12 00:00:00 | 1642 次閱讀

　　CXP912032是索尼公司專為索尼生產的KHM-210AAA型璐明DVD機芯電路開發的16位CMOS單片微電腦集成電路。

　　1、功能特點
　　CXP912032集成電路內含SPC9O0 16位CPU、1281KB的ROM和6144的RAM，功能強大。還沒有串行接口單元，8bitA/D與D/A變換器、14bitPWM、中斷控制器和伺服控制電路及時鐘電路等，其集成塊的內電路方框圖如圖1-1所示。

　　　　　　　　　　　　　　　　　圖1-1 CXP912032集成塊的內電路方框圖

　　2、引腳功能及數據
　　CXP912032集成電路采用100腳QFP封裝方式，其集成電路的引腳功能及數據見表1-2所列。

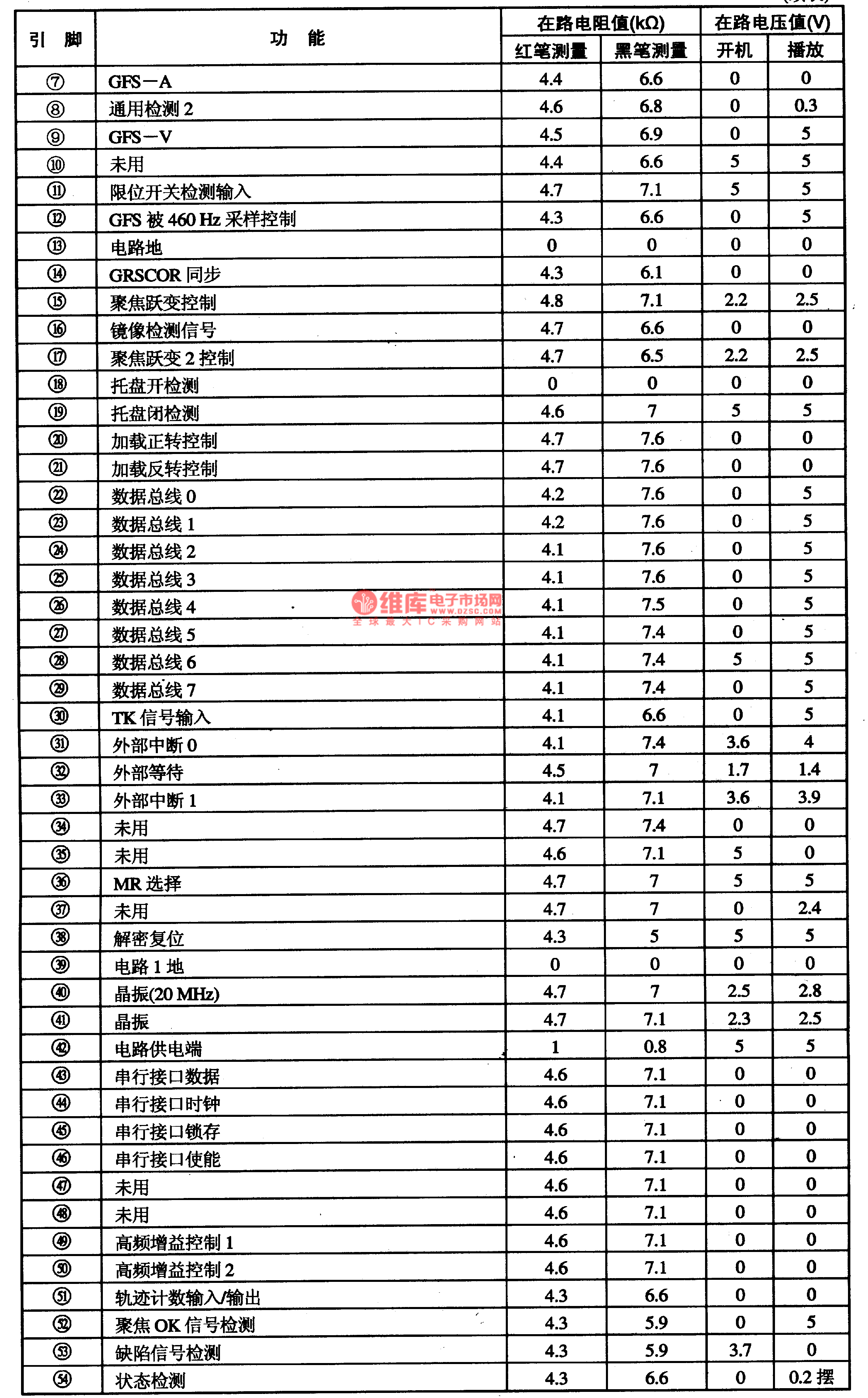

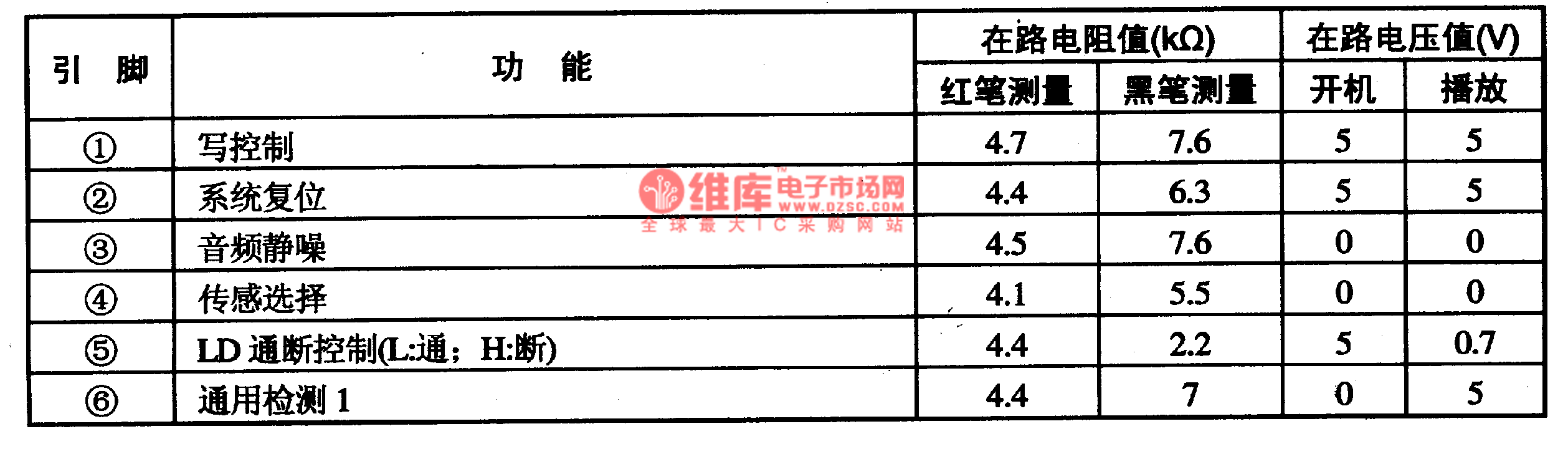

　　　　　　　　　　　　　　　　　表1-2 CXP912032集成電路的引腳功能及數據

　　　　　　　　　　　　　　　　　　　　　
