光接收電路圖
出處：pmf011 發布于：2009-02-26 00:00:00 | 5886 次閱讀

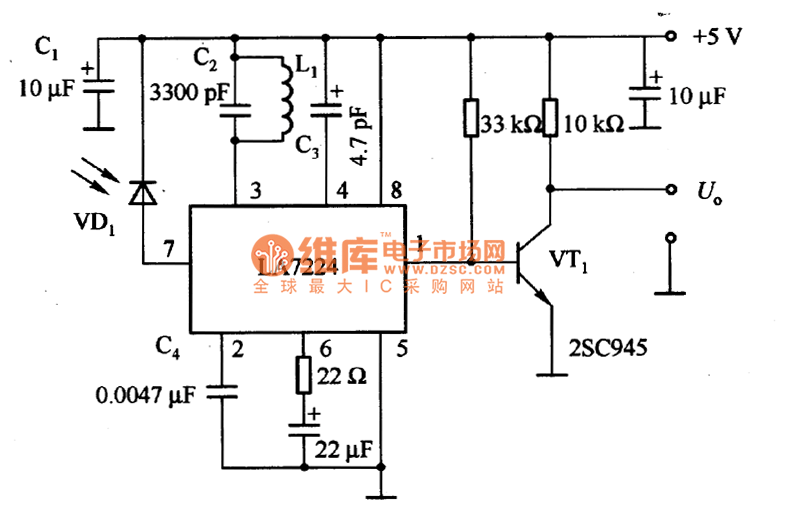

本圖是光接收電路。圖是紅外光接收電路。電路中LA7224是一種將接收信號所需的前置放大器、峰值保持電路、積分電路等集成于同一芯片的集成電路。用由L和G2構成的諧振回路取出載波，經限幅電路對其進行峰值保持(C3)，從而改善電路的S/N。C4為積分電容，根據廠家推薦，選用的容量為0.0047μF。LA7224的1腳輸出0.3V時，VTl截止，輸出U。為高電平。
圖1由光電藕合器等構成的交流控制電路
圖1(b)也是紅外光接收電路。電路中，R2和諧振回路(由L和C1構成)的Q值越大，增益越高。這種電路可用于紅外光，還可以與光纖連接用做有線遙控電路，而且能進行多路傳輸，還能與發射、接收控制的大規模集成電路配合使用。
圖1(c)是采用光電晶體管VT2的光接收電路。電路中，VT2的發射極電流與入射光的強度成比例。若入射外來光，VT1有基極電流流通，集電極電壓下降，便VT2的基極偏置降低，從而成為自偏置電路。若無外來光，只有調制光入射時，其強度被反饋，因此工作穩定。R3和C1為平滑電路，只允許外來光通過。
