MC68HCO5C4P-通信單片微電腦集成電路圖
出處：zhangmike 發布于：2009-03-06 00:00:00 | 1469 次閱讀
MC68HCO5C4P是摩托羅拉公司生產的通信單片微電腦集成電路，在無繩電話機中應用較廣泛。通常作為主機控制芯片。
1·功能特點
MC68HCO5C4P集成電路與MC68HCO5C4集成塊僅是多了一個后綴P，但兩者的部分弓腳功能定義卻不同，兩者不能直接互換。
MC68HCO5C4P是在MC68HCO5C4的基礎上改進而得到的，它們之間的大部分功能基本是相同的，見MC68HCO5C4功能特點中的說明。
2·引腳功能及數據
MC68HCO5C4P集成電路采用40腳封裝萬式，通常與MC68HC5Pl配套使用，其集成電路的引腳功能及數據見表1所列。

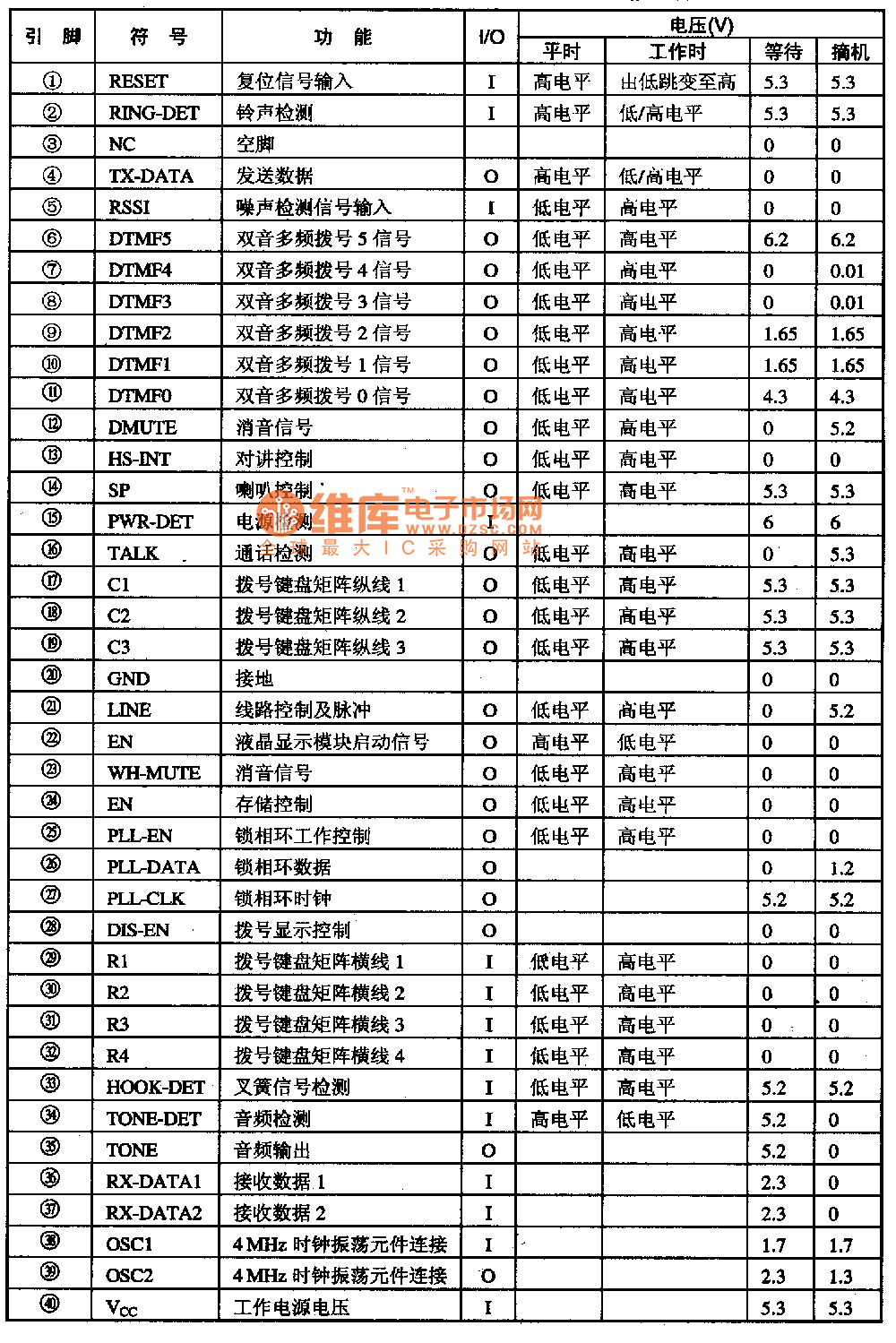

表1 MC68HCO5C4P集成電路的引腳功能及數據
