P5346003 通信單片微腦集成電路圖
出處：conwh 發布于：2009-03-18 00:00:00 | 1265 次閱讀
P5346003是塊通信用單片微電腦集成電路，廣泛應用于來電顯示電話機中。
1.功能特點
PS346003集成電路內部主要有以下功能電路:FSK移頻鍵控解碼器(該解碼器符合 BlLL202和ITU-TV23標準);LCD液晶顯示驅動及控制電路，可直接驅動LCD液晶屏;DTMF雙音多頻信號發生器，可以實現雙音多頻撥號及受軟件控制的音頻信號輸出;咆池低電壓檢測電路:軟件控制的省電模式控制電路。
2.引腳功能及數據
P5346003集成電路采用30腳封裝，且直接封裝在印制電路板上，是一種4位微電腦，其集成電路的引腳功能及數據見表1所列。

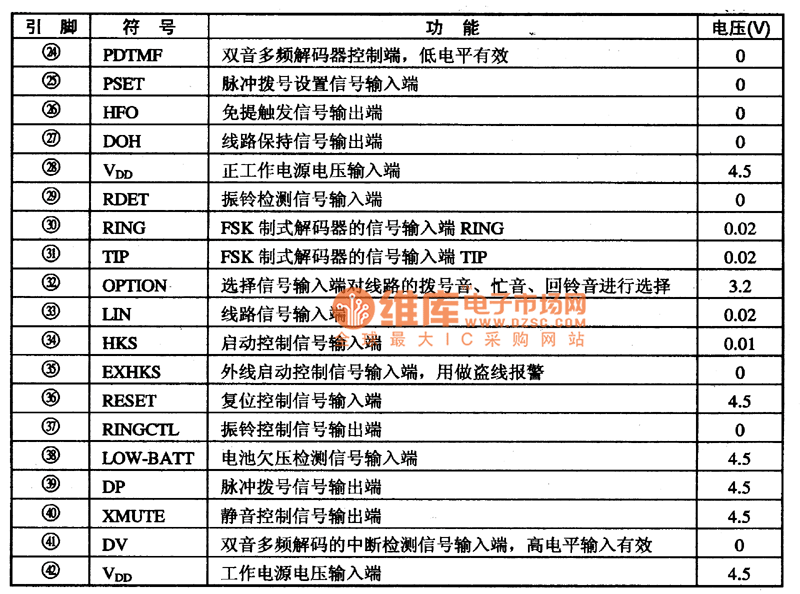

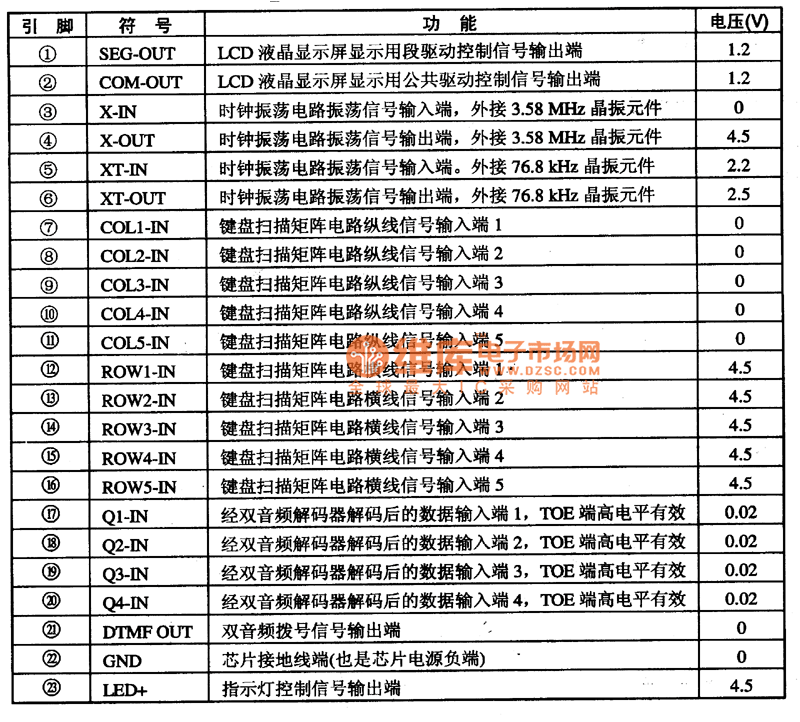

表1 微處理器P5346003集成電路的引腳功能及數據
