可視門鈴電路圖二

出處:ybygfl 發布于:2009-06-11 00:00:00 | 2892 次閱讀

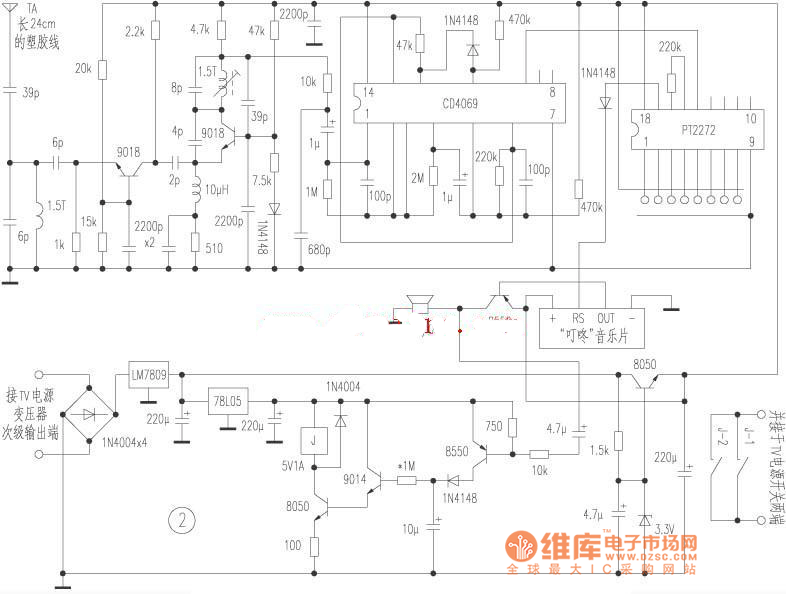

  圖是315MHz編碼信號接收解調及控制電路。315MHz編碼信號經高放和超再生解調后送入CD4069放大整形,然后由PT2272解碼輸出一高電平去觸發音樂IC,發出“叮咚,叮咚”的門鈴聲。同時,鈴聲信號將控制電路接通,繼電器J動作,電視機總電源接通工作。本控制電路中也設有延時電路,約55秒鐘后,繼電器釋放,電視機總電源切斷,重新處于待機狀態。注意解碼塊PT2272的地址碼必須與編碼塊PT2262的地址碼完全相同。

可視門鈴電路圖




3次
