近年來，超聲波在多個領域的應用，已廣為傳播。在這里，筆者介紹一種汽車倒車時防碰撞的超聲波雷達電路。該電路不僅可供電子愛好者組裝自制，也可購置文末的公司生產的套件安裝在各種型號的汽車上，供倒車的安全附件。

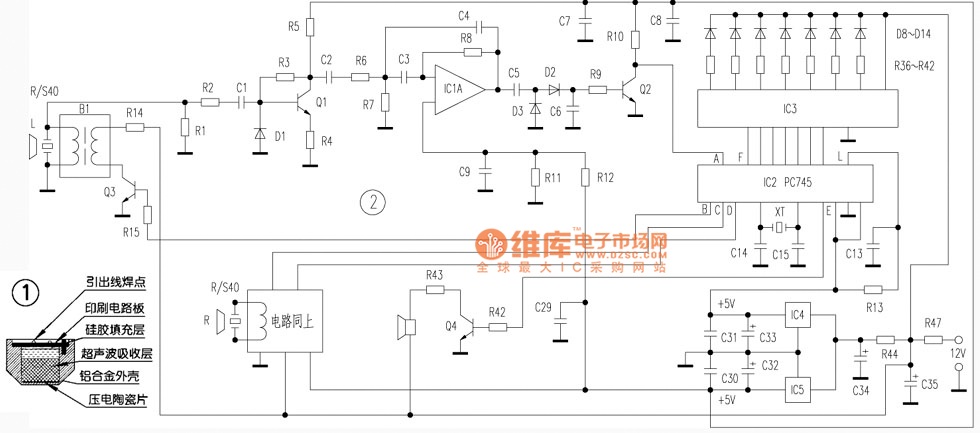

　　該超聲波雷達電路設計合理，已經多次現場試用，工作可靠。該電路由密封式超聲波傳感器Ｒ／Ｓ４０（包括發射和接收），信號接收處理控制電路，報警、顯示電路和電源等組成，如附圖所示。各部分電路分別介紹如下。

　?。保?超聲波傳感器  超聲波傳感器是超聲波雷達電路中的重要部件，且經多次使用改進而成，其結構如圖１所示。該傳感器由鋁合金外殼，諧振腔、陶瓷壓電片、減振墊、吸聲棉、填充硅膠和電路板部件等組成。傳感器工作時是在陶瓷壓電片上，加一固定振蕩頻率的超聲波電壓，該振蕩頻率與外殼平面形成共振并向空間發射超聲波，同時腔內也向四周發射超聲波，但腔內的超聲波信號在內部會造成干擾，所以在傳感器內部加有一片吸聲棉，以便把干擾信號吸收。此外，傳感器中的減震墊和填充硅膠，是為傳感器后方貼面與諧振腔之間起隔離減震之用，以便盡可能抑制各種干擾源造成的干擾信號。
　　電路中的超聲波傳感器Ｒ／Ｓ４０，不僅用于發射超聲波，也用于接收因反射的回波，所以它具有雙向的發射／接收功能。
