電壓頻率變換電

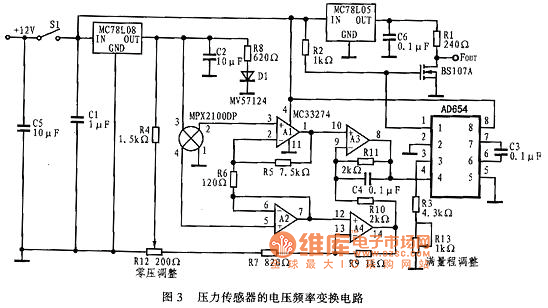

　　圖所示是由MPX2100構成的電壓頻率變換電路。該電路由放大和電壓頻率變換兩部分組成，并由一個4運放和一些電阻組成放大電路，它具有高差模增益和高共模抑制比，而且輸入阻抗高，可以調整電路的偏置。電路的差模放大主要由A1完成，A2用來防止運放的反饋電路流入傳感器的負端。在零壓力時，傳感器的2腳和4腳之間的電壓之差為零。如果2腳和4腳的共模電壓各為4V（傳感器電源電壓的一半），則A1的1腳電壓也是4V，這樣，該電壓經A3和A4路即可使其輸出為零壓力電壓。輸出端的零壓力偏置由R4和R12引入，調節R12可以設置偏置電壓。通過R7可選擇從13腳看過去的阻抗，通常為1kΩ。放大器增益AV=R5[1+(R11/R10)]/R6=125。選擇增益為125可使傳感器的滿量程輸出擺幅在32mV時放大到4V的擺幅。
　　A3輸出端輸出的0.5～4.5V的電壓經V/F變換后可輸出1～10kHz的頻率。A3的8腳與AD654V/F變換器相連。其滿量程輸出頻率由R3、R13和C3決定，并可根據下式來計算：
　　Fout(滿量程)=Vin/[10(R3+R15)C3]
