實用穩壓電源電路圖
出處：davidli88 發布于：2009-07-05 00:00:00 | 3266 次閱讀
圖1是一個可供實際應用的串聯型穩壓電源電路。其輸出電壓Usc＝6～12伏連續可調，輸出電流Isc＝500毫安。
一、變壓；整流濾波部分
調整管為了保征工作在放大區，需要有一定的管壓降Uce，一般?。篣ce=Usr-Usc=3～8伏。Uce選得大，可調整范圍寬，適應性好，但調整管的功率損耗Uce Ie較大。根據上述原則可得：Usr=Usc max+Uce 式中Uscmax為穩壓電源輸出電壓的值，它由Usc的可調范圍決定，可?。篣sc max=(1+10%) Usc=1.1×12=13.2伏。則：Usr=13.2+(3～8)=16.2～21.2伏。

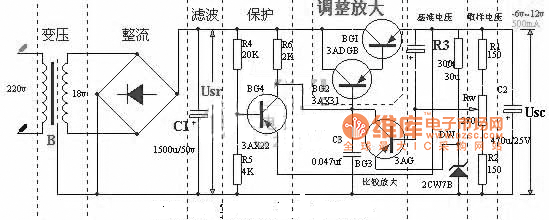

如圖1 所示實用穩壓電源電路圖
