用MAX632組成的高效升壓穩壓電源電路圖
出處:nin800920 發布于:2010-01-26 00:00:00 | 2624 次閱讀

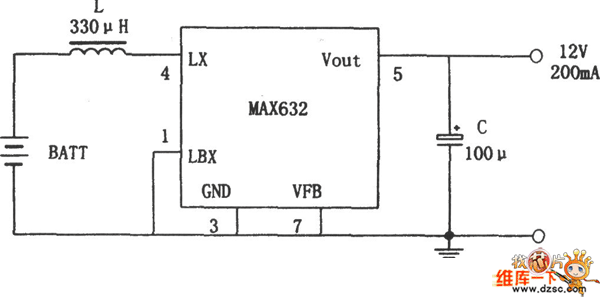

如圖所示為用MAX632組成的高效升壓穩壓電源。MAX6a是一種效率高,外圍元件少,低功耗的集成型開關穩壓器。由于開關功率管和續流二極管已集成在芯片內部,因此MAX632外部只需接一只儲能電感和一只濾波電容即可方便地組成一個升壓變換電源電路。本電源的輸入電壓范圍在+1.5V至+12V之間。
