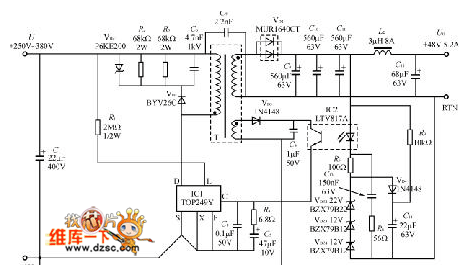

由TOP246Y構成45W多路輸出式開關電源的電路如圖所示。它可作為機頂盒、電報譯碼器、大容量硬盤驅動器或筆記本電腦的開關電源。該電源在輸入電壓為交流185V～265V時，額定輸出功率為45W，峰值輸出功率可達60W；電源效率η≥75％，空載時的功耗僅為0.6W。五路輸出分別為：UO1（5V、3.2A）、UO2（3.3V、3A）、UO3（30V、0.03A）、UO4（18V、0.5A）、UO5（12V、0.6A）；它們的負載調整率依次為±5％、±5％、±8％、±7％、±7％?，F(xiàn)將5V和3.3V作為主輸出，并按一定的比例引入了反饋量，使這兩路的穩壓性能。其余各路為輔輸出。考慮到開關電源周?chē)沫h(huán)境溫度較高，TOP246Y適合給溫度不超過60℃的標準機頂盒（SettopBox）供電，以利于降低傳導損耗，減小散熱器尺寸。R2為極限電流設定電阻，取R2=9kΩ時，可將極限電流設定為典型值的80％，即=80％ILIMIT，從而限制了過載功率。R1是線路檢測電阻，當整流濾波后的直流輸入電壓超過450V時，它通過檢測浪涌電流和瞬態電流來進行過壓保護，迫使TOP246Y關斷，起到了保護作用。這對電網供電質量欠佳的地方尤為必要。

　　由VDZ1、VD6、R5和C5構成的初級鉗位電路，能使漏極電壓在所有情況下均低于700V。R5和C5組成尖峰電壓吸收電路，正常工作時可將瞬態電壓抑制器VDZ1上的功率損耗降至，除非發生過載情況。TOP246Y具有頻率抖動特性，能有效抑制噪聲干擾，因此只需在輸入端加簡單的EMI濾波器（C1，L1，C6）并采取合理的接地措施，即可符合有關電磁兼容性的CISPR2213國際標準。剛上電時，利用熱敏電阻（RT）可對C2的沖擊電流加以限制，防止保險絲損壞。壓敏電阻（RV）的作用是吸收從電網竄入的浪涌電壓。

　　為減小高頻變壓器的體積，次級繞組采用堆疊式繞法。輔輸出繞組的電位參考點接VD10的負極而不是正極，目的是把高壓輸出的電壓偏差降至最小。次級電壓經過VD7～VD11、C7、C9、C11、C13、C16、C14和C17進行整流濾波。VD11為3.3V輸出電路中的整流管，選用MBR1045型10A／45V的肖特基二極管，肖特基二極管適于作低壓、大電流整流，利用其低壓降之特性，可提高電源效率。VD10為5V輸出的整流管，采用BYV32200型20A／200V的超快恢復二極管。3.3V和5V輸出端的兩只濾波電容需作并聯使用，以減小輸出端的紋波電流。后置濾波器由L2～L5、C8′、C10、C12、C15和C18構成。電阻R6可防止30V繞組端在輕載時的峰值充電電流。3.3V輸出經R11和R10取樣后，接IC3（TL431A）的基準端，通過光耦IC2（LTV817）去調節TOP246Y的輸出占空比。R8為IC3提供偏置電流，R7用來設定整個反饋電路的直流增益。R9、C19、R3和C5均為反饋電路中的補償元件。C20為軟起動電容。
