圖1所示為一個DOM Boost PFC轉換器和COM正激式轉換器組合的兩級轉換器，其特點和圖1中的電路類似，Boost和正激式轉換器也是通過儲能電容CB并聯耦合，分別由PWM開關S1、S2控制。Boost轉換器工作于DCM模式，具有功率因數校正的性質，因此開關的占空比可以用來調節輸出電壓。如果省去Boost轉換器的開關S），就得到了S4 PFC正激式轉換器（BIFRED）。

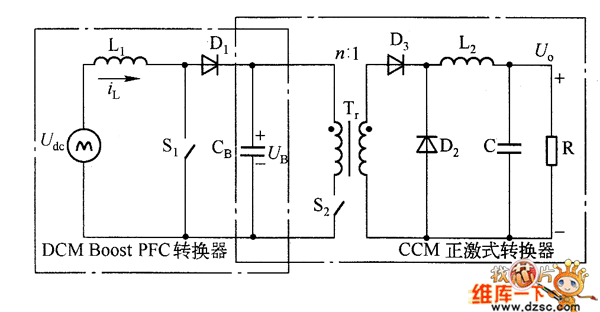

　　圖1  DCM Boost PFC轉換器和CCM正激式轉換器組合的兩級轉換器

　　也可以在圖1電路的基礎上，構成另一種集成單級轉換器。省去正激式轉換器的開關島，主電路如圖2所示，圖中隔離式負載轉換器工作在COM模式。如果變壓器的變比為1∶1的理想變壓器，假設其勵磁電感為無窮大，則圖2中第二級DC／DC轉換器的電路與Buck轉換器類似，于是單級轉換器是Boost PFC整流器與DC／DC（有隔離）Buck轉換器的集成，簡稱為BIBRED轉換器。和BIFRED轉換器一樣，這里的儲能電容CB仍然是一個關鍵元件，它既是DCM Boost轉換器的輸出濾波電容，也是負載轉換器的輸人電壓源。
