發光二極管檢測器儀器儀表電路圖
出處：kimychrist 發布于：2010-05-07 00:00:00 | 4061 次閱讀
LM358該測試器可對發光二極管進行不區分極性地檢測，從而判定其發光性能。在批量檢測中，與用萬用表等測試手段相比，省時省力、簡單直觀。

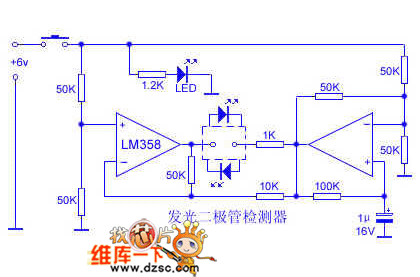

電路如下圖所示，一路運算放大器接成低頻自激振蕩器，在輸出端間歇輸出高電平或低電平。另一路運放接成反相器形式。當振蕩電路輸出高電平時，反相器則輸出低電平；振蕩電路輸出低電平時，反相器輸出高電平。若在兩輸出端跨接一支發光二極管，不論跨接的極性如何，發光二極管總是要隨著振蕩電路的振蕩頻率，間歇地導通發光。LED為電源指示管，兼作發光強度的比較管。運放IC可選用LM358或LM324。
