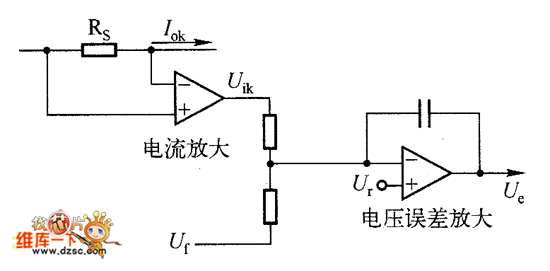

圖1 采用下垂法實現均流的控制電路

　　在實際的轉換器并聯工作時，還要調整（或由器件參數的保證）模塊的空載輸出電壓，使其盡可能的一致，以提高均流的效果。

　　下垂法是實現均流的最簡單方法，它本質上是屬于開環控制，因此均流性能較差，在小電流時性能更差，重載時均流性能要好一些。下垂法的主要缺點是：會使電壓調整率下降；為了達到均流的目的，每個模塊必須分別進行調整，使它們的外特性一致；對于額定功率不同的并聯模塊，就難以實現均流。

　　人為地增加模塊輸出與負載連接的電纜電阻，實質上也是一種用調節輸出阻抗實現均流的方法。所以，有時候通過正確地配置電纜電阻，也可以使均流的性能得到改善，也提高了可靠性。反之，若電纜的電阻很小甚至可以忽略時，則當轉換器的輸出電壓稍有變化時，電流的分配就會十分敏感，甚至?xí)?dǎo)致系統的動態穩定性下降。

　　這里需要指出的是，有許多的因素會影響電流分配的不均勻性，如元器件的容差，元器件的老化，物理條件的改變等，都可以使元器件的性能變化有差別。因此，在用下垂法近似實現了均流以后，并聯系統工作了一段時間以后，如果發生了上述的變化，則電流的分配就可能又不均勻了。根據有的文獻分析，要達到10％的均流度，控制器件的參數必須高于0.1％。

　　由于用下垂法均流的并聯系統的電壓調整率較差，因此這一方法不適合應用在電壓調整率要求較高（如小于3％）的系統中。
